Описание продукта

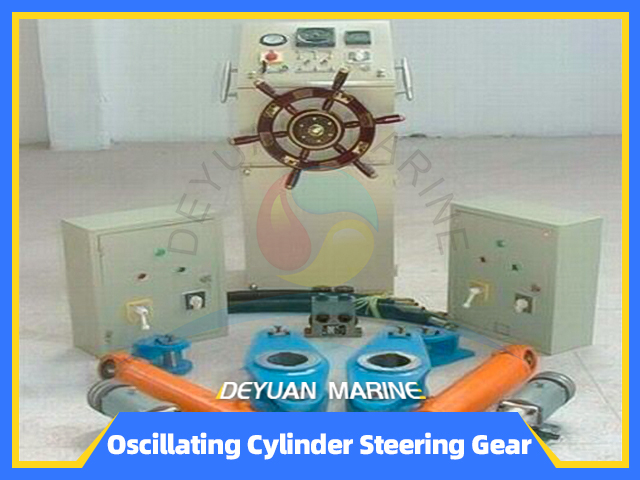

Гидравлический рулевой механизм морского типа с качающимся цилиндром для корабля:
Судовой качающийся гидроцилиндр рулевого управления состоит из одного комплекта из двух поршневых цилиндров, состоящего из рулевого механизма, двух маслонасосных агрегатов, одного топливного бака и одной консоли;в рулевой рубке вращайте маховик, через гидравлический поток масла управления насосом руля в цилиндр и из него, толкая лезвие руля, для достижения рулевого управления;рулевой механизм также может управлять переключателем рулевого управления с электромагнитным клапаном для обеспечения реверса;когда сбой питания, через насос руля для достижения аварийного рулевого управления.Этот тип рулевого механизма широко используется в районе внутренних порогов, в зоне небыстрого течения, прибрежных рыбацких лодках, небольших экскурсионных круизах.
В соответствии с различным типом привода, он может быть разделен на гидравлический рулевой механизм и электрический рулевой механизм.Сейчас более популярным типом является электрический рулевой механизм.
Рулевой механизм с качающимся цилиндром, в зависимости от типа управления, он может быть разделен на 2 типа, один из которых представляет собой прямое ручное управление, а другой - автоматический электрический тип управления.этот рулевой механизм состоит из двух комплектов насосной группы, группы рулевых клапанов, нажимного рулевого механизма, узла клапана гидравлической системы и консоли рулевой рубки.с помощью полного гидравлического рулевого насоса и ручного реверсивного клапана для управления гидравлическим маслом в цилиндре и из него для привода вала руля направления, а затем для выполнения задачи рулевого управления.
Все наши морские рулевые механизмы могут предоставлять морские сертификаты, такие как CCS, ABS, DNV, BV, RINA, BKI и т. д. Для получения дополнительной информации о рулевом механизме, пожалуйста, свяжитесь с нами!
| Нет. | крутящий момент | A | B | Тиллер Диаметр | Центр Высота | Тиллер Толщина | руль Запас |
| (кН.м) | (мм) | (мм) | (Р) | (ЧАС) | (ЧАС) | (г) | |
| 1 | 8-12 | 970 | 500 | 200 | 110 | 120 | ≤130 |
| 2 | 16-25 | 1269 | 700 | 300 | 110 | 150 | ≤160 |
| 3 | 30-40 | 1170 | 790 | 320 | 115 | 150 | ≤160 |
| 4 | 50-63 | 1420 | 940 | 420 | 145 | 180 | ≤180 |
| 5 | 75-125 | 1700 | 1080 | 500 | 145 | 220 | ≤200 |
| 6 | 160-250 | 2250 | 1440 | 650 | 200 | 400 | ≤280 |
| 7 | 300-450 | 3100 | 1800 | 700 | 260 | 550 | ≤340 |
| 8 | 500 | 3500 | 1900 | 720 | 260 | 600 | ≤360 |
Может быть предложено больше гидравлического рулевого механизма наклонного типа, пожалуйста, свяжитесь с нами для получения более подробной информации.
