Описание продукта

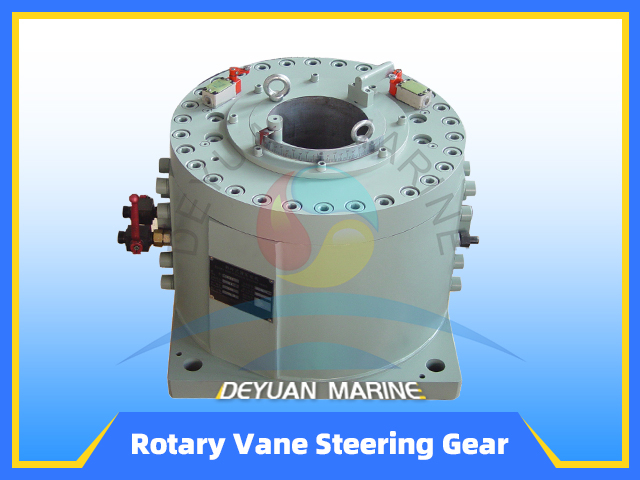

Рулевой механизм лопасти 500КН.М морской гидравлический роторный с сертификатом БВ

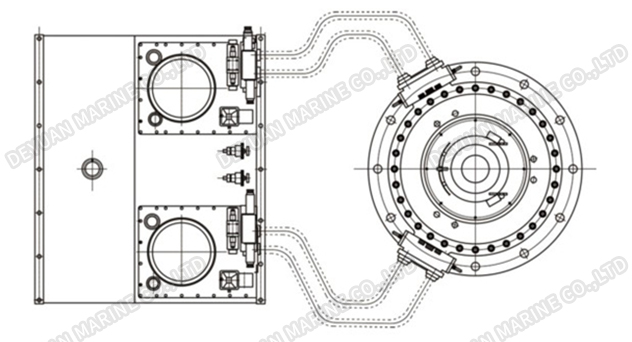

Роторно-лопастной гидравлический рулевой механизм в основном состоит из рулевого механизма поворотного фургона, двух масляных насосов, моторных агрегатов и топливного бака.Рулевой механизм этой серии имеет компактную конструкцию, небольшую площадь основания и простую установку;максимальный угол поворота до ± 65°, широко используется в нереактивных районах, на морских судах.Система вращающихся лопастей работает путем подачи давления в отсеки, образованные между статором, прикрепленным к конструкции корабля, и ротором, прикрепленным к баллеру руля.На роторе имеется две или три лопасти, а на статоре такое же количество лопастей, образующих отсеки.Когда требуется рулевое усилие, в соответствующих отсеках повышается давление.Давление воздействует на неподвижные лопасти и толкает ротор (и баллер руля) в нужном направлении.
В зависимости от типа привода, эта серия роторно-лопастных рулевых механизмов представляет собой электронное управление, управление насосом и т. Д., Мы можем поставить рулевой механизм с крутящим моментом до 500 кН. М, мы также можем принять заказ на заказ в соответствии со спецификацией заказчика.
Все наши морские рулевые механизмы могут иметь морские сертификаты, такие как CCS, ABS, DNV, BV, RINA, BKI и т.д.

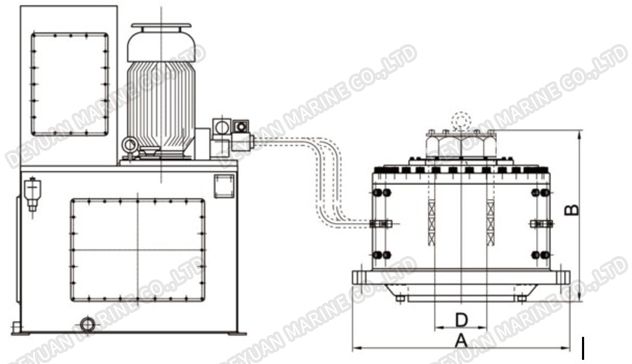

Номинальный крутящий момент | Превращение Угол | Превращение Time | Рейтинг Власть | Гидравлический Рулевое управление Механизм Измерение (мм) | |||||
(кн.м) | (°) | (с) | (кВт) | A | B | C | D | F | G |
ДИ63 | 35 | 28 с/65° | 5.5 | 2470 | 2320 | 505 | 350 | 380 | 694.5 |
DY100 | 7.5 | 2718 | 2500 | 505 | 400 | 420 | 704.5 | ||
ДИ160 | 11 | 2996 | 2740 | 505 | 450 | 420 | 704.5 | ||
ДИ200 | 15 | 3304 | 3020 | 505 | 500 | 550 | 726.5 | ||
ДИ250 | 15 | 3630 | 3160 | 505 | 550 | 550 | 726.5 | ||
ДИ320 | 18.5 | 3938 | 3400 | 505 | 600 | 550 | 726.5 | ||
ДИ400 | 18.5 | 3914 | 3600 | 560 | 570 | 600 | 950 | ||
ДИ450 | 18.5 | 4000 | 3600 | 560 | 570 | 600 | 950 | ||
ДИ500 | 18.5 | 4000 | 3600 | 560 | 570 | 600 | 950 |
