Электрогидравлический рулевой механизм с плунжерным поршнем для яхты

Электрогидравлический рулевой механизм с плунжерным поршнем для яхты

Вилко-рулевое толкающее устройство заставляет плунжерный плунжер совершать возвратно-поступательные движения в цилиндре, а затем через вилкообразный выход румпеля.Цилиндр, который мы приняли, использует уплотнительное кольцо руля V-типа.Это толкающее устройство руля отличается простой конструкцией, надежной работой, простотой обслуживания и хорошим выходным крутящим моментом.

Гидравлический рулевой механизм состоит из рулевого механизма, системы питания и системы управления.

Тип Marin Рулевой механизм:

1. Четырехцилиндровый гидравлический рулевой механизм.

2. Гидравлический рулевой механизм вилочного типа (двухцилиндровый)

3. Цилиндр поворота/наклона

4. Ротационная рулевая рейка

Варианты пилотного типа для системы управления:

1. Последующий пилотный проект

2. Автопилот

3. Аварийный ручной пилот

4. Пилот двигателя

Время и мощность рулевого управления: в соответствии с правилами SOLAS или лучше в соответствии с требованиями заказчика.

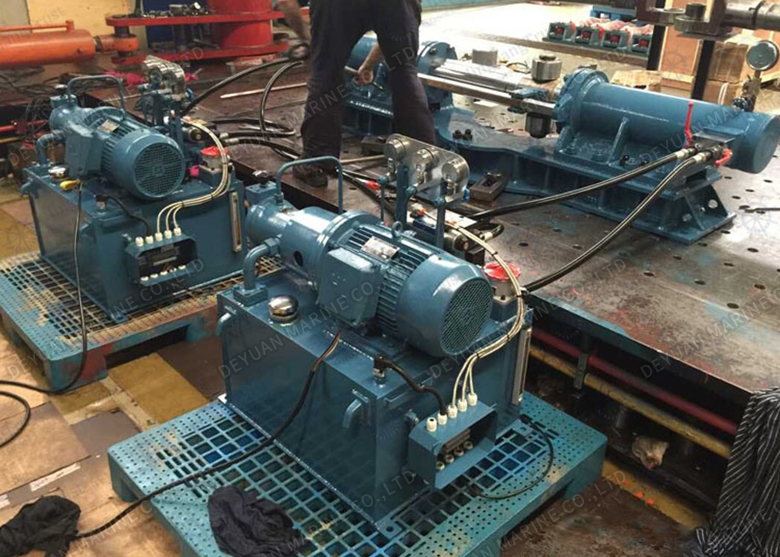

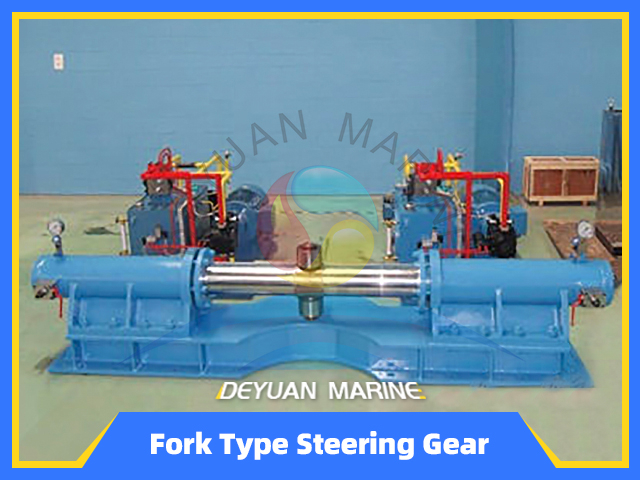

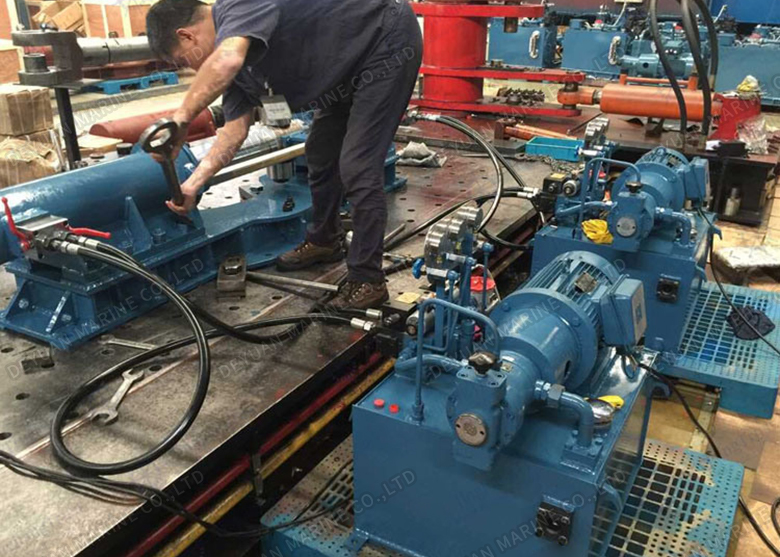

В данном случае система рулевого управления состоит из рулевого механизма плунжерного цилиндрового типа, двух мотопомп, запасного маслобака, пульта управления и пуско-сигнализационных коробок.

В середине бойка расположен цилиндрический штифт, а на внешней крышке штифта расположен квадратный скользящий блок.При движении ударника ползунок вращается вокруг цилиндрического штифта и скользит в вильчатом конце румпеля.

Вилочный тип имеет те же характеристики крутящего момента, что и крестовина, но боковая нагрузка воспринимается бойком без направляющей пластины.Структура проста, а обработка и разборка удобны.

Крейцкопф заменен вилкой переключения, а расстояние R от оси бойка до оси баллера руля.Его можно уменьшить на 26%, а также уменьшить максимальный ход бойка, площадь пола уменьшить на 10-15% по сравнению с траверсой, а вес уменьшить примерно на 10%.

Может быть предложено больше электрогидравлического рулевого механизма с поршневой вилкой, пожалуйста, свяжитесь с нами для получения более подробной информации.
