Описание продукта

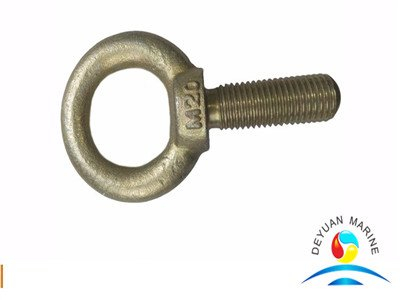

Оцинкованные JIS1168 или гальванизированные винты с проушиной из углеродистой стали Q235
| Размер (мм) | WLL (кн) | Размеры (мм) | |||||||
| a | b | c | d | t | h | H | I | ||
| М8 | 0.785 | 32.6 | 20 | 6.3 | 16 | 5 | 17 | 33.3 | 15 |
| М10 | 1.47 | 41 | 25 | 8 | 20 | 7 | 21 | 41.5 | 18 |
| М12 | 2.16 | 50 | 30 | 10 | 25 | 9 | 26 | 51 | 22 |
| М16 | 4.41 | 60 | 35 | 12.5 | 30 | 11 | 30 | 60 | 27 |
| М20 | 6.18 | 72 | 40 | 16 | 30 | 13 | 35 | 71 | 30 |
| М24 | 9.32 | 90 | 50 | 20 | 45 | 18 | 45 | 90 | 38 |
| М30 | 14.7 | 110 | 60 | 25 | 60 | 22 | 55 | 110 | 45 |
| М36 | 22.6 | 133 | 70 | 31.5 | 70 | 26 | 65 | 131.5 | 55 |

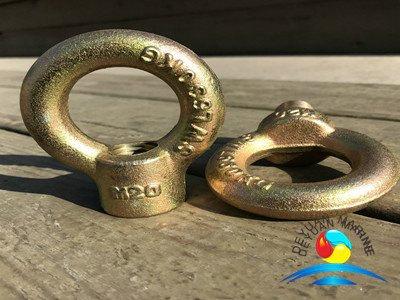

Гайка болта JIS1169
| Размер (мм) | WLL (кн) | Размеры (мм0 | |||||||
| a | b | c | d | t | h | H | r | ||
| М8 | 0.785 | 326 | 20 | 6.3 | 16 | 12 | 23 | 39.3 | 8 |
| М10 | 1.47 | 41 | 25 | 8 | 20 | 15 | 28 | 48.5 | 10 |
| М12 | 2.16 | 50 | 30 | 10 | 25 | 19 | 36 | 61 | 12 |
| М16 | 4.41 | 60 | 35 | 12.5 | 30 | 23 | 42 | 72 | 14 |
| М20 | 6.18 | 72 | 40 | 16 | 35 | 28 | 50 | 86 | 16 |
| М24 | 9.32 | 90 | 50 | 20 | 45 | 38 | 66 | 111 | 25 |
| М30 | 14.7 | 110 | 60 | 25 | 60 | 46 | 80 | 135 | 30 |
| М36 | 22.6 | 133 | 70 | 31.5 | 70 | 55 | 95 | 161.5 | 35 |
