Введение продукта

Портальная система является фундаментальным компонентом любого современного прицепного бункерного земснаряда (TSHD), отвечающего за безопасное и эффективное обращение с всасывающими трубами и тягачами. Наши сверхпрочные портальные конструкции, разработанные для того, чтобы выдерживать динамические нагрузки при дноуглубительных работах в открытом море, обеспечивают плавность операций развертывания и подъема, максимизируя как безопасность, так и производительность.

Эта портальная система, спроектированная для долговечности и точности, легко интегрируется с гидравлическими системами судна и лебедками для управления продольными рычагами.

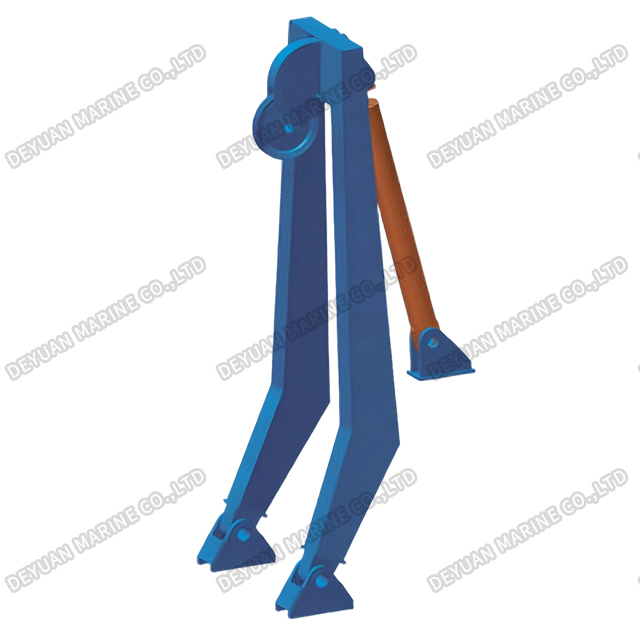

Порталы доступны в широком диапазоне размеров. Портал расположен рядом с тяговой головкой и в основном состоит из неподвижной портальной части, поворотной А-образной рамы, гидравлического цилиндра и направляющего шкива для подъемного троса.

Портальные порталы с перетаскиванием и промежуточные порталы

Неподвижная часть промежуточного портала представляет собой закрытую стальную конструкцию, приваренную к палубе. Портал приводится в движение цилиндром и вращается вдоль шарнирной точки портальной рамы. Портал оснащен поворотным шкивом, который автоматически подстраивается под направление подъемного троса и оснащен бесконтактными переключателями для определения положения труб.

Цапфовые порталы

Неподвижная часть цапфового портала представляет собой закрытую стальную конструкцию, приваренную к палубе. Портальные рамы поддерживают направляющую раму, которая остается вертикальной во время движений портала и направляет скользящую часть с помощью цапфового колена. Сервисная рама несет измерительные кабели к скользящей части и всасывающей трубе.

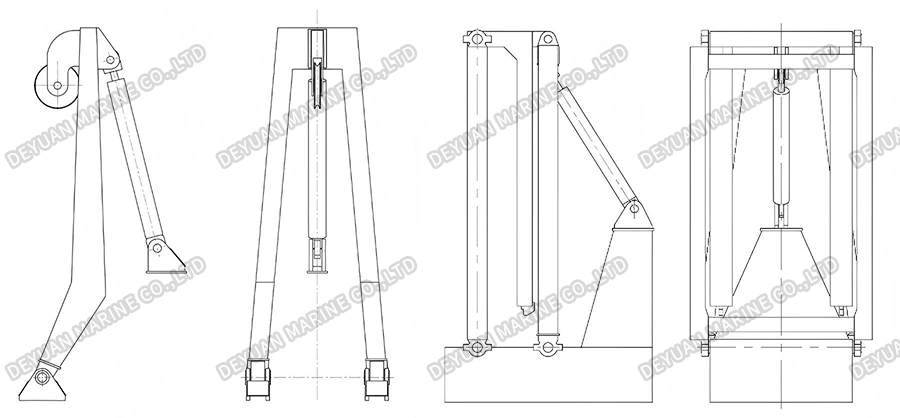

Рисунок

Ключевые особенности включают в себя

*Высокая грузоподъемность: портал изготовлен из высокопрочной стали и рассчитан на выдерживание огромного веса всасывающей трубы, подвеса и тяговой головки даже в суровых морских условиях.

*Оптимизированная конфигурация шкивов: оснащена прецизионно обработанными шкивами (шкивами) большого диаметра, которые минимизируют износ троса и обеспечивают плавное тяговое усилие во время операций подъема и опускания.

*Коррозионная стойкость: портал, обработанный современными морскими системами покрытия (например, эпоксидной смолой или гальванизацией), обеспечивает долгосрочную защиту от коррозионного воздействия морской воды и шлама.

*Встроенные функции безопасности: предусмотрены платформы для обслуживания, лестницы и хороший обзор для операторов, что обеспечивает безопасный осмотр и работу прицепного механизма.

*Модульная конструкция: наши порталы спроектированы для простой установки и интеграции с существующими конструкциями судна, с возможностью установки гидравлической или электрической лебедки.

Обеспечивая надежную поддержку прицепной всасывающей системы, наш портал повышает эксплуатационную надежность вашего TSHD, сокращая время простоя и обеспечивая стабильную производительность дноуглубительных работ в портах, на водных путях и на морских проектах.
