Описание продукта

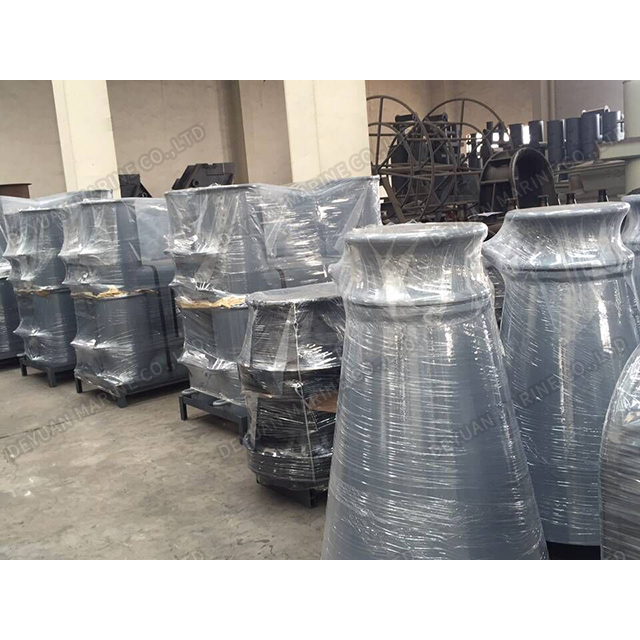

Пьедестал ISO13776 на складе
представитьция из Пьедестал ISO13776

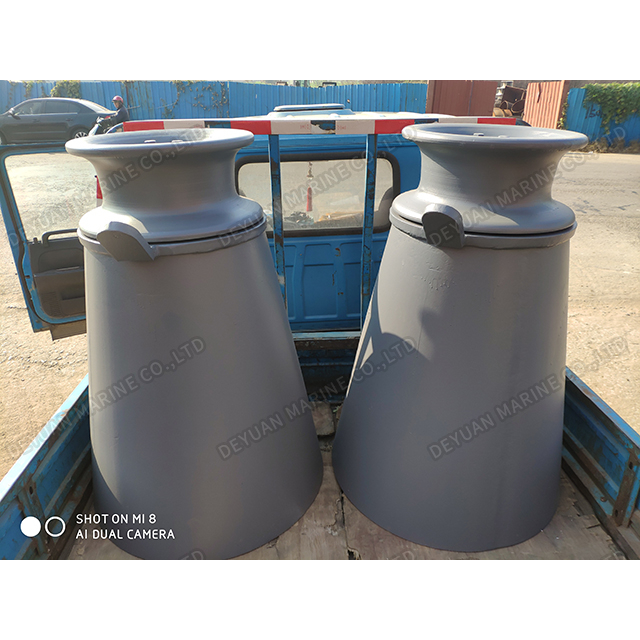

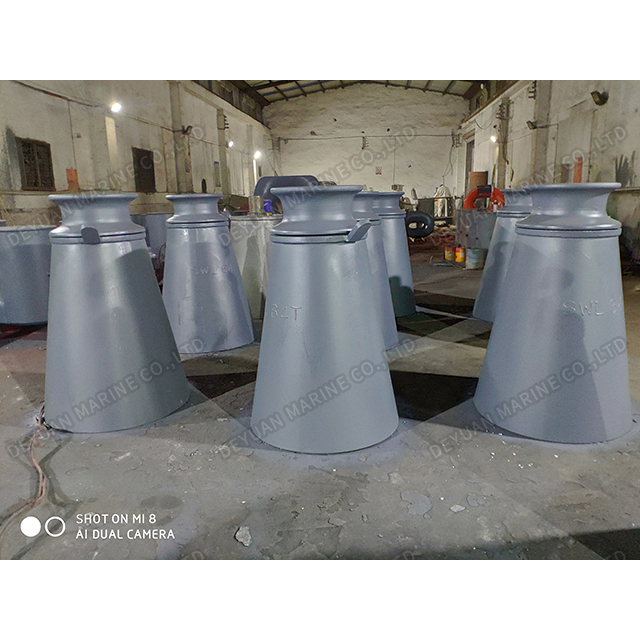

ИСО13776 Направляющие пьедесталы представляют собой тип намоточных роликов с гнездом, сновальные ролики расположены на носу или корме судна и используются для направления швартовных канатов или тросов от подкладных колодок или клюзовых роликов к корабельным швартовным лебедкам.
ИСО13776 Пьедесталные направляющие доступны с роликами разного диаметра и высотой опорных оснований, чтобы соответствовать всем видам судов.

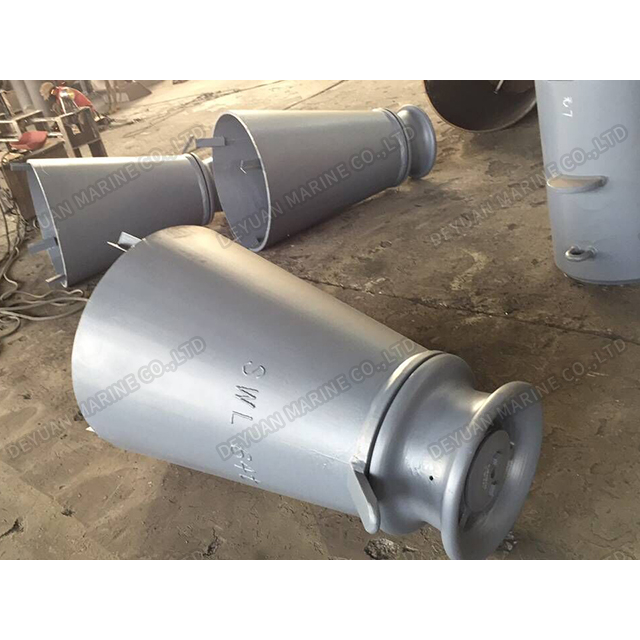

Пьедестал изготовлен из свариваемых стальных листов с пределом текучести не менее 235 Н/мм2 и может быть оснащен фиксатором, предотвращающим падение швартового каната при ослаблении натяжения каната.
Наши опорные клюзы ISO13776 будут покрыты снаружи антикоррозийным защитным покрытием.
DEYUAN MARINE предлагает полный спектр роликовых клюзов, опорных клюзов. для удовлетворения различных морских приложений.
Стальные ролики ISO13755 типа A: изготовлены из стального литья без верхнего пылезащитного кожуха.
Стальные ролики ISO13755 типа B: из стального литья с верхней пылезащитной крышкой
Стальные ролики ISO13755 типа C: из стального листа с пылезащитным чехлом.

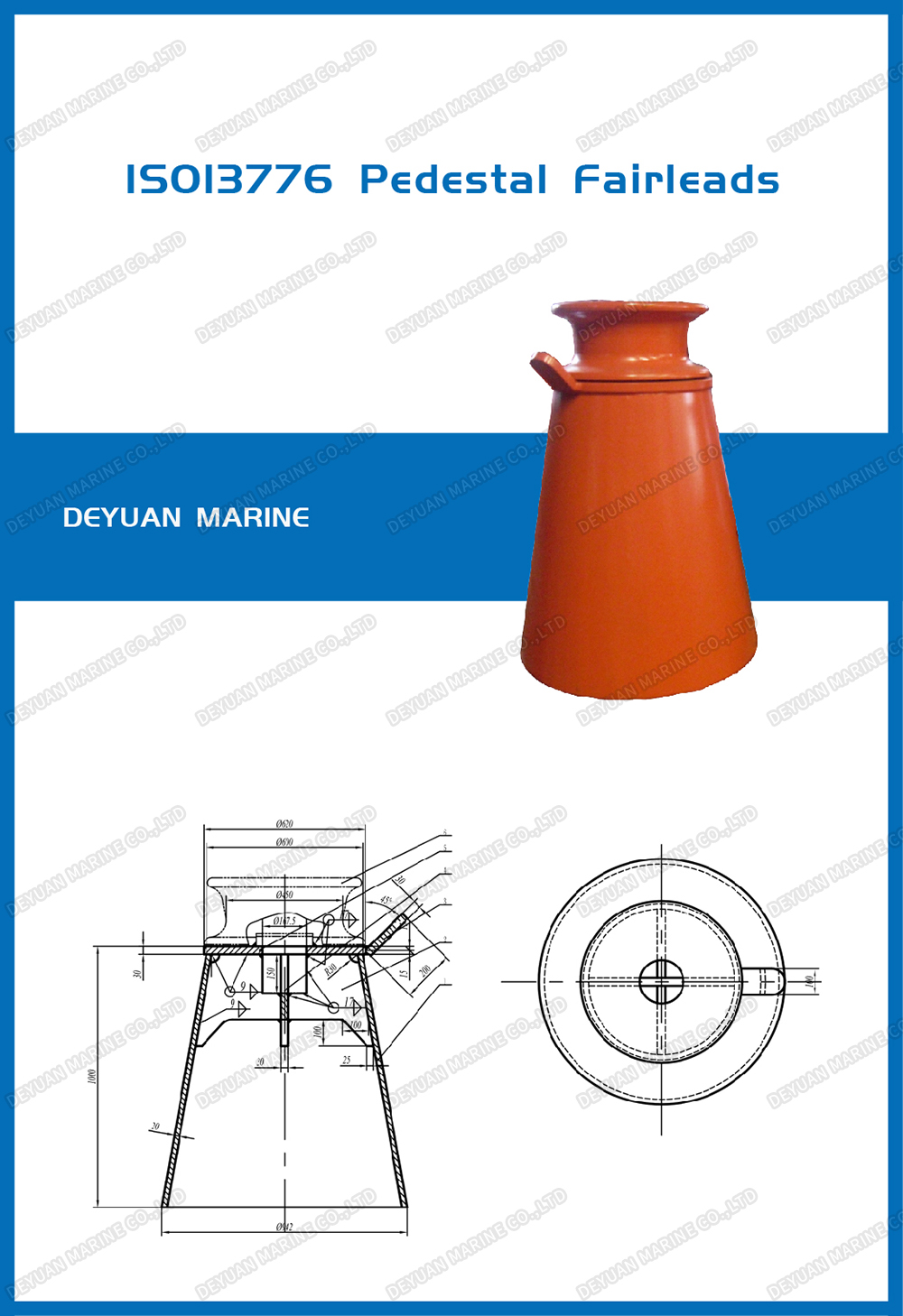

ISO13776 Пьедестал направляющие
Направляющие ролики JIS F2014
DIN81906 Направляющие ролики
DIN81907 Намоточные ролики с гнездами
CB/T3861-2011 Направляющие ролики
КБ/Т436-200 Роликовый клюз на пьедестале
Если какой-либо из Вас заинтересуют направляющие пьедестала, пожалуйста, напишите нам, DEYUAN MARINE всегда к вашим услугам
Пьедестал ISO13776
| Номинальный размер | θb= 90° | θ = 0° | Масса | Dimensions | |||||||
| (кН) | (т) | (кН) | (т) | Н = 500 | Н = 1 000 | Н = 1 500 | Д1 | Д2 | h | h1 | |
| 150 | 265 | 27 | 186 | 19 | 55 | 115 | 198 | 220 | 230 | 200 | 100 |
| 200 | 441 | 45 | 314 | 32 | 86 | 169 | 278 | 288 | 300 | 200 | 100 |
| 250 | 579 | 59 | 412 | 42 | 113 | 210 | 335 | 357 | 370 | 200 | 100 |
| 300 | 726 | 74 | 510 | 52 | 145 | 256 | 395 | 417 | 430 | 225 | 125 |
| 350 | 1040 | 106 | 736 | 75 | 201 | 358 | 552 | 472 | 490 | 225 | 125 |
| 400 | 1246 | 127 | 883 | 90 | 255 | 436 | 657 | 540 | 560 | 250 | 150 |
| 450 | 1599 | 163 | 1128 | 115 | 314 | 530 | 791 | 600 | 620 | 250 | 150 |
| 500 | 1942 | 198 | 1373 | 140 | 383 | 636 | 938 | 655 | 680 | 250 | 150 |
