Описание продукта

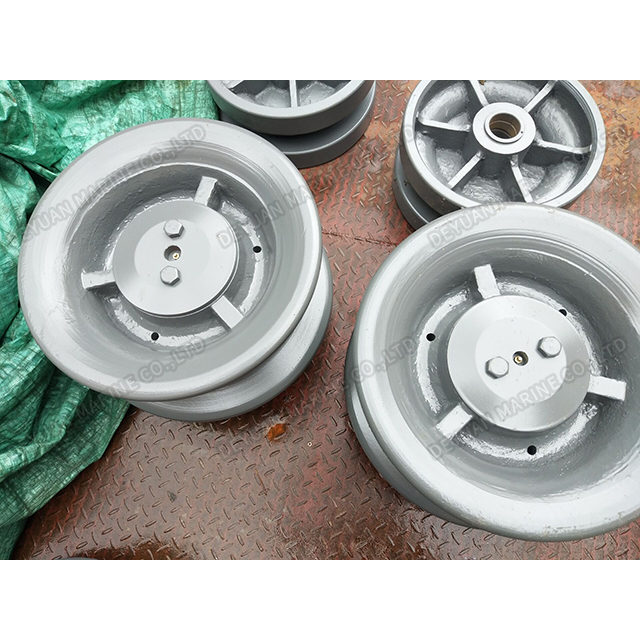

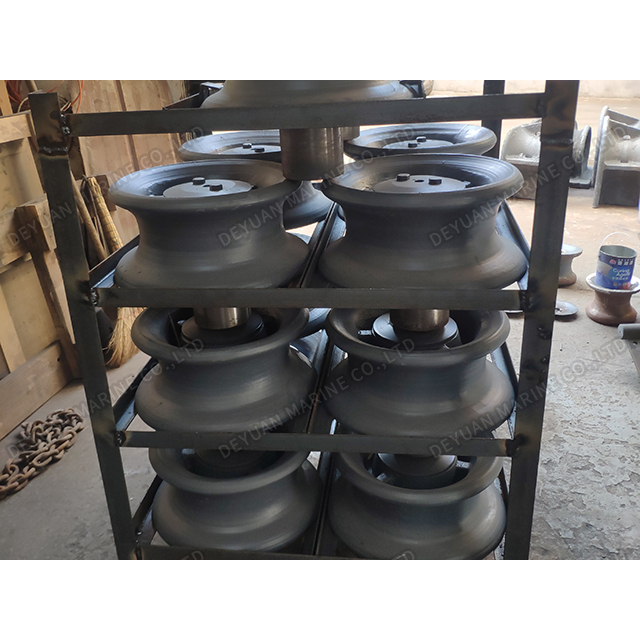

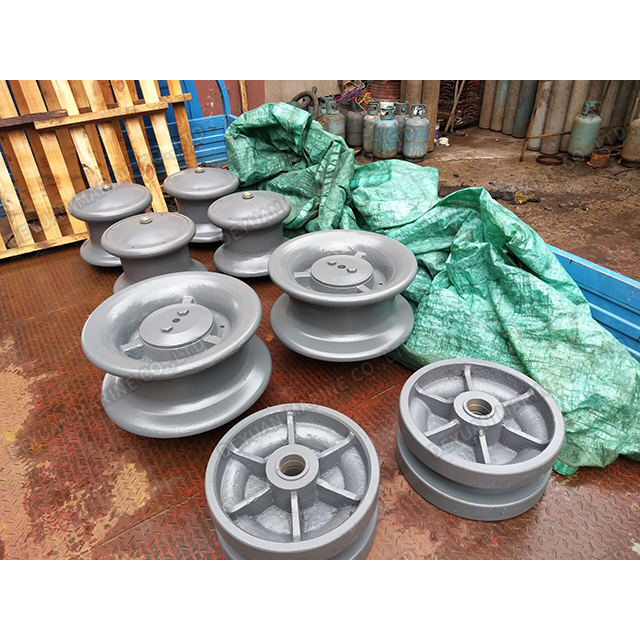

Стальное литье ISO13755 Стальной ролик
представитьция из Стальное литье ISO13755 Стальной ролик
Стальной ролик ISO13755 представляет собой тип корабельного швартовного приспособления, установленного на борту для направления швартовного каната от борта судна.
от внутреннего к внешнему в качестве бортовых роликовых клюзов и для изменения направления канатов в качестве опорных клюзов.
В зависимости от конструкции стальные ролики ISO13755 подразделяются на следующие три типа:
Стальные ролики ISO13755 типа A: изготовлены из стального литья без верхнего пылезащитного кожуха.
Стальные ролики ISO13755 типа B: из стального литья с верхней пылезащитной крышкой
Стальные ролики ISO13755 типа C: из стального листа с пылезащитным чехлом.
Для изготовления стальных роликов должен использоваться материал следующих компонентов:
Ролик: стальное литье с пределом текучести не менее 205 Н/мм2 или стальные пластины с пределом текучести не менее 235 Н/мм2.
Ось: стальное свариваемое литье с пределом текучести не менее 350 Н/мм2 или эквивалентное.
Втулка: латунь, бронза или аналог.

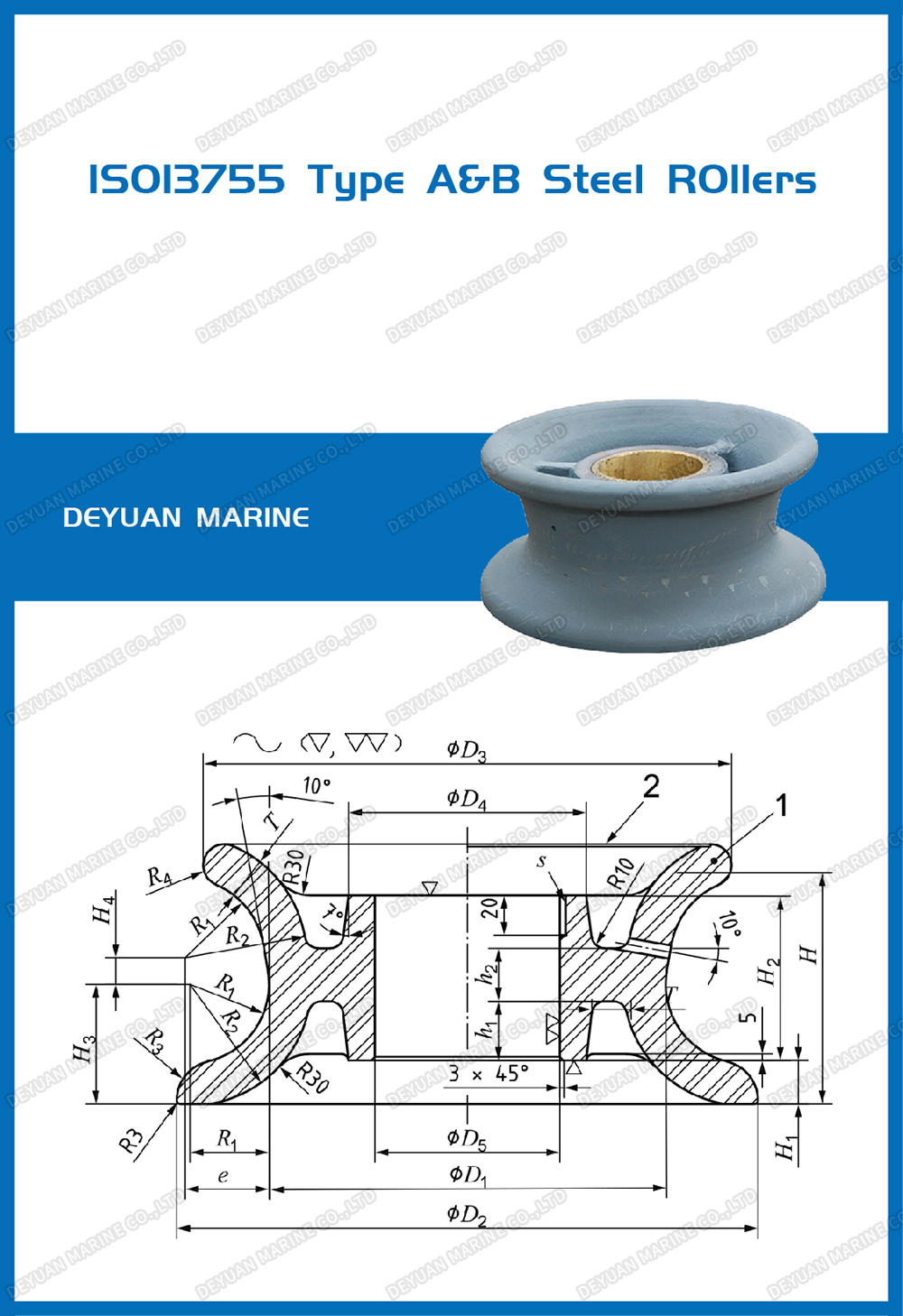

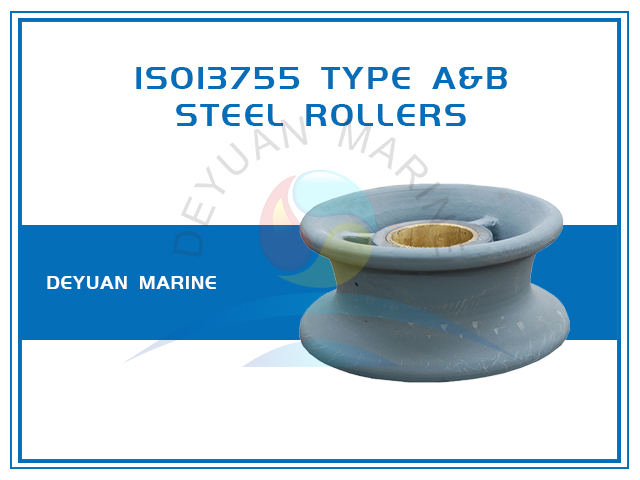

Стальная отливка ISO13755 Стальной ролик типа A и типа B
| Номинальный размер (Дн) | Размеры (мм) | SWL | Расчетный вес | |||||||||
| Д1 | Д2 | Д3 | Д4 | Д5 | H | θ=90° | θ=0° | θ=0° | (кг/комплект) | |||
| （кн) | (т) | （кн) | (т) | Введите | Тип Б | |||||||
| 150 | 150 | 230 | 216 | 110 | 90 | 137 | 265 | 27 | 186 | 19 | 23 | 24 |
| 200 | 200 | 300 | 280 | 145 | 115 | 157 | 441 | 45 | 314 | 32 | 42 | 43 |
| 250 | 250 | 370 | 340 | 165 | 135 | 177 | 579 | 59 | 412 | 42 | 77 | 80 |
| 300 | 300 | 430 | 400 | 190 | 150 | 197 | / | / | / | / | / | / |
| 350 | 350 | 490 | 460 | 210 | 167 | 217 | / | / | / | / | / | / |
| 400 | 400 | 560 | 520 | 225 | 177 | 237 | / | / | / | / | / | / |
| 450 | 450 | 620 | 590 | 245 | 190 | 257 | / | / | / | / | / | / |
| 500 | 500 | 680 | 660 | 260 | 205 | 277 | / | / | / | / | / | / |
Стальной ролик ISO13755 с пылезащитным чехлом типа C
| Номинальный размер (Дн) | Размеры (мм) | SWL | Рассчитано Масса | ||||||||
| Д1 | Д2 | Д3 | Д4 | Д5 | H | θ=90° | θ=0° | (кг/комплект) | |||
| (кн) | (т) | (кн) | (т) | ||||||||
| 150 | 150 | 230 | 220 | 121 | 95 | 150 | 265 | 27 | 186 | 19 | 21 |
| 200 | 200 | 300 | 280 | 162 | 118 | 185 | 441 | 45 | 314 | 32 | 37 |
| 250 | 250 | 370 | 340 | 186 | 136 | 220 | 579 | 59 | 412 | 42 | 56 |
| 300 | 300 | 430 | 400 | 209 | 149 | 240 | 726 | 74 | 510 | 52 | 86 |
| 350 | 350 | 490 | 455 | 236 | 172 | 260 | 1040 | 106 | 736 | 75 | 127 |
| 400 | 400 | 560 | 520 | 254 | 184 | 280 | 1246 | 127 | 883 | 90 | 174 |
| 450 | 450 | 620 | 580 | 269 | 199 | 292 | 1599 | 163 | 1128 | 115 | 215 |
| 500 | 500 | 680 | 640 | 293 | 217 | 305 | 1942 | 198 | 1373 | 140 | 253 |
