Описание продукта

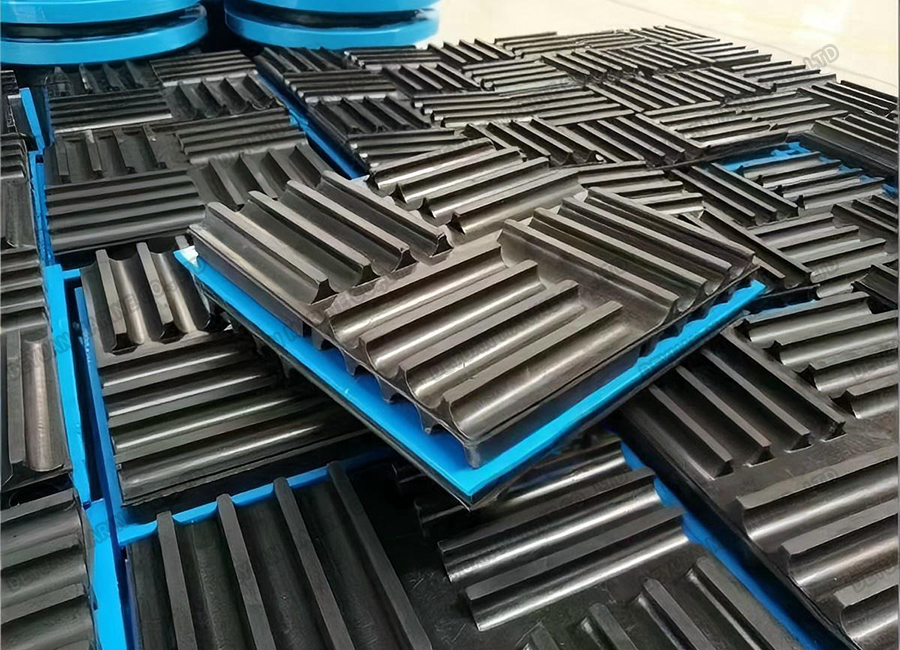

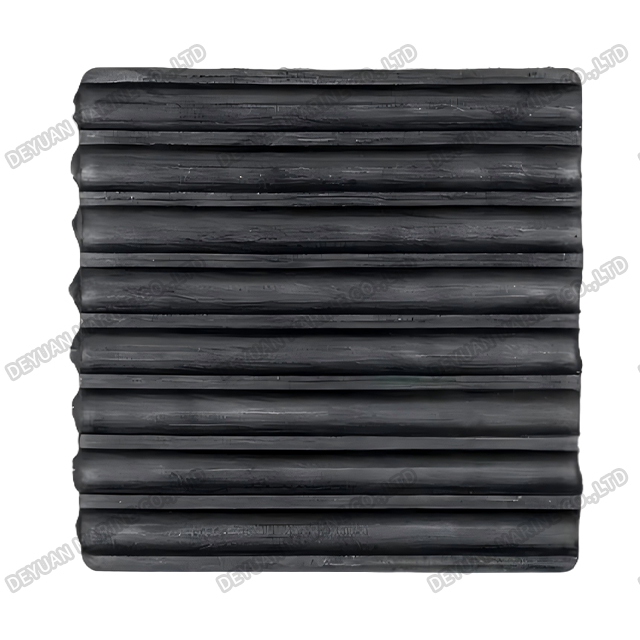

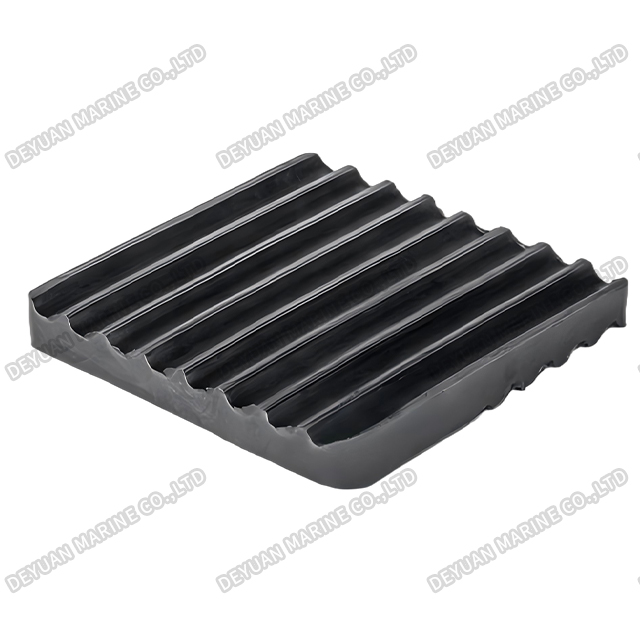

Резиновая демпфирующая прокладка типа SD/JDF
Введение продукта
Резиновые виброизолирующие прокладки типа SD разработаны для обеспечения превосходных характеристик в снижении шума, поглощении ударов и минимизации передачи вибрации в широком спектре промышленных и коммерческих применений. Эти подушки, изготовленные из высококачественной и прочной резины, обеспечивают оптимальный баланс гибкости и прочности, обеспечивая длительную защиту вашего оборудования и конструкций.
Характеристики и применение продукции

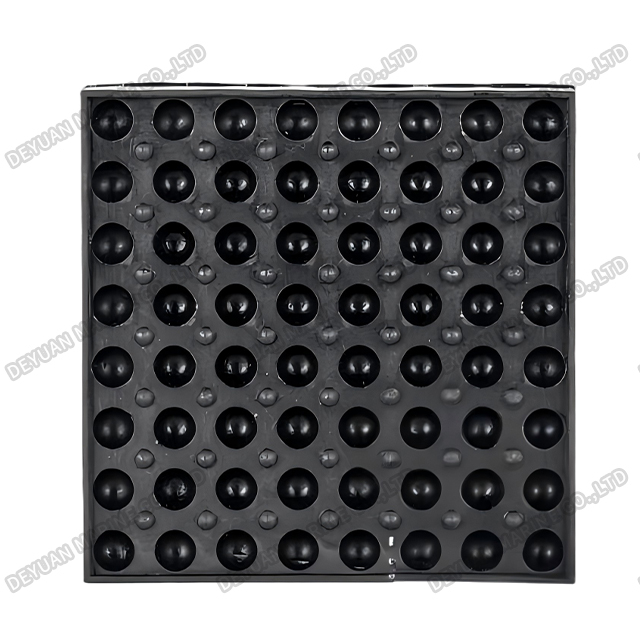

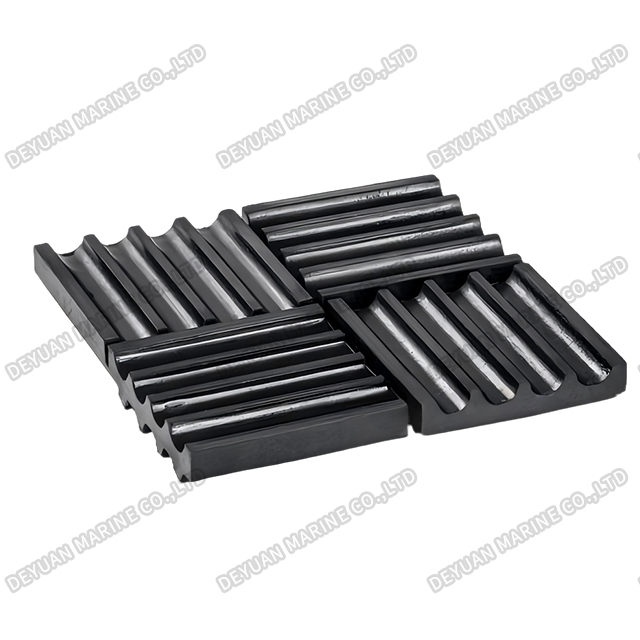

Резиновая амортизационная накладка типа SD изготовлена из высококачественной резины в качестве материала, имеет круглую депрессию, гофрированную полость при сдвиге. В целом, поперечная сила имеет низкую собственную частоту, простую структуру, удобна в использовании. Для улучшения демпфирующего эффекта демпфирующей прокладки для двухслойных, трехслойных и четырехслойных серий. Подходит для водяного насоса, вентилятора, компрессора, чиллера, дизельного топлива и другого механического оборудования с отрицательным демпфированием.
Параметры производительности
| Демпфирующая подушка | Допустимая нагрузка Вертика | Вертикальная деформация | Вертикальная собственная частота | Стальная пластина | |||
| Модель | Слой | Кусок | КН | Ф(мм) | ХЗ | кусок | размер (мм) |
| СД-41-4 | 1 | 4 | 1,28~3,44 | 2,5~5,0 | 12,9~9,1 | / | 180*180*3 |
| СД-61-4 | 3,52~9,48 | 2,5~5,0 | 12,9~9,1 | ||||
| СД-81-4 | 8,88~23,7 | 2,5~5,0 | 12,9~9,1 | ||||
| СД-42-4 | 2 | 8 | 1,28~3,44 | 4,0~9,0 | 10,3~6,5 | 1 | 180*180*3 |
| СД-62-4 | 3,52~9,48 | 4,0~9,0 | 10,3-6,5 | ||||
| СД-82-4 | 8,88~23,7 | 4,0~9,0 | 10,3-6,5 | ||||
| СД-43-4 | 3 | 12 | 1,28~3,44 | 5,5~13,0 | 8,4~5,4 | 2 | 180*180*3 |
| СД-63-4 | 3,52~9,48 | 5,5~13,0 | 8,4~5,4 | ||||
| СД-83-4 | 8,88~23,7 | 5,5~13,0 | 8,4~5,4 | ||||
| СД-44-4 | 4 | 16 | 1,28~3,44 | 7,0~17,0 | 7,4~4,8 | 3 | 180*180*3 |
| СД-64-4 | 3,52~9,48 | 7,0~17,0 | 7,4~4,8 | ||||
| СД-84-4 | 8,88~23,7 | 7,0~17,0 | 7,4~4,8 | ||||
| СД-45-4 | 5 | 20 | 1,28~3,44 | 8,5~21,0 | 7,4~4,1 | 4 | 180*180*3 |
| СД-65-4 | 3,52~9,48 | 8,5~21,0 | 7,4~4,1 | ||||
| СД-85-4 | 8,88~23,7 | 8,5~21,0 | 7,4~4,1 | ||||
