Описание продукта

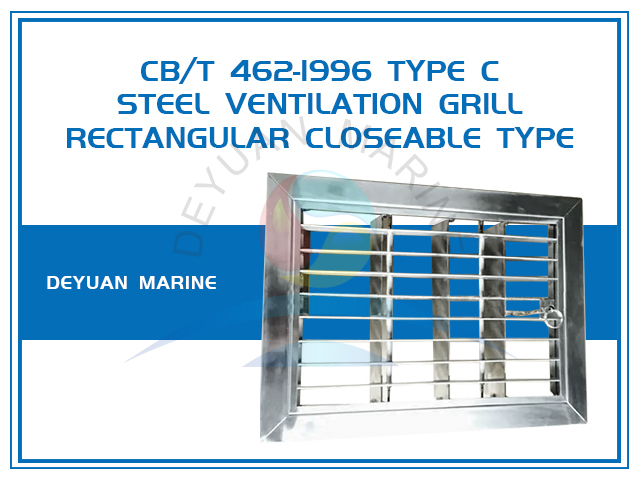

Стальная вентиляционная решетка с горизонтальной канавкой прямоугольная закрытая CB/T 462-1996 морской тип C
CB/T 462-1996 тип C представляет собой морскую вентиляционную решетку из стального материала прямоугольной формы, подходящую для много видов судов.Он настолько легкий, что весит всего от 0,64 до 3,76 кг.
Решетка закрывается, так как имеется заслонка, регулирующая воздух, ее тип канавки горизонтальный, также есть варианты вертикального типа.
Состав
Вентиляционная решетка типа С состоит из передней панели, комингса, дефлектора воздуха, винтов с полукруглой головкой, гаек, пружины и цепи.
Техническая спецификация
| Основной размер | Болт | Вес (кг | ||||||
| DN | ахб | B1xL1 | БхЛ | δ | n | Тип Б | Тип С | Тип D |
| 100 | 60x150 | 66x165 | 100x210 | 2 | 6 | 0.29 | 0.64 | 0.72 |
| 80x130 | 86x145 | 120x190 | ||||||
| 125 | 60x230 | 66x245 | 100x290 | 0.36 | 0.88 | 1.12 | ||
| 80x170 | 86x185 | 120x230 | ||||||
| 100x130 | 106x145 | 140x190 | ||||||
| 150 | 80x250 | 86x265 | 120x310 | 0.23 | 1.06 | 1.27 | ||
| 100x210 | 106x225 | 140x270 | ||||||
| 120x150 | 126x165 | 160x210 | ||||||
| 175 | 80x250 | 86x265 | 120x410 | 8 | 0.29 | 1.19 | 1.59 | |
| 100x210 | 106x225 | 140x310 | ||||||
| 120x210 | 126x225 | 160x270 | ||||||
| 200 | 100x350 | 106x365 | 140x410 | 2.5 | 0.36 | 1.32 | 1.93 | |
| 120x290 | 126x305 | 160x350 | ||||||
| 150x230 | 156x245 | 190x290 | ||||||
| 250 | 120x470 | 126x485 | 160x530 | 10 | 0.52 | 1.89 | 2.81 | |
| 150x350 | 156x365 | 190x410 | ||||||
| 190x290 | 196x305 | 230x350 | ||||||
| 300 | 150x530 | 156x545 | 190x590 | 12 | 0.68 | 2.51 | 3.88 | |
| 190x390 | 196x405 | 230x450 | ||||||
| 240x310 | 246x325 | 280x370 | ||||||
| 350 | 190x550 | 196x565 | 230x610 | 0.74 | 3.11 | 4.94 | ||
| 240x430 | 246x445 | 280x490 | ||||||
| 290x370 | 296x375 | 330x430 | ||||||
| 400 | 190x770 | 196x785 | 230x830 | 14 | 0.81 | 3.76 | 6.01 | |
| 240x550 | 246x565 | 280x610 | ||||||
| 290x470 | 296x485 | 330x530 | ||||||
