Описание продукта

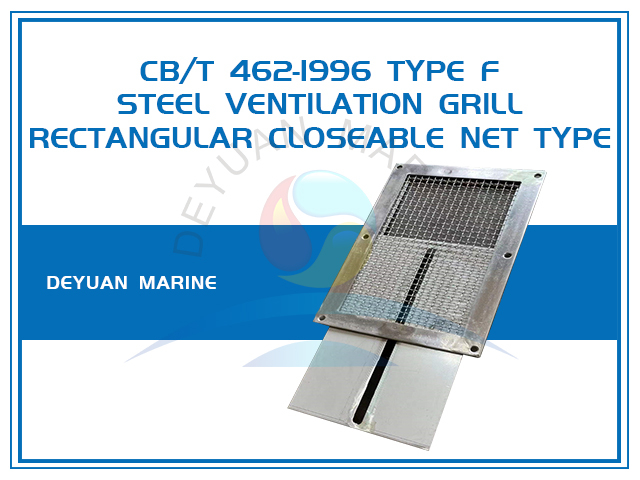

КБ/Т 462-1996 Прямоугольная закрывающаяся стальная вентиляционная решетка типа F
CB/T 462-1996 тип F представляет собой морскую вентиляционную решетку из стального материала прямоугольной формы, подходящую для много видов судов.Его вес всего от 0,24 до 1,45 кг, он настолько легкий, что им можно пренебречь.
Состав
Вентиляционная решетка типа F состоит из папки U-образного типа, стальной пластины с сеткой, рамы, пластины для регулирования воздуха, барашковых гаек, шплинта, винтов с полукруглой головкой и шайбы.
Техническая спецификация
| Основной размер | Болт n | Вес (кг | |||||
| DN | ахб | БхЛ | e | f | Тип Е | Тип F | |
| 100 | 60x140 | 100x180 | 66 | 100 | 6 | 0.16 | 0.24 |
| 80x120 | 120x160 | 86 | 90 | ||||
| 125 | 60x220 | 100x260 | 66 | 140 | 0.18 | 0.29 | |
| 80x160 | 120x200 | 86 | 110 | ||||
| 100x130 | 140x170 | 106 | 95 | ||||
| 150 | 80x250 | 120x290 | 86 | 155 | 0.22 | 0.36 | |
| 100x200 | 140x240 | 106 | 130 | ||||
| 120x150 | 160x190 | 126 | 105 | ||||
| 175 | 80x350 | 120x390 | 86 | 205 | 8 | 0.27 | 0.44 |
| 100x250 | 140x290 | 106 | 155 | ||||
| 120x210 | 160x250 | 126 | 135 | ||||
| 200 | 100x350 | 140x390 | 106 | 205 | 0.31 | 0.52 | |
| 120x280 | 160x320 | 126 | 170 | ||||
| 150x220 | 190x260 | 156 | 140 | ||||
| 250 | 120x470 | 160x510 | 126 | 265 | 10 | 0.42 | 0.73 |
| 150x350 | 190x390 | 156 | 205 | ||||
| 190x280 | 240x320 | 196 | 170 | ||||
| 300 | 150x530 | 190x570 | 156 | 295 | 12 | 0.51 | 0.91 |
| 190x390 | 230x430 | 196 | 225 | ||||
| 240x300 | 280x340 | 246 | 180 | ||||
| 350 | 190x550 | 230x590 | 196 | 305 | 0.65 | 1.16 | |
| 240x420 | 280x460 | 246 | 240 | ||||
| 290x360 | 330x400 | 296 | 210 | ||||
| 400 | 190x760 | 230x800 | 196 | 410 | 14 | 0.78 | 1.45 |
| 240x550 | 280x590 | 246 | 305 | ||||
| 290x460 | 330x500 | 296 | 260 | ||||
