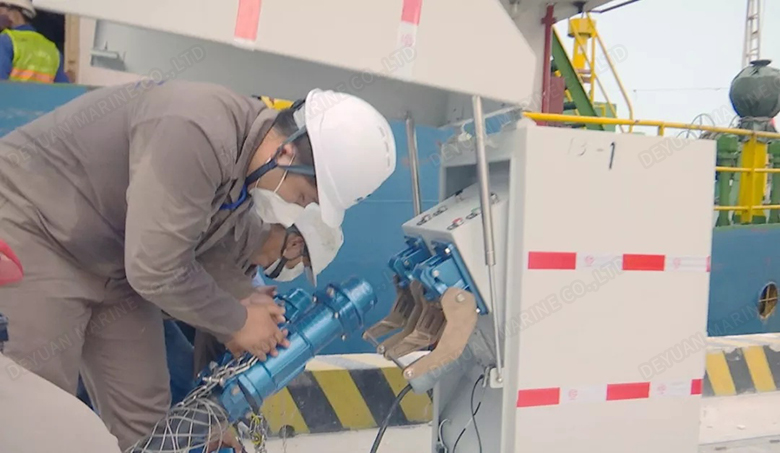

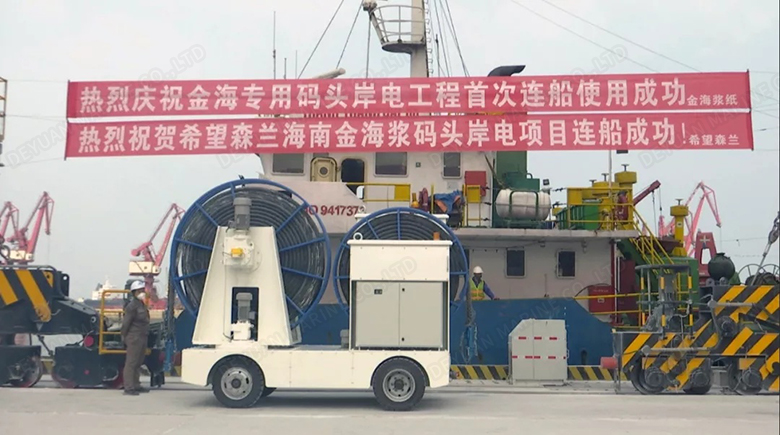

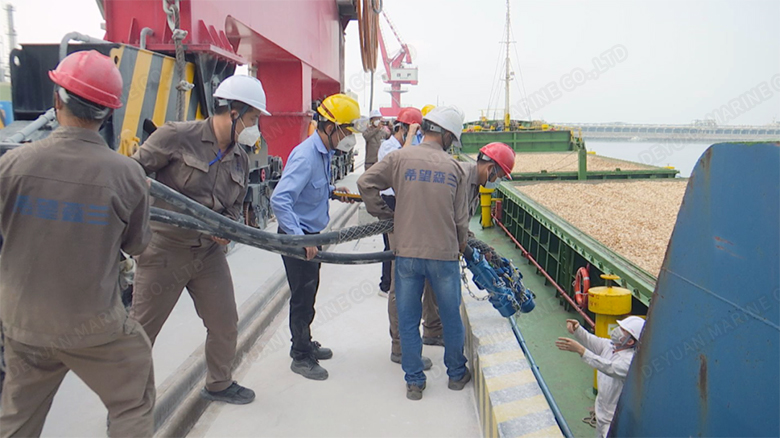

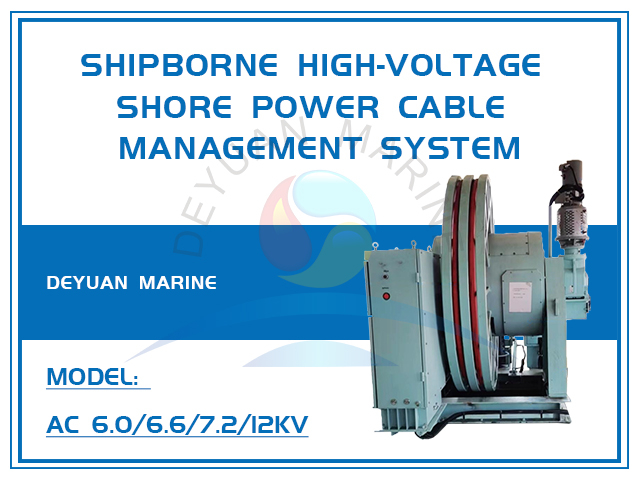

Судовая система прокладки береговых кабелей высокого напряжения

Судовая система прокладки береговых кабелей высокого напряжения

Особенности продукта

Система управления тросом постоянного натяжения, автоматическое втягивание в зависимости от натяжения, можно настроить значение натяжения троса.

Интеллектуальная система сигнализации и мониторинга неисправностей (мониторинг повышения температуры контактных колец, перегрузки двигателя, неисправности ролика, нормального крутящего момента, отказа инвертора, отклонения от нормы натяжения кабеля и т. д.).

Основные компоненты имеют сертификат классификационного общества, а система контактных колец прошла авторитетный отчет третьей инспекции CNAS.

Мы можем предоставить сертификаты на продукцию для каждого классификационного общества.

Параметры продукта

Состоит из корабельной системы управления кабелями.

Основные компоненты

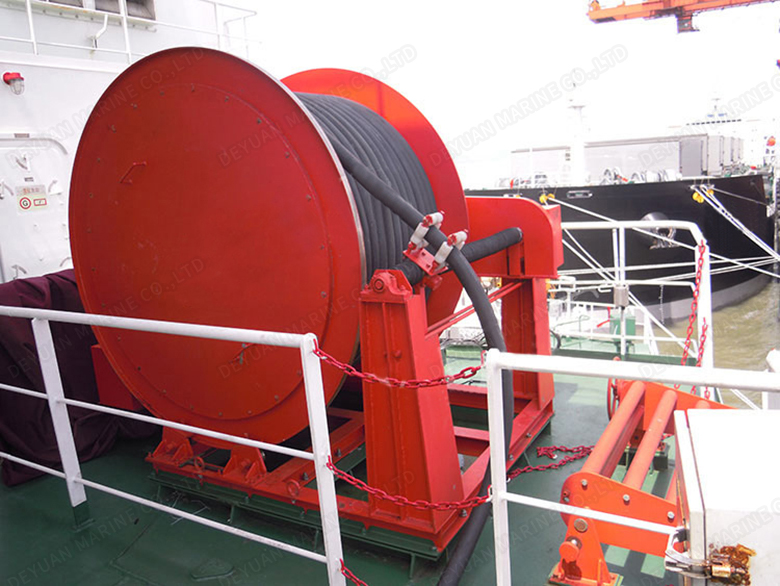

Кабельная катушка

Размер и тип катушки основаны на длине кабеля и дизайне потребностей заказчика, тип может быть изготовлен в виде рулонов, дисков или рулонов, для распыления на поверхность морской антикоррозионной краски.

Контактное кольцо высоковольтное (максимальная мощность)

JL-HVSR- 650А 10кВ

Номинальное напряжение: 6,0 кВ, 6,6 кВ, 10 кВ,

Номинальная частота: 50/60 Гц

Номинальный ток: 650А

Номинальная мощность: 7,2 МВА

Преобразователи частоты

Управление прямым вращением двигателя с помощью преобразователя частоты, реверса и скорости вращения.Реализуйте контроль втягивания, отпускания и скорости троса.

Двигатель+гистерезисная муфта

Двигатель: используется для управления прямым и обратным вращением барабана.

Гистерезисная муфта: при нормальных обстоятельствах скорость двигателя передается на редуктор.

Когда задняя часть заглохнет, она проскальзывает, чтобы предотвратить перегрузку двигателя.Если двигатель не работает должным образом или на кабель действует тяговое усилие, превышающее заданное значение, катушку кабеля можно отпустить, чтобы предотвратить повреждение кабеля при чрезмерном усилии при отрыве.

Редуктор

Уменьшите выходную скорость и увеличьте выходной крутящий момент, чтобы обеспечить достаточный крутящий момент для заднего оборудования.

Дистанционное управление

Проводной пульт дистанционного управления;Беспроводной пульт дистанционного управления.Оператор может дистанционно управлять кабельной рамой с борта лодки, а также втягиванием/разгрузкой кабеля.Также имеется кнопка аварийной остановки.

Кабельная стойка

Он делится на гидравлический тип и тип с ручным управлением.

Функция: Передача кабеля к подвесной части корабля с помощью нескольких роликов для предотвращения повреждений от трения между

кабеля и боковой части, конструктивное решение соответствует требованиям, требуемый радиус изгиба кабеля.При швартовке он опускается к борту судна снаружи, не используется или убирается при плавании.

В зависимости от конструктивных требований на переднем датчике может быть установлен набор датчиков натяжения, которые отслеживают натяжение, принимаемое кабелем, и аналогово передаются в ПЛК, а значение скручивания отображается на дисплее.

Счетчик импульсов

Благодаря определенному коэффициенту преобразования вращение барабана отслеживается в реальном времени и отправляется в ПЛК в аналоговой форме для преобразования в квитанцию ​​кабеля возвращаемого или передаваемого значения длины.

В то же время можно установить 3 уровня битов: полный, последние 2 круга, последний круг и открытый выход.

Блок управления

Ящик управления монтируется на полу.Изготовлен из пластины нержавеющей стали 316L толщиной 3 мм.Для панели передней двери, левой и правой больших сторон уплотнительная пластина и другие сварные части корпуса используются в процессе электростатического напыления поверхности стола, чтобы обеспечить ее коррозионную стойкость и красивую форму, отверстия для входящего и выходящего кабеля должны быть быть установлен с водонепроницаемым разъемом.

1) Электричество: 400 В переменного тока/450 В, 50/60 Гц.

2) Номинальная мощность: 4-7,5 кВт.

Внутреннее оборудование блока управления

Внутри сенсорный экран «все в одном», кнопка, световой индикатор, преобразователь частоты, управляющий трансформатор, микронеисправность, управляющий трансформатор, некоторые устройства, такие как переключатели.Основными компонентами являются все XimenSub, Schneider и другие известные бренды.

Гибкие кабели высокого/низкого напряжения AMP
