Описание продукта

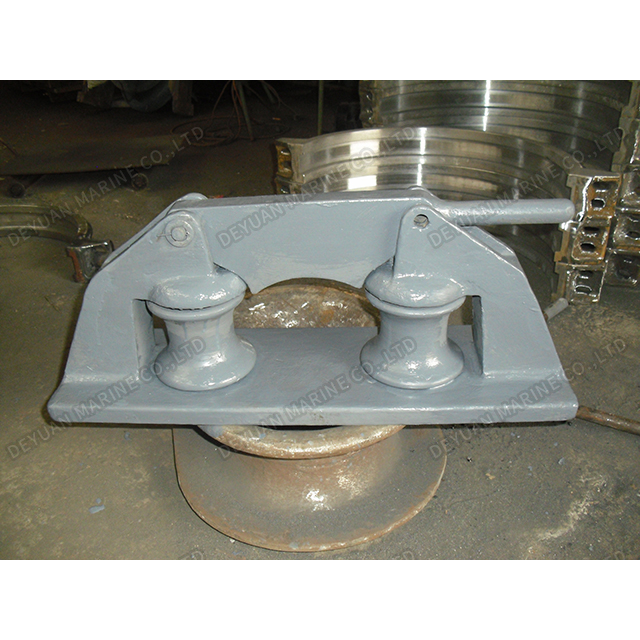

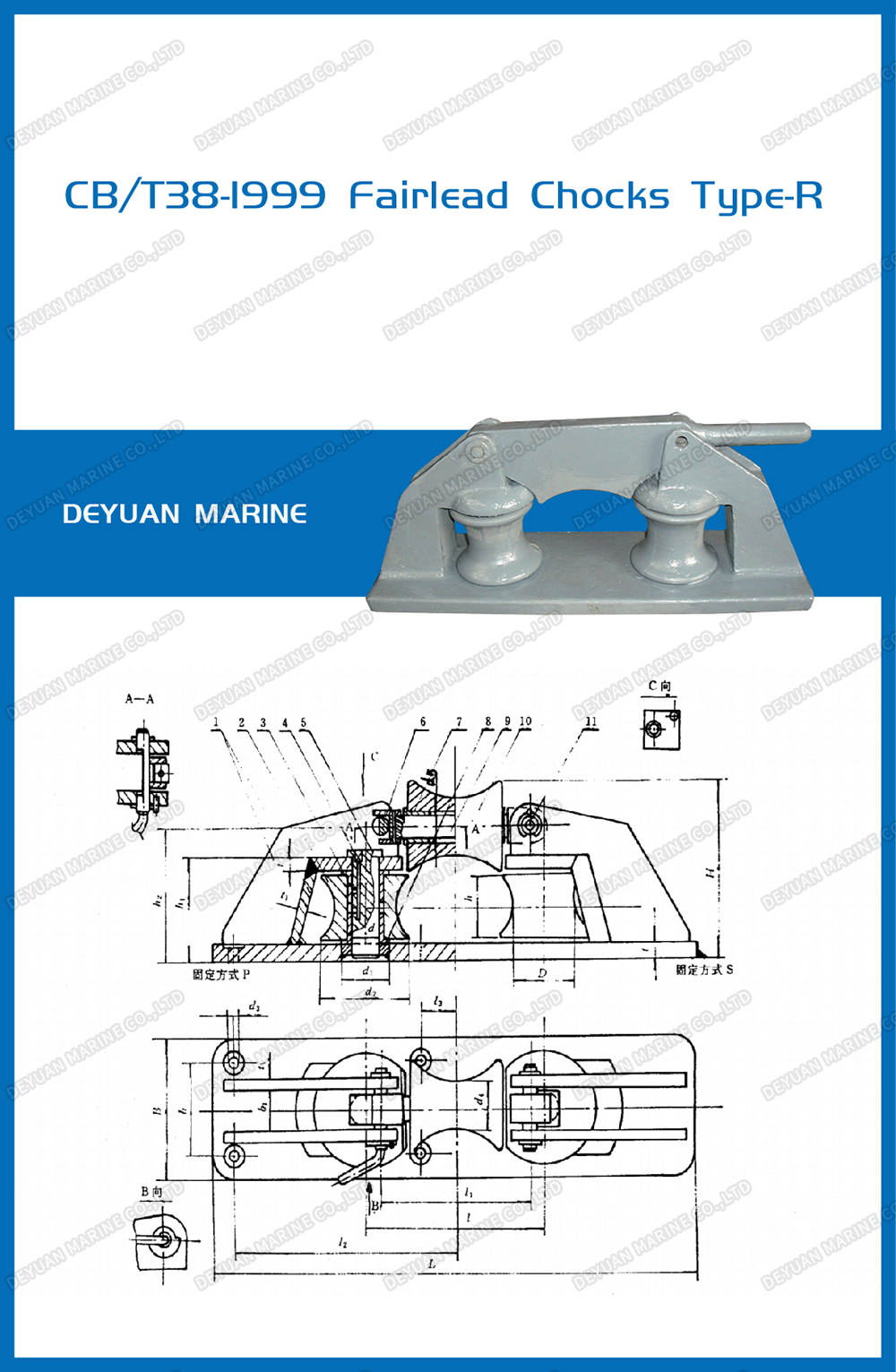

CB/T38-1999 Фиксирующие колодки типа R
| Номинальный размер | Макс Веревка МБЛ(кН) | Макс. диаметр веревки | ||||||||||||
| Стальная проволока 6×24 | Веревка из синтетического волокна | D | d | d1 | d2 | d3 | d4 | d5 | H | h | h1 | h2 | ||
| 80 | 64.6 | 13.0 | 13.0 | 80 | 32 | 60 | 120 | 18 | 60 | 26 | 217 | 76 | 126 | 158 |
| 100 | 106.7 | 17.0 | 17.0 | 100 | 40 | 70 | 160 | 22 | 75 | 32 | 273 | 96 | 154 | 198 |
| 125 | 189.6 | 22.5 | 22.5 | 125 | 50 | 87 | 200 | 27 | 94 | 40 | 344 | 123 | 195 | 250 |
| 150 | 258.4 | 26.0 | 26.0 | 150 | 60 | 100 | 220 | 30 | 110 | 48 | 393 | 132 | 216 | 282 |
| Номинальный размер | ||||||||||||
| L | l | л1 | л2 | л3 | t | т1 | B | b | б1 | Вес (кг) | ||
| 80 | 640 | 240 | 200 | 290 | 48 | 48 | 20 | 16 | 170 | 110 | 48 | 48.0 |
| 100 | 800 | 300 | 250 | 365 | 60 | 60 | 24 | 20 | 210 | 140 | 60 | 93.5 |
| 125 | 1000 | 375 | 310 | 455 | 75 | 75 | 30 | 25 | 265 | 175 | 75 | 179.2 |
| 150 | 1200 | 450 | 375 | 550 | 90 | 90 | 36 | 30 | 315 | 215 | 90 | 298.9 |
