Описание продукта

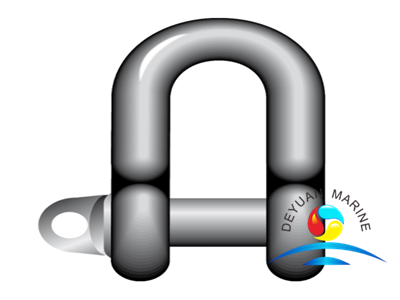

DIN82101 оцинкованный тип A D-образные скобы с винтовым зажимным штифтом
Помимо скоб типа US, JIS, BStype, Deyuan Marine также поставляет скобы стандарта DIN, три типа скоб Dee на выбор, скобы Dee типа A с резьбовым штифтом,
скобы dee типа B с потайным винтовым штифтом, скобы dee типа C с предохранительным болтом. Все скобы изготовлены из растяжимой стали, оцинкованы горячим способом или окрашены в собственный цвет в качестве защитного покрытия.
Эти D-образные или цепные скобы в основном используются в системе на ногах. Если вам нужны какие-либо из этих скоб для вашей работы, пожалуйста, свяжитесь с нашим отделом продаж для дальнейшего обсуждения.
| Размер (т) | WLL (т) | Размеры (мм) | Вес в фунтах) | ||||||||||||||||
| A | B | C | б1 | Би 2 | d1 | d2 | d3 | d4 | d5 | d6 | H | h1 | h | л1 | л2 | A | B | C | |
| 0.1 | / | / | 0.1 | 7 | 15 | 4 | 5 | 10 | М5 | 5 | 5,3-0,1 | 28 | 15.5 | 18 | 24 | / | 0.028 | / | / |
| 0.16 | / | / | 0.16 | 8 | 18 | 5 | 6 | 12 | М6 | 6 | 6,4-0,1 | 33 | 18 | 21 | 28 | / | 0.05 | / | / |
| 0.25 | / | / | 0.25 | 11 | 25 | 7 | 8 | 16 | М8 | 8 | 8,4-0,2 | 44 | 24 | 28 | 38 | / | 0.1 | / | / |
| 0.4 | 0.4 | 0.4 | 0.4 | 14 | 31 | 8 | 10 | 20 | М10 | 10 | 10,5-0,3 | 55 | 30 | 35 | 45 | 58 | 0.2 | 0.188 | 0.22 |
| 0.6 | 0.6 | 0.6 | 0.63 | 17 | 39 | 10 | 12 | 24 | М12 | 12 | 13-0,5 | 66 | 36 | 42 | 53 | 66 | 0.24 | 0.36 | 0.39 |
| 1 | 1 | 1 | 1 | 21 | 49 | 13 | 15 | 32 | М16 | 16 | 17-0,5 | 88 | 49 | 57 | 64 | 80 | 0.8 | 0.75 | 0.86 |
| 1.6 | 1.6 | 1.6 | 1.6 | 27 | 63 | 17 | 19 | 40 | М20 | 20 | 21-0,5 | 110 | 61 | 71 | 85 | 100 | 1.7 | 1.588 | 1.77 |
| 2 | 2 | 2 | 2 | 30 | 70 | 19 | 21 | 44 | М22 | 22 | 23-0,5 | 121 | 67 | 78 | 93 | 110 | 2.2 | 2.12 | 2.38 |
| 2.5 | 2.5 | 2.5 | 2.5 | 33 | 78 | 21 | 23 | 48 | М24 | 24 | 25-0,5 | 132 | 73 | 85 | 103 | 122 | 3 | 2.75 | 3.09 |
| 3 | 3 | 3 | 3.15 | 33 | 90 | 24 | 26 | 54 | М27 | 27 | 23-0,5 | 150 | 83.5 | 97 | 120 | 140 | 4.08 | 3.86 | 4.41 |
| 4 | 4 | 4 | 4 | 42 | 100 | 27 | 29 | 60 | М30 | 30 | 31-0,5 | 165 | 91 | 106 | 130 | 150 | 5.5 | 5.29 | 5.96 |
| 5 | 5 | 5 | 5 | 47 | 111 | 30 | 33 | 72 | М36 | 36 | 37-0,5 | 198 | 111 | 129 | 144 | 172 | 8.82 | 8.38 | 9.49 |
| 6 | 6 | 6 | 6.3 | 53 | 126 | 34 | 37 | 78 | М39 | 39 | 40-0,5 | 215 | 119.5 | 139 | 160 | 190 | 12 | 11.47 | 12.79 |
| 8 | 8 | 8 | 8 | 60 | 142 | 38 | 41 | 90 | М45 | 45 | 46-0,5 | 248 | 139.5 | 162 | 182 | 217 | 17.43 | 16.77 | 18.75 |
| 10 | 10 | 10 | 10 | 66 | 155 | 42 | 45 | 96 | М48 | 48 | 50-1 | 264 | 147 | 171 | 200 | 235 | 22 | 21.4 | 23.83 |
| 12 | 12 | 12 | 12.5 | 73 | 173 | 47 | 50 | 104 | М52 | 52 | 54-1 | 286 | 158 | 184 | 216 | 254 | 29.8 | 28.68 | 30.89 |
| 16 | 16 | 16 | 16 | 81 | 193 | 52 | 55 | 120 | М60 | 60 | 62-1 | 330 | 185 | 215 | 245 | 285 | 42.36 | 42.14 | 45.23 |
| 20 | 20 | 20 | 20 | 90 | 214 | 58 | 61 | 136 | М68 | 68 | 70-1 | 374 | 211 | 245 | 270 | 311 | 61.78 | 60.68 | 65.1 |
| 25 | / | 25 | 25 | 100 | 226 | 63 | 67 | 144 | М72 | 72 | 74-1 | 396 | 221 | 257 | 324 | 371 | 75 | / | 79.43 |
