Описание продукта

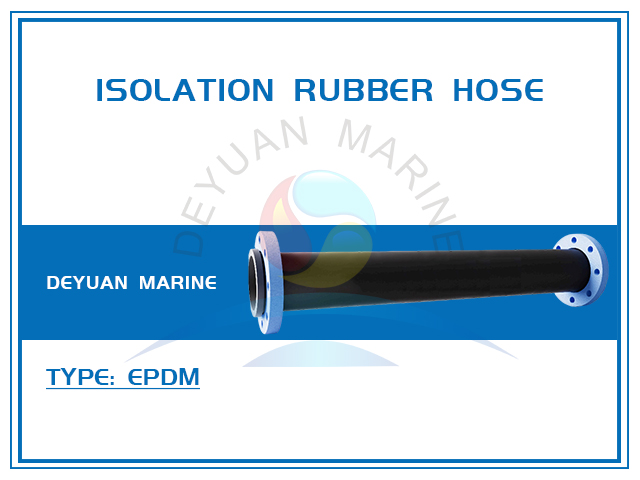

Изолирующий резиновый шланг из EPDM
Введение продукта:
Изолирующий резиновый шланг для сейсмоизоляционного слоя представляет собой специализированный гибкий соединитель, разработанный для использования в слое сейсмоизоляции зданий с фундаментной изоляцией. В сейсмически изолированных конструкциях изоляционный слой компенсирует относительное смещение между зданием наверху и землей внизу во время землетрясения. Стандартные жесткие трубопроводы не выдерживают такого перемещения, что приводит к разрывам, утечкам и потере критически важных коммунальных услуг. Этот шланг спроектирован таким образом, чтобы оставаться гибким, герметичным и полностью функциональным, при этом выдерживая большие боковые смещения, осадки и вибрацию, присущие изоляционному слою. Это важный компонент для обеспечения работоспособности после землетрясения механических, электрических и сантехнических (MEP) систем, включая водоснабжение, противопожарную защиту, ОВКВ и технологические трубопроводы.
Параметры продукта:
| Внутренний | ЭПДМ |
| Крышка | ЭПДМ |
| Рабочая температура | -40℃ ~150℃ |
| Фактор безопасности | 4:1 |
| Цвет | Черный |
| Армирующий слой | Высокопрочный спиральный текстильный шнур. |
| Стандартный | ДЖГ/Т541-2017 |
| Приложение | Широко используется для изоляционного слоя сейсмостойких зданий и является одной из наиболее гибких систем для трубопроводов. |
Спецификация Размеры:
| Внутренний диаметр | Рабочее давление | Длина | Внутренний диаметр | Рабочее давление | Длина | ||
| мм | дюйм | бар | m | мм | дюйм | бар | m |
| 64 | 2-1/2 дюйма | 5~20 | 1~3 | 152 | 6 дюймов | 5~20 | 1~3 |
| 76 | 3' | 5~20 | 1~3 | 203 | 8 дюймов | 5~20 | 1~3 |
| 102 | 4 дюйма | 5~20 | 1~3 | 254 | 10 дюймов | 5~20 | 1~3 |
| 127 | 5 дюймов | 5~20 | 1~3 | 304 | 12 дюймов | 5~20 | 1~3 |
| Примечание: характеристики, давление, цвета и т. д. могут быть настроены в соответствии с требованиями. | |||||||
Ключевые особенности:
1. Высокая гибкость при сейсмических смещениях. Разработан для компенсации больших боковых, осевых и угловых перемещений внутри изоляционного слоя без передачи напряжения на жесткие трубопроводы или изолирующие устройства.
2.Сейсмостойкая конструкция – выдерживает повторяющиеся сейсмические нагрузки, динамическую деформацию и потенциальную дифференциальную осадку, сохраняя при этом герметичность и непрерывную эксплуатацию.
3. Возможность многоосного движения. Предназначен для одновременного перемещения в горизонтальном, вертикальном и крутильном направлениях, воспроизводя сложное движение изоляционного слоя во время сейсмического события.
4. Сдерживание давления при динамических нагрузках – усилено высокопрочными синтетическими текстильными оплетками и спиральной проволокой (по мере необходимости) для сохранения устойчивости к разрыву и устойчивости к вакууму даже при экстремальной деформации.
5. Коррозионностойкие материалы. Обычно изготавливаются из трубок из EPDM, NBR или UHMWPE и компонентов из оцинкованной или нержавеющей стали, чтобы противостоять влаге, химикатам и старению в среде изоляционного слоя.
6. Совместимость с широким диапазоном температур и сред. Подходит для воды, охлажденной воды, горячей воды, растворов гликоля, огнегасящей пены и жидкостей для кондиционирования воздуха в температурном диапазоне от -40°C до +120°C (от -40°F до +248°F), в зависимости от материала трубки.
7. Настраиваемая длина и возможность смещения. Доступны различные длины и конфигурации в соответствии с конкретным расчетным смещением изоляционного слоя (обычно от ± 300 мм до ± 600 мм или более).
8. Концевые фитинги для перехода жестких трубопроводов. Оборудованы фланцевыми, резьбовыми или рифлеными торцевыми соединениями для надежного соединения со стандартными жесткими трубопроводами выше и ниже изоляционного слоя.
