Описание продукта

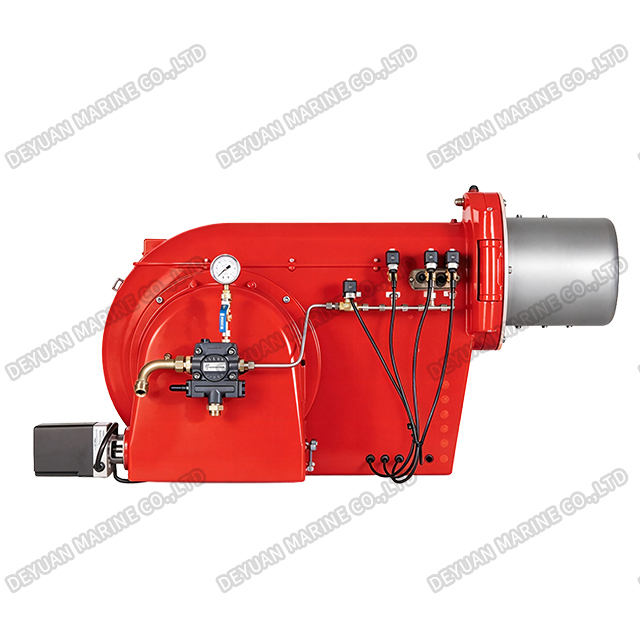

Моноблочная мазутная горелка серии HY
Введение продукта:
Моноблочная мазутная горелка Marine серии HY представляет собой высокоэффективную интегрированную систему сгорания, специально разработанную для применения на судах, включая морские мусоросжигательные печи, вспомогательные котлы и нагреватели термомасла. Сочетая передовую технологию сгорания с компактной моноблочной конструкцией (объединяющей вентилятор, масляный насос и систему управления), он обеспечивает надежную работу даже в сложных условиях современных судов.
Ключевые особенности и преимущества:
1. Высокая эффективность: обеспечивает выдающуюся эффективность сгорания более 99%. Оптимизированная конструкция обеспечивает максимальную мощность сгорания даже при более низком давлении подачи топлива. Кроме того, высокоэффективный вентилятор в сочетании с двигателем малой мощности эффективно преодолевает более высокое противодавление в печи.
2. Экономия энергии: используются передовые технологии сгорания и оптимизированные конфигурации. Минимизируя потери и отходы от производства энергии до потребления, она обеспечивает экономное и рациональное использование энергии.
3. Защита окружающей среды: Полностью соответствует европейским стандартам выбросов. Разработанный с учетом экологической ответственности, он служит отличным помощником в координации деятельности человека с охраной окружающей среды.
4. Универсальные режимы управления: предлагает гибкие варианты управления, включая одноступенчатое, двухступенчатое, скользящее двухступенчатое и пропорциональное регулирование для удовлетворения точных требований к нагрузке.
5.Надежный диапазон мощности: Доступно несколько моделей (от HY01a до HY16b), охватывающих широкий диапазон мощностей от 154 кВт до 10 900 кВт, с расходом топлива от 13 кг/ч до 915 кг/ч.
Технические характеристики:
| Модель | Применимое топливо | Диапазон мощности | Расход топлива (кг/ч) | Основной источник питания | Режим управления | Мощность двигателя (кВт) | Макс. Рабочий ток двигателя (А) | Вес горелки (кг) | Размеры упаковки ДxШxВ (мм) |
| HY01a(с) | Легкий дизель | 154~391кВт 132~336Мкал/ч | 13~33 | 1×220 В/Н/РЕ 50 Гц | Одноступенчатый/Двухступенчатый | 0.37 | 25 | 1200×600×600 | |
| HY02a(с) | 236~531кВт 203~457Мкал/ч | 20~45 | 0.37 | 30 | 1200×600×600 | ||||
| HY03b(к/д) | 190~771кВт 163~663Мкал/ч | 16~65 | 3x380 В/N/PE 50 Гц или 3x440 В/N/PE 60 Гц | Двухступенчатое/скользящее двухступенчатое/пропорциональное регулирование | 1.1 | 2.4 | 80 | 1100×800×650 | |
| HY05b(к/д) | 310~1190кВт 267~1023Мкал/ч | 26~100 | 1.5 | 3.4 | 90 | 1050×850×750 | |||
| HY07b(к/д) | 595~1905кВт 512~1638Мкал/ч | 50~160 | 3 | 6.4 | 110 | 1300×950×750 | |||
| HY08b(к/д) | 835~2740кВт 718~2356Мкал/ч | 70~230 | 4 | 8.7 | 120 | 1300×950×750 | |||
| HY08/2b(к/д) | 760~2860кВт 655~2460Мкал/ч | 64~240 | 5.5 | 11.2 | 120 | 1300×950×750 | |||
| HY09b(к/д/д) | 750~2980кВт 645~2563Мкал/ч | 63~250 | Двухступенчатое/Трехступенчатое/Скользящее Двухступенчатое/Пропорциональное регулирование | 7.5 | 15 | 140 | 1450×1050×850 | ||
| HY10b(г/д) | 1130~4525кВт 972~3892Мкал/ч | 95~380 | Трехступенчатое/скользящее двухступенчатое/пропорциональное регулирование | 10 | 21 | 180 | 1450×1050×850 | ||
| HY11b(г/д) | 1550~5240кВт 1335~4511Мкал/ч | 130~440 | 12 | 23.8 | 200 | 1650×1150×950 | |||
| HY12b(е) | 1130~6170кВт 972~5132Мкал/ч | 95~518 | Скользящая двухступенчатая/пропорциональная регулировка | 13.5 | 25.5 | 240 | 1750×1150×950 | ||
| HY15b(е) | 1905~8750кВт 1638~7525Мкал/ч | 160~735 | 15 | 28.7 | 300 | 2250×1300×1350 | |||
| HY16b(е) | 1905~10900кВт 1638~9374Мкал/ч | 160~915 | 22 | 42.2 | 340 | 2250×1300×1350 |

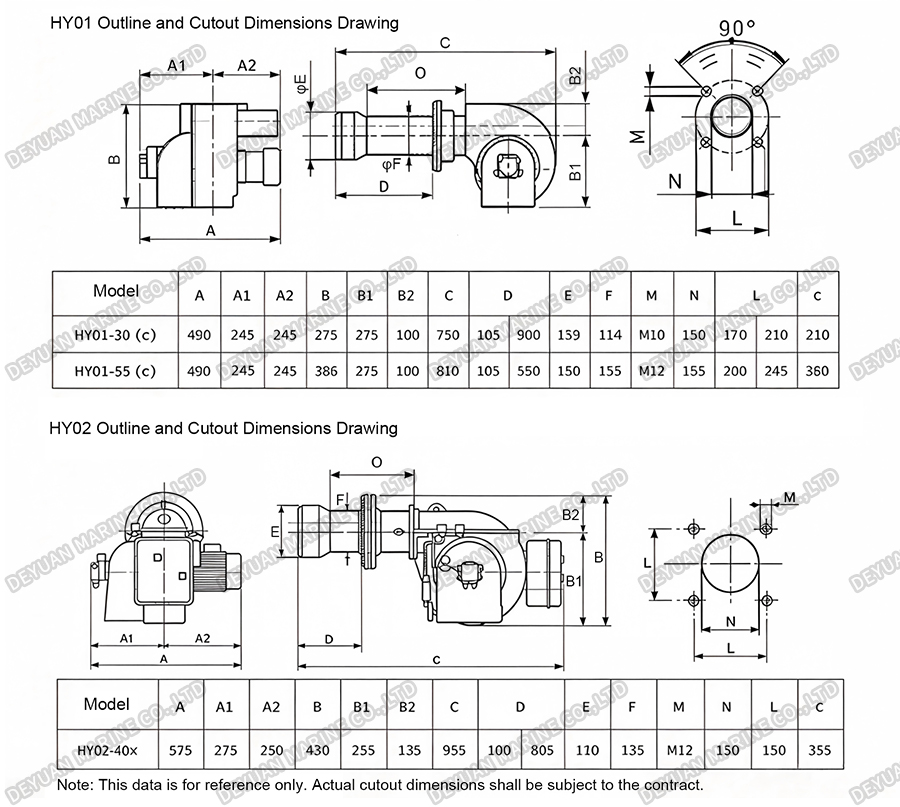

Рисунок 1:

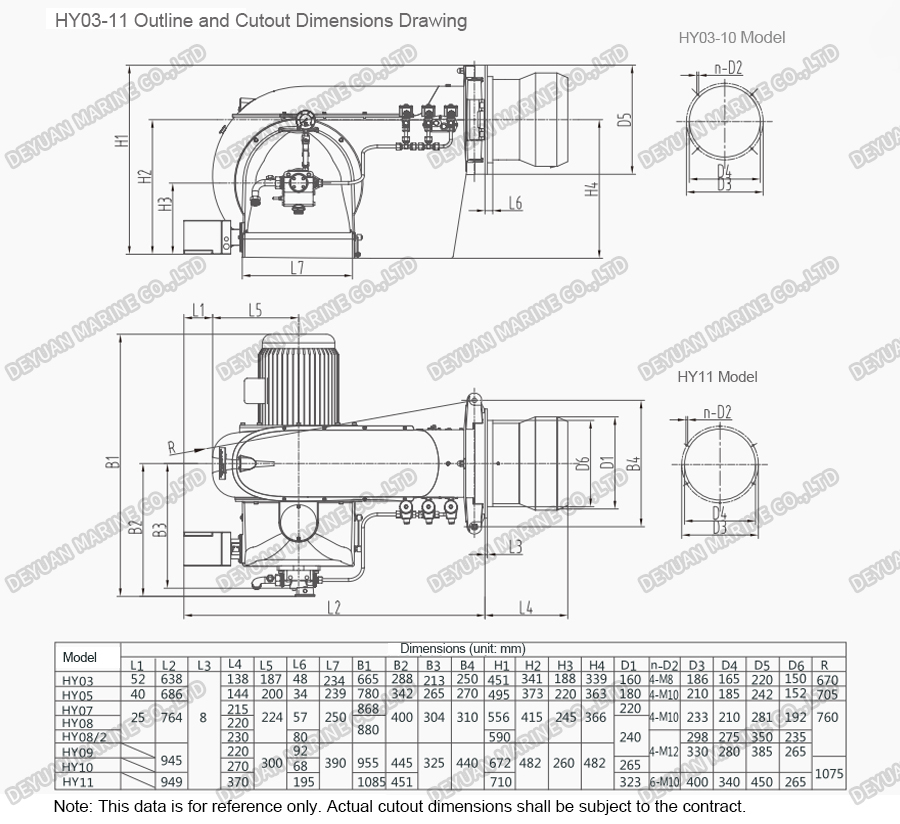

Рисунок 2:

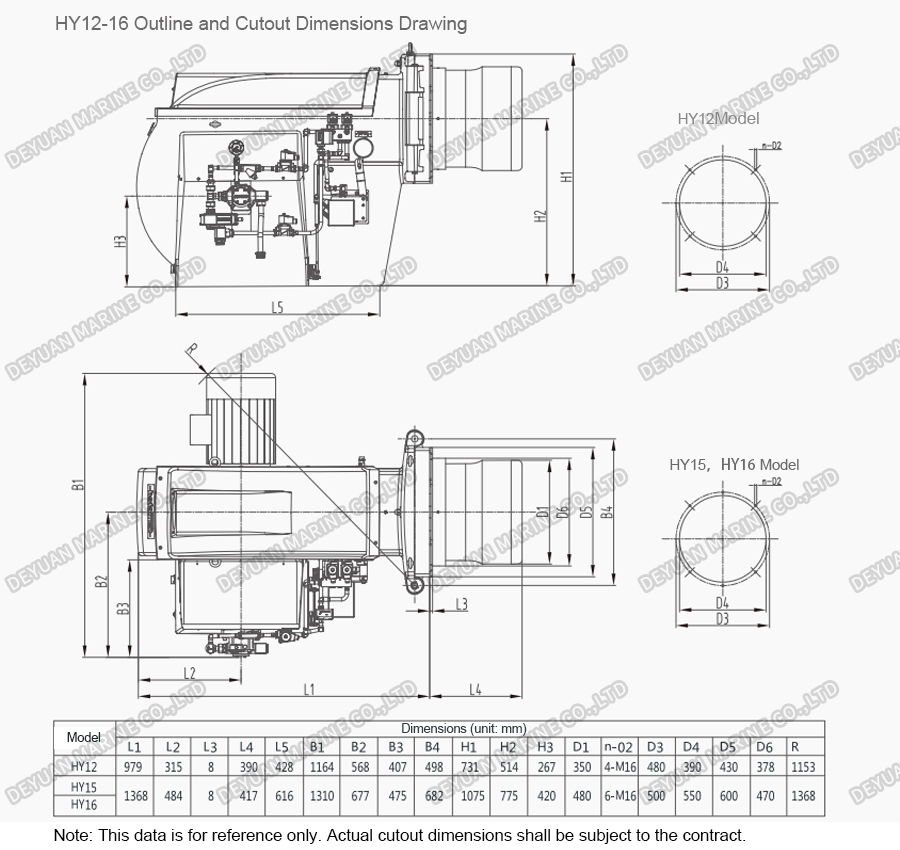

Рисунок 3:
Основная таблица конфигурации:
| Элемент | HY01 | HY02 | HY03 | HY05 | HY07 | HY08 | HY08/2 | HY09 | HY10 | HY11 | HY12 | HY15 | HY16 |
| Контроллер (Сименс) | ЛОА2... | ЛОА2... /ЛАЛ2... /ЛОК16... | ЛАЛ₂.../LOK16... | ||||||||||
| Серводвигатель (Сименс) | СКВН70... | SQN70.../SQM10... | КВМ10... | ||||||||||
| Детектор пламени (Сименс) | QRB1/RAR7 | ||||||||||||
| Вентиляторный двигатель (Хофамат) | 0,37 кВт | 0,37 кВт | 1,1 кВт | 1,5 кВт | 3кВт | 4кВт | 5,5 кВт | 7,5 кВт | 10кВт | 12кВт | 13,5 кВт | 15кВт | 22кВт |
| Реле давления воздуха (навоз) | LGW10A2 (Опции) | LGW50A2P (опции) | |||||||||||
| Электромагнитный клапан жидкого топлива (Parker) | E121C23 | E121C23/121K2423/121K9321/321H2322/121G2320 | |||||||||||
| Масляный насос высокого давления (Suntec) | AE97C или БФП | J4/J7 | J7/ТА2 | J7/ТА3 | ТА2/ТА3 | ТА4 | Т2 | Т3 | Т3 | ||||
| Пропорциональный контроллер (ПМА) | KS40-1(Опции) | ||||||||||||
| Трансформатор зажигания (Хофамат) | ФИДА | ХТ-14 | |||||||||||
Приложения:
Эта серия горелок, используемая в основном в качестве оборудования для предотвращения загрязнения на судах, идеально подходит для морских мусоросжигательных заводов, судовых котлов и других бортовых систем сжигания мазута, требующих высокой надежности и строгого соблюдения экологических требований.
