Описание продукта

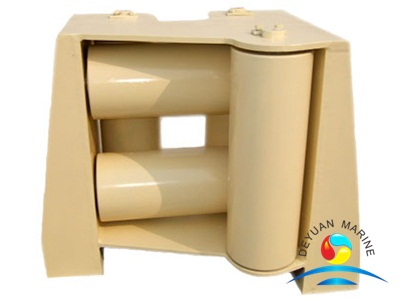

Морские пятироликовые клюзы Deyuan идеально подходят для стального троса диаметром от 19,5 мм до 68 мм, нейлонового каната диаметром от 36 мм до 100 мм. Доступны изготовленные на заказ многоугольные клюзы.
Лист технических данных направляющих с пятью роликами типа C, как показано ниже:
Диаметр из проволока веревка (мм) | Диаметр из Нейлон веревка (мм) | E | F | D | d | L | L1 | L2 | L3 | B | Б1 | Би 2 | H | Н1 | Масса (кг) |
19.5 | 36 | 200 | 150 | 100 | 40-0,5 | 644 | 416 | 300 | 544 | 324 | 194 | 108 | 508 | 250 | 182 |
22.5 | 40 | 200 | 150 | 120 | 50-0,5 | 728 | 456 | 320 | 608 | 384 | 232 | 128 | 552 | 270 | 282 |
26 | 45 | 200 | 180 | 130 | 55-0,5 | 776 | 480 | 330 | 646 | 415 | 250 | 138 | 606 | 310 | 360 |
32 | 70 | 220 | 180 | 150 | 65-0,5 | 880 | 540 | 370 | 730 | 475 | 288 | 158 | 670 | 330 | 532 |
34.5 | 80 | 240 | 200 | 160 | 70-0,5 | 940 | 580 | 400 | 780 | 507 | 308 | 168 | 710 | 360 | 675 |
37.5 | 85 | 240 | 200 | 180 | 80-0,5 | 1030 | 620 | 420 | 850 | 571 | 345 | 190 | 770 | 380 | 895 |
43 | 95 | 260 | 210 | 200 | 90-0,5 | 1136 | 686 | 460 | 936 | 632 | 385 | 210 | 820 | 410 | 1169 |
52 | 100 | 260 | 220 | 230 | 100-0,5 | 1256 | 746 | 490 | 1026 | 723 | 445 | 240 | 910 | 450 | 1636 |
60.5 | - | 300 | 240 | 260 | 120-0,5 | 1430 | 850 | 560 | 1170 | 815 | 500 | 270 | 1000 | 500 | 2384 |
68 | - | 320 | 250 | 320 | 150-0,5 | 1690 | 990 | 640 | 1370 | 997 | 620 | 330 | 1130 | 570 | 4021 |
