Описание продукта

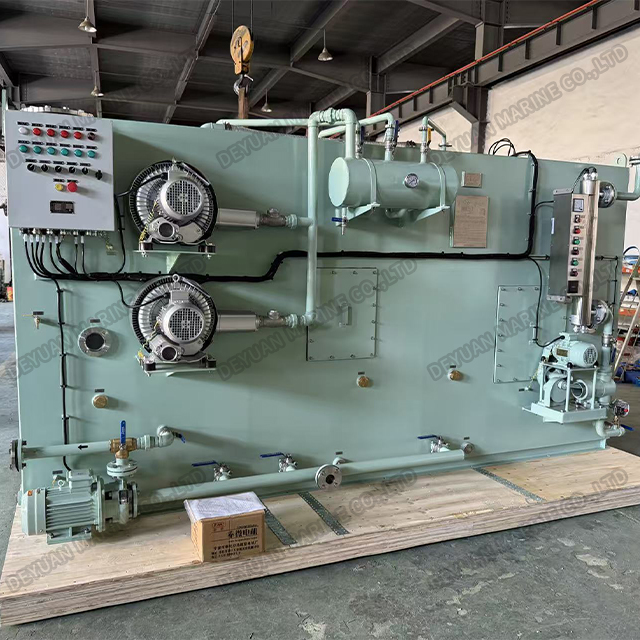

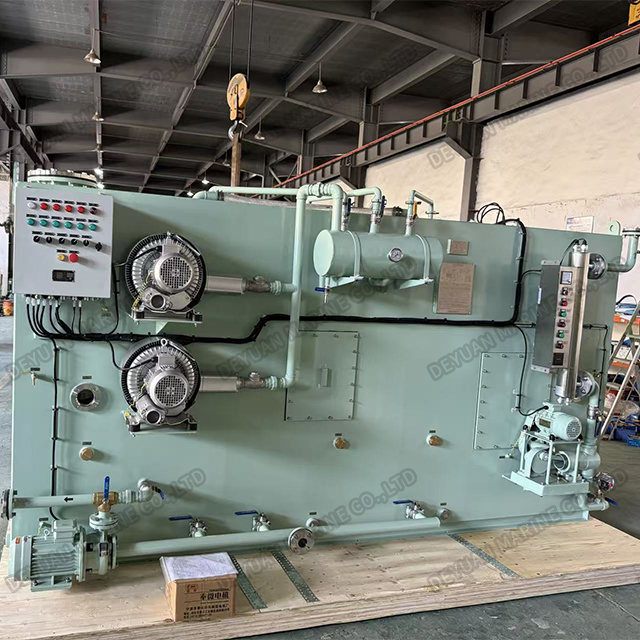

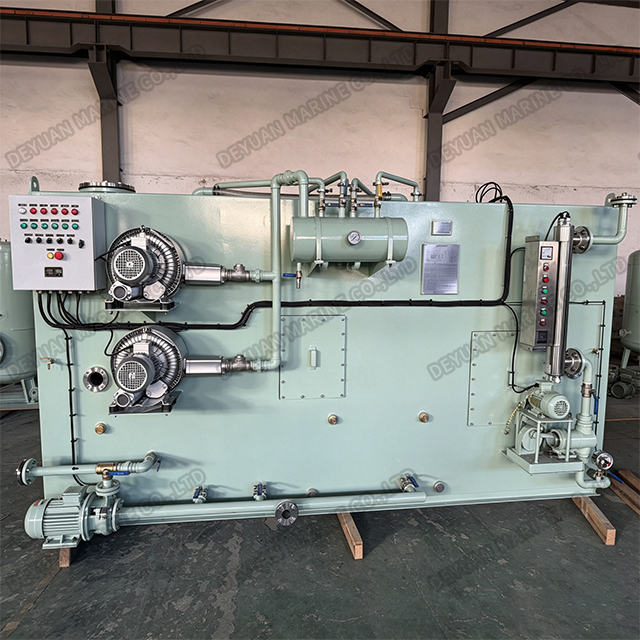

Морской мембранный биореактор для очистки сточных вод
Введение продукта:
Морской мембранный биореактор (MBR) — это компактное высокопроизводительное решение для очистки сточных вод, специально созданное для морской среды, включая грузовые суда, пассажирские суда, морские платформы и военно-морские суда. Сочетая биологическое разложение с передовой технологией мембранной фильтрации, эта система обеспечивает превосходное качество сточных вод, которое постоянно соответствует самым строгим международным нормам сброса или превосходит их.
Разработанный для надежности в суровых морских условиях, агрегат эффективно работает в широком диапазоне температур (0–55°C) и в условиях высокой влажности (≤90%), обеспечивая бесперебойную работу во время длительных рейсов.
Соответствие и сертификация:
Система полностью соответствует резолюции IMO MEPC.227 (64) – «Пересмотренные руководящие принципы по внедрению стандартов сточных вод и эксплуатационным испытаниям очистных сооружений». Он имеет сертификаты одобрения типа CCS, а дополнительные разрешения классификационных обществ (например, KR, RS, BV, EC) предоставляются по запросу. Каждая поставляемая единица сопровождается действующим сертификатом на продукцию классификационного общества.
Качество сточных вод (Стандарты IMO MEPC.227(64):
Очищенные сточные воды соответствуют следующим нормам сброса:
*Общее количество взвешенных веществ (TSS) – ≤ 35 мг/л.
*Биохимическая потребность в кислороде (БПК₅) – ≤ 25 мг/л.
*Химическая потребность в кислороде (ХПК) – ≤ 125 мг/л.
*Термотолерантные кишечные палочки – ≤ 100 MPN/100 мл.
*Диапазон pH – 6,0 – 8,5.
*Остаточный хлор – ≤ 0,5 мг/л.

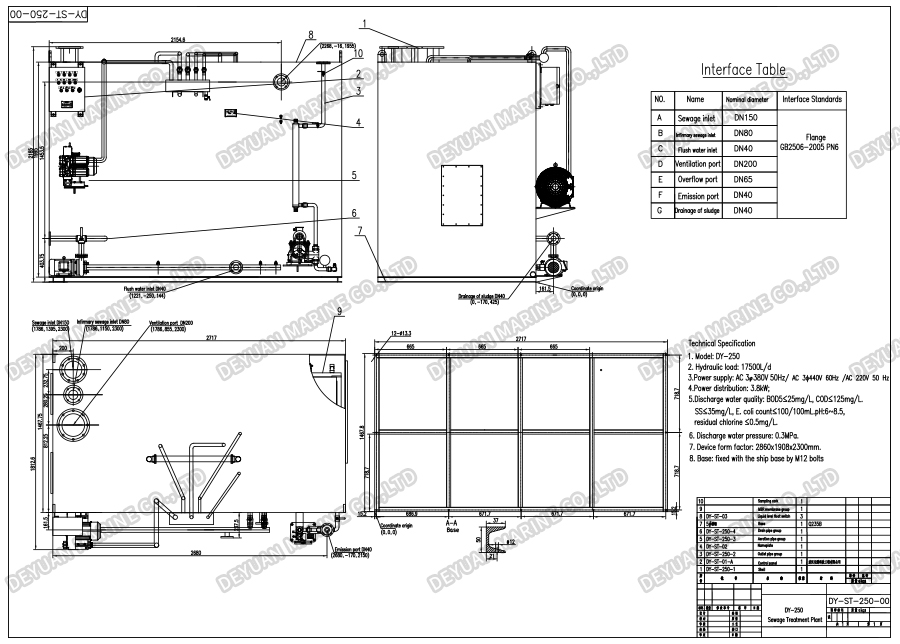

Контурный рисунок:

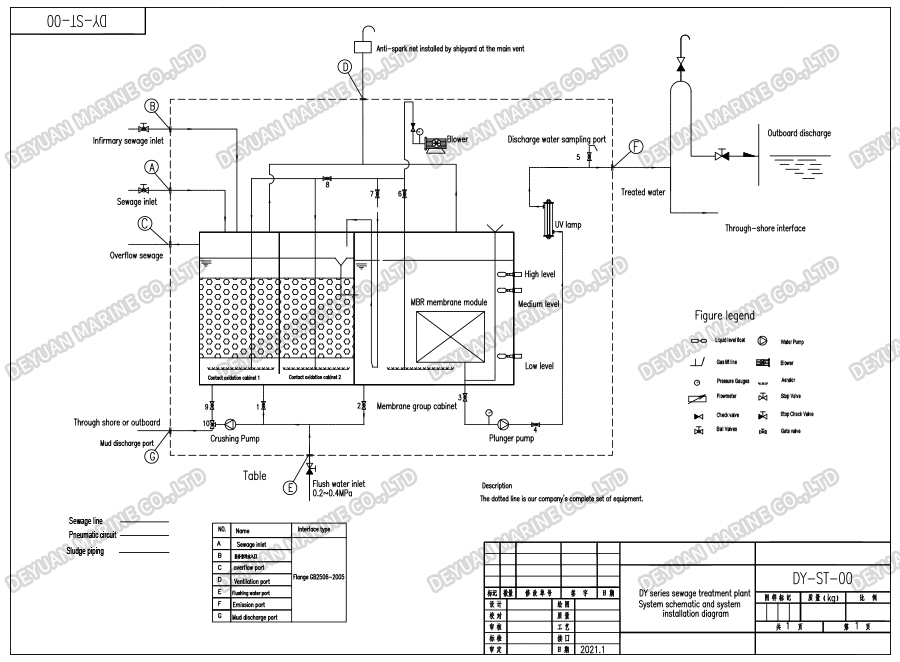

Принципиальная схема системы:
Технические характеристики:
| Сертификат | MEPC.227(64) и GB3552-2018, статьи 5.2.2 и 5.2.4. | |||||
| Источник питания | 220 В переменного тока/380 В переменного тока/415 В переменного тока/440 В переменного тока | |||||
| Модель | Гидравлическая нагрузка (л/д) | Органическая нагрузка (кг/сутки БПК₅) | Габаритные размеры | Вес нетто | ||
| L (мм) | Вт (мм) | Хм) | ||||
| ДИ-10 | 700 | 0.35 | 820 | 745 | 1400 | ~420 |
| ДИ-15 | 1050 | 0.525 | 930 | 850 | 1450 | ~450 |
| ДИ-20 | 1400 | 0.7 | 1100 | 915 | 1450 | ~480 |
| ДИ-30 | 2100 | 1.05 | 1340 | 995 | 1470 | ~560 |
| ДИ-40 | 2800 | 1.4 | 1510 | 1115 | 1470 | ~650 |
| ДИ-50 | 3500 | 1.75 | 1590 | 1215 | 1570 | ~690 |
| ДИ-60 | 4200 | 2.1 | 1740 | 1290 | 1570 | ~730 |
| ДИ-70 | 4900 | 2.45 | 1750 | 1360 | 1770 | ~800 |
| ДИ-80 | 5600 | 2.8 | 1900 | 1416 | 1770 | ~890 |
| ДИ-90 | 6300 | 3.15 | 1900 | 1465 | 1920 | ~1010 |
| ДИ-100 | 7000 | 3.5 | 2030 | 1515 | 1920 | ~1150 |
| ДИ-120 | 8400 | 4.2 | 1900 | 1910 | 2100 | Кастомизация |
| ДИ-150 | 10500 | 5.25 | 2200 | 1910 | 2100 | Кастомизация |
| ДИ-200 | 14000 | 7 | 2440 | 1910 | 2300 | Кастомизация |
| ДИ-250 | 17500 | 8.75 | 2860 | 1910 | 2300 | Кастомизация |
| ДИ-300 | 21000 | 10.5 | 3290 | 1910 | 2300 | Кастомизация |
| ДИ-400 | 28000 | 14 | 3000 | 2600 | 2300 | Кастомизация |
| ДИ-500 | 35000 | 17.5 | 3105 | 3030 | 2300 | Кастомизация |
Состав системы и структурный проект:
Установка спроектирована как интегрированная рамная конструкция, все компоненты которой установлены на общем стальном основании, что обеспечивает простую установку и надежное болтовое соединение с фундаментом судна. Ключевые компоненты включают в себя:
*Основной резервуар разделен на резервуар контактного окисления 1, резервуар контактного окисления 2 и мембранный резервуар MBR.
*Воздуходувка – для аэробной биологической очистки.
*Дробильный насос – для гомогенизации поступающих твердых частиц.
*Плунжерный насос – для рециркуляции и перекачки осадка.
*Ультрафиолетовый (УФ) стерилизатор – для окончательной дезинфекции без использования химикатов.
*Встроенные мембранные модули MBR – для точного разделения твердой и жидкой фаз.
*Электрический блок управления – с программируемым логическим управлением для автоматизированной работы.
*Клапаны и соединительные трубопроводы.
Ключевые особенности и преимущества:
1. Исключительная прозрачность сточных вод – мембранный барьер MBR удаляет взвешенные твердые частицы и болезнетворные микроорганизмы гораздо эффективнее, чем традиционные процессы с активным илом.
2. Компактность – компактная конструкция, необходимая для ограниченного машинного отделения и палубы.
3. Дезинфекция без химикатов. УФ-стерилизация позволяет избежать обработки и хранения опасных химикатов.
4. Гибкость управления – возможность переключения между автоматическим и ручным режимами управления.
5. Низкие эксплуатационные расходы – модульные мембранные картриджи позволяют легко чистить и заменять.
6.Коррозионностойкая конструкция — прочные материалы выдерживают воздействие соленой воды и экстремальные температуры от тропических до арктических.
7. Глобальное признание регулирующих органов – сертификация CCS, BV, RINA, RS, KR, EC обеспечивает бесперебойные проверки в портах по всему миру.
Типичные применения:
*Торговые суда (контейнеровозы, сухогрузы, танкеры).
*Пассажирские паромы и круизные лайнеры.
*Морские буровые установки и добывающие платформы.
*Военные корабли и катера береговой охраны.
*Удаленные островные курорты и прибрежные объекты.
