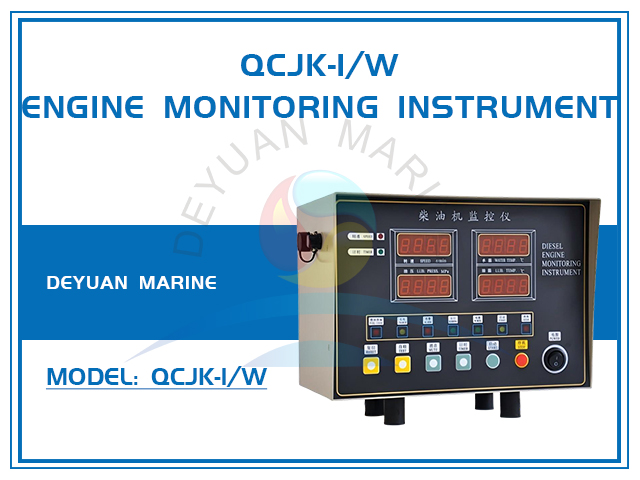

Прибор контроля дизельного двигателя QCJK-I/W

Прибор контроля дизельного двигателя QCJK-I/W

А. Обзор продукта

Монитор дизельных двигателей серии QCJK-I/W представляет собой электронную систему измерения и управления с центральным процессором для полностью автоматического управления дизельными двигателями и генераторными установками. Он может точно определять и отображать скорость дизельного двигателя, давление масла, температуру воды и температуру масла. Он также может своевременно отслеживать вышеуказанные измеренные параметры в соответствии с настройками пользователя и отправлять звуковую сигнализацию, световую сигнализацию, дистанционную сигнализацию и другие сигналы. Если установлена ​​функция выключения, если параметр превышает значение выключения, будет отправлен сигнал выключения для управления электроприводом, чтобы отключить контур топливного масла, автоматически управлять дизельным двигателем для остановки в аварийной ситуации и максимально защитить дизельный двигатель. При этом опционально может быть оборудован соответствующий выносной дисплей для осуществления дистанционного контроля (управления) параметрами работы дизеля.

Он обладает преимуществами передового дизайна, небольшого размера, высокой точности измерения, надежной работы, цифрового дисплея, простоты эксплуатации и установки. Его можно использовать для различных типов дизельных двигателей, таких как корабли и наземные электростанции. Это новое поколение электронных приборов, реализующих мехатронику дизельных двигателей и заменяющих указатели для дизельных двигателей.

Конструкция этого продукта соответствует требованиям спецификации CCS Китайского классификационного общества.

Б. Характеристики продукта

Модульная функциональная конфигурация, интегрированная структура продукта;

Цифровое управление процессором, надежная работа;

Цифровое отображение параметров дизельного двигателя, объединяющее мониторинг, измерение и контроль;

Простота установки и использования, высокая стоимость;

Дистанционный мониторинг, измерение и контроль рабочих параметров (необходимо оборудовать соответствующим выносным дисплеем);

Устойчив к вибрации, влаге, соляному туману, высоким и низким температурам, помехоустойчивости;

Суммарное время работы дизеля;

Автоматическое обнуление нулевой точки давления;

Автоматическая сигнализация и остановка при ненормальной работе дизельного двигателя.

C. Основные технические параметры

3.1 Экологические технические параметры

Температура: +5℃—+55℃

Влажность: 95%

Вибрация: 13,2—100 Гц, амплитуда ускорения: 39,0 м/с².

3.2 Диапазон напряжения источника питания

24 В постоянного тока+30 %—25 %

3.3 Уровень защиты корпуса

IP44

3.4 Диапазон и точность измерения

1 Объекты измерения Диапазон измерения Тип измерения Погрешность измерения

2 скорости 1~5000 об/мин Тип импульса магнитного сопротивления ≤±1 об/мин Зубья для измерения скорости - 60 зубьев

3 Давление масла 0~1,0 МПа, импортное

Датчик 1,5 уровня

4 Температура масла 0–120 ℃ Медный терморезистор (номер деления: Cu50), уровень 1,5.

5 Температура охлаждающей воды 0–120 ℃ Медный терморезистор (номер деления: Cu50), уровень 1,5.

6 Общее количество часов работы 1–9999 ч. Цифровое время ≤0,5 ч.

D. Функция продукта

1. Функция защиты

Когда режим работы дизеля превышает допустимый предел, монитор подает прерывистые звуковые и световые сигналы тревоги. При возвращении режима работы дизеля в нормальное состояние сигнал тревоги автоматически пропадает, а звуковую сигнализацию можно отключить вручную кнопкой «отключить звук» на панели. В то же время сигнал вспышки превращается в плоский свет. Когда рабочее состояние достигает значения настройки остановки, монитор автоматически останавливает привод.
