А. Обзор продукта

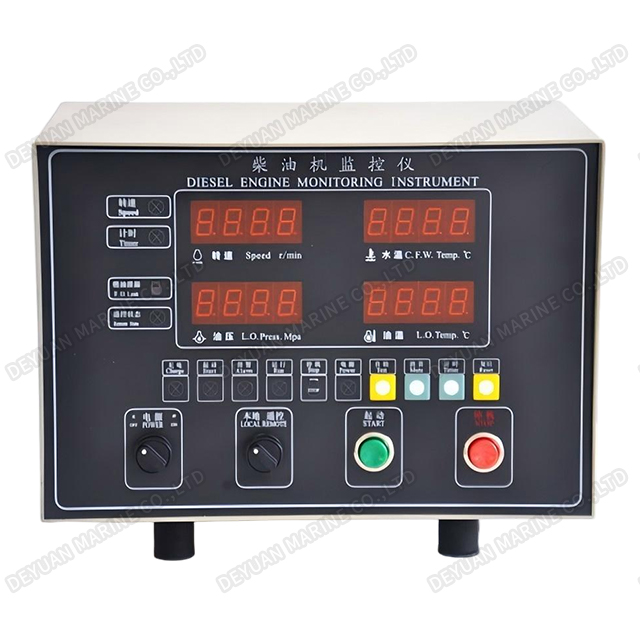

Монитор дизельного двигателя QCJK-I/S7 представляет собой полностью автоматическую электронную систему измерения и контроля дизельного двигателя и генератора, управляемую микрокомпьютером. Он может точно определять и отображать скорость дизельного двигателя, давление масла, температуру воды, температуру масла, давление в коробке передач и может своевременно контролировать вышеуказанные измеренные параметры в соответствии с настройками пользователя, отправлять звуковую сигнализацию, световую сигнализацию, дистанционную сигнализацию и другие сигналы, устанавливать функции запуска и остановки, а также отправлять сигнал остановки для управления электроприводом для отключения контура топливного масла, когда параметр превышает значение остановки, автоматически управлять дизельным двигателем для остановки в аварийной ситуации и максимально защищать дизельный двигатель. При этом опционально может быть оборудован соответствующий выносной дисплей для осуществления дистанционного контроля параметров работы дизеля. Этот монитор обладает преимуществами усовершенствованного дизайна, небольшого размера, высокой точности измерений, надежной работы, цифрового дисплея, простоты эксплуатации и установки и т. д. Его можно использовать для различных типов дизельных двигателей, таких как корабли и наземные электростанции. Это новое поколение электронных приборов, реализующих мехатронику дизельных двигателей и заменяющих указатели для дизельных двигателей.

Конструкция этого продукта соответствует требованиям спецификаций CCS Китайского классификационного общества.

Б. Характеристики продукта

1. Микрокомпьютерное цифровое управление, надежная работа;

2. Цифровое отображение параметров дизельного двигателя, объединяющее мониторинг, измерение и контроль;

3. Модульная функциональная конфигурация, интегрированная структура продукта;

4. Устойчив к вибрации, влаге, солевым брызгам, высоким и низким температурам;

5. Сильная защита от помех, простота установки и использования, высокая стоимость;

6. Дистанционный контроль рабочих параметров и дистанционное управление дизелем;

7. Автоматическое обнуление нулевой точки давления;

8. Суммарное время работы дизеля.

C. Основные технические индикаторы

1. Операционная среда

а. Температура рабочей среды: +5℃～+55℃;

б. Вибрация: 2~25 Гц, амплитуда ±1,6 мм; 25～100Гц, ускорение ±39м/с²;

2. Диапазон и точность измерения скорости.

а. Диапазон отображения: 1～9999 об/мин;

б. Погрешность измерения: ≤±1 об/мин (количество зубцов для измерения скорости — 60 зубьев);

в. Максимальная частота сигнала: 20 кГц;

д. Оборудованный датчик: магниторезистивный импульсный датчик скорости;

3. Диапазон и точность измерения давления.

а. Диапазон отображения: 0～0,8 МПа;

б. Уровень точности: уровень 1,5;

в. Диапазон измерения: 0～0,8 МПа;

д. Оборудованный датчик: Давление представляет собой керамический датчик давления.

4. Диапазон и точность измерения температуры.

а. Диапазон отображения: 0℃～100℃;

б. Уровень точности: уровень 1,5;

в. Диапазон измерения: 0℃～100℃;

д. Оборудованный датчик: датчик медного терморезистора (номер деления: Cu50).

5. Режим отображения

24-битный сегментный светодиодный дисплей.

6. Количество каналов измерения и управления

Скорость: 1 канал;

Давление масла: 1 канал;

Температура воды: 1 канал;

Температура масла: 1 канал;

Суммарное время: 1 канал; (нужно переключить дисплей)

7. Источник питания: 24 В постоянного тока + 30%-25%

8. Уровень защиты корпуса: IP44.

D. Описание функции

1. Значение индикаторных лампочек

Зарядка: индикация зарядки;

Запуск: при поступлении сигнала запуска дизеля загорается индикатор;

Сигнализация: сигнализация предела параметра или сигнализация отключения;

Выключение: индикация выключения;

Источник питания: индикация включения;

Операция: индикация работы;

Статус дистанционного управления: индикация состояния дистанционного управления;

Утечка топлива: световая индикация утечки топлива.

Скорость: когда в окне скорости отображается частота вращения дизельного двигателя, загорается индикатор;

Тайминг: когда в окне скорости отображается совокупное время работы дизельного двигателя, загорается индикатор.

2. Ключевые функции и использование

Выключение: нажмите и удерживайте эту клавишу, монитор подает сигнал выключения, перекрывает топливный тракт и принудительно останавливает дизельный двигатель.

Запуск: нажмите и удерживайте эту клавишу, монитор подает сигнал запуска и вращает дизельный двигатель.

Самопроверка: при отсутствии скорости нажмите эту клавишу, каждый канал монитора имитирует внешние рабочие изменения и выполняет самопроверку по пунктам. При достижении значения настройки тревоги монитор посылает звуковой и визуальный сигнал тревоги. При достижении значения настройки остановки монитор отправляет сигнал автоматического выключения.

Тишина: при появлении сигнала тревоги нажмите кнопку один раз, звуковой сигнал исчезнет, ​​а индикатор тревоги погаснет.

Сброс: нажмите эту кнопку один раз, монитор перезагрузится и снова войдет в состояние защиты измерений.

Питание: выключатель питания.

Местное, дистанционное управление: Переключатель преобразования дистанционного местного управления.

3. Значение символов в рабочем интерфейсе

Скорость: Скорость дизельного двигателя

Давление масла: Давление масла в дизельном двигателе

Температура воды: Температура охлаждающей воды дизельного двигателя.

Температура масла: Температура масла в дизельном двигателе.
