Описание продукта

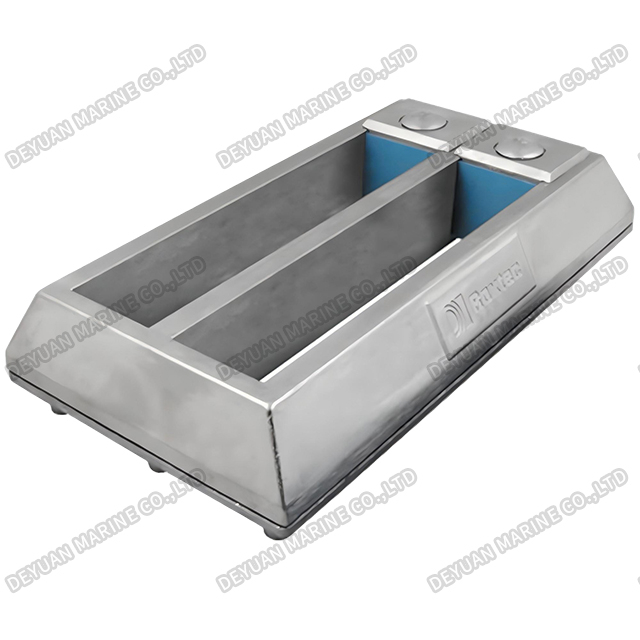

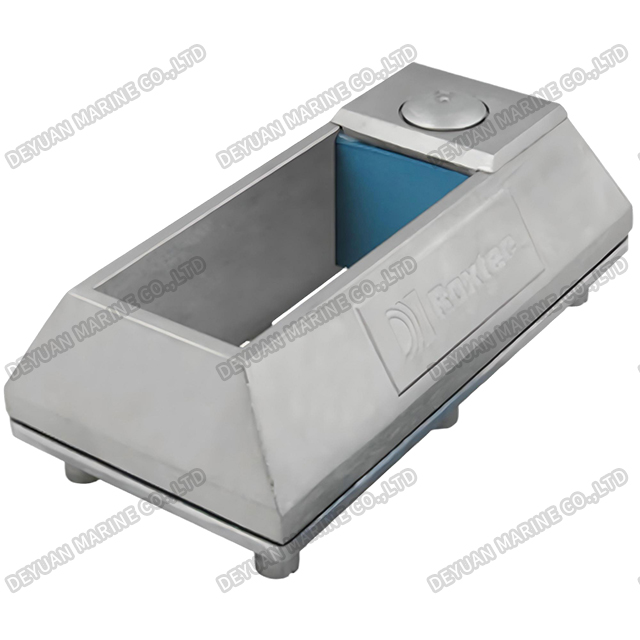

Тип CF8/32 Рамка
Описание продукта
Морская кабельная переходная рама — это высокоэффективная система герметизации, предназначенная для водонепроницаемых и огнестойких кабельных проходок в переборках и палубах судов. Рама, спроектированная в соответствии со строгими стандартами безопасности судов, обеспечивает надежную прокладку кабелей и сохраняет целостность отсека от распространения воды, газа и огня.

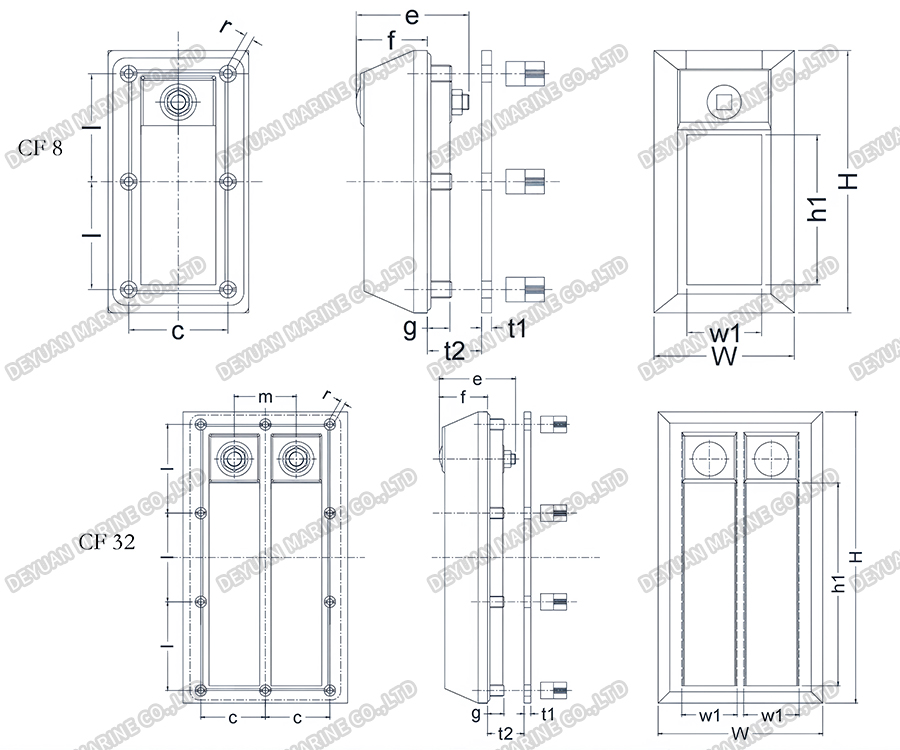

Столбцы рамы (мм)
| Модель рамы | Диапазон и количество диаметров кабеля/трубы | Размер рамы (мм) | |||||||||||||||
| 3,5-10,5 мм | 3,5-16,5 мм | 10,0-25,0 мм | 9,5-32,5 мм | c | e | f | g | I | m | r | т1 | т2 | ч1 | W | H | w1 | |
| CF-8/5 | 4 шт. | 1 шт. | 53 | 59 | 38 | 12 | 60 | 4 | 4 | ~4 | 80 | 75 | 140 | 40 | |||
| CF-8/8 | 8 штук | 53 | 59 | 38 | 12 | 60 | 4 | 4 | ~4 | 80 | 75 | 140 | 40 | ||||
| CF-8/9 | 6шт. | 2 шт. | 1 шт. | 53 | 59 | 38 | 12 | 60 | 4 | 4 | ~4 | 80 | 75 | 140 | 40 | ||
| CF-32/20 | 16 штук | 4 шт. | 51 | 59 | 38 | 12 | 70 | 48 | 4 | 4 | ~4 | 160 | 130 | 230 | 40 | ||
| CF-32/32 | 32шт. | 51 | 59 | 38 | 12 | 70 | 48 | 4 | 4 | ~4 | 160 | 130 | 230 | 40 | |||
| CF-32/41 | 24 шт. | 16 штук | 1 шт. | 51 | 59 | 38 | 12 | 70 | 48 | 4 | 4 | ~4 | 160 | 130 | 230 | 40 | |
Примечание. Размеры в таблице приведены только для справки. Нестандартные размеры могут быть изменены по индивидуальному заказу.
Ключевые особенности
Водонепроницаемое и газонепроницаемое уплотнение. Сохраняет защиту IP68 даже при воздействии воды под высоким давлением.
Огнестойкая конструкция — соответствует стандартам пожарной безопасности A60/A0 (соответствует SOLAS).
Модульность и возможность расширения. Вмещает один или несколько кабелей различного диаметра.
Устойчивость к коррозии. Изготовлен из нержавеющей стали 316L или морского алюминия с дополнительными покрытиями.
Простая установка. Предварительно собранные комплекты поставляются с компрессионными прокладками или эпоксидными уплотнениями для быстрой установки.
Приложения
Машинные отделения и панели управления. Закрепите кабели питания/данных через переборки.
Проходы в палубу и корпус – предотвращают проникновение морской воды.
Морские платформы – Обеспечьте безопасность в опасных зонах.
