Описание продукта
Рама YRS с пятью отверстиями
Описание продукта

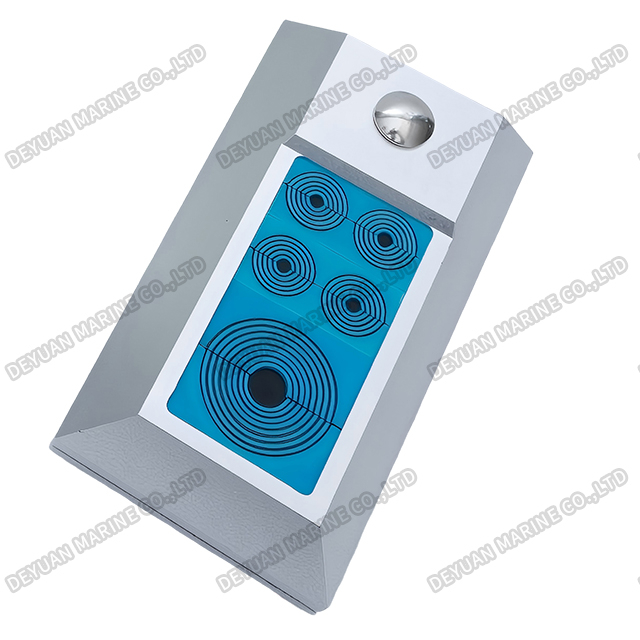

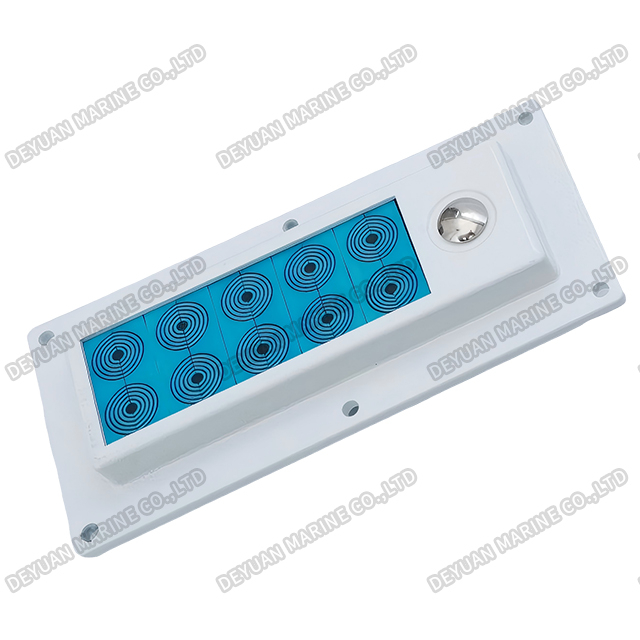

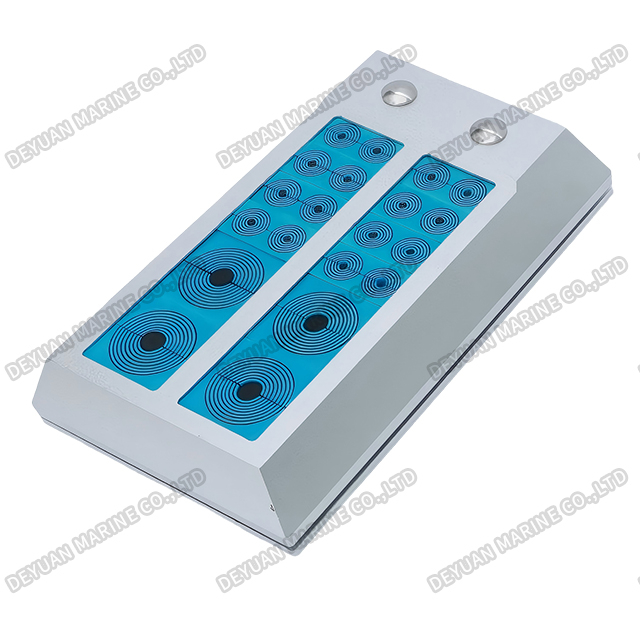

Морская кабельная переходная рама — это высокоэффективная система герметизации, предназначенная для водонепроницаемых и огнестойких кабельных проходок в переборках и палубах судов. Рама, спроектированная в соответствии со строгими стандартами безопасности судов, обеспечивает надежную прокладку кабелей и сохраняет целостность отсека от распространения воды, газа и огня.
Столбцы рамы (мм)
| Модель рамы | Диапазон и количество диаметров кабеля/трубы | Размер рамы (мм) | |||||||||
| 3,5-16,5 мм | 9,5-32,5 мм | 28-43 мм | c | D | H | ч1 | I | w1 | W | ⌀ | |
| КМЛ-10/4 | 2 шт. | 2 шт. | 68.5 | 33 | 173 | 100 | 80.5 | 40 | 80.5 | 5.5 | |
| КМЛ-10/7 | 6шт. | 1 шт. | 68.5 | 33 | 173 | 100 | 80.5 | 40 | 80.5 | 5.5 | |
| КМЛ-10/10 | 10 штук | 68.5 | 33 | 173 | 100 | 80.5 | 40 | 80.5 | 5.5 | ||
| КМЛ-12/3 | 3 шт. | 62 | 33 | 216 | 120 | 193 | 40 | 88 | 8.5 | ||
| КМЛ-12/6 | 4 шт. | 2 шт. | 62 | 33 | 216 | 120 | 193 | 40 | 88 | 8.5 | |
| КМЛ-12/9 | 8 штук | 1 шт. | 62 | 33 | 216 | 120 | 193 | 40 | 88 | 8.5 | |
| КМЛ-12/12 | 12 штук | 62 | 33 | 216 | 120 | 193 | 40 | 88 | 8.5 | ||
| КМЛ-15/3 | 3 шт. | 78.5 | 33 | 233 | 150 | 105.5 | 50 | 90.5 | 5.5 | ||
| КМЛ-16/4 | 4 шт. | 68.5 | 33 | 233 | 160 | 73.7 | 40 | 80.5 | 5.5 | ||
| КМЛ-16/7 | 4 шт. | 3 шт. | 68.5 | 33 | 233 | 160 | 73.7 | 40 | 80.5 | 5.5 | |
| КМЛ-16/10 | 8 штук | 2 шт. | 68.5 | 33 | 233 | 160 | 73.7 | 40 | 80.5 | 5.5 | |
| КМЛ-16/16 | 16 штук | 68.5 | 33 | 233 | 160 | 73.7 | 40 | 80.5 | 5.5 | ||
| КМЛ-30/6 | 6шт. | 71.5 | 33 | 231 | 150 | 109.5 | 50 | 155 | 5.5 | ||
| КМЛ-32/8 | 8 штук | 61.5 | 33 | 241 | 160 | 76.33 | 40 | 135 | 5.5 | ||
| КМЛ-32/14 | 8 штук | 6шт. | 61.5 | 33 | 241 | 160 | 76.33 | 40 | 135 | 5.5 | |
| КМЛ-32/20 | 16 штук | 4 шт. | 61.5 | 33 | 241 | 160 | 76.33 | 40 | 135 | 5.5 | |
| КМЛ-32/32 | 32шт. | 61.5 | 33 | 241 | 160 | 76.33 | 40 | 135 | 5.5 | ||
Примечание. Размеры в таблице приведены только для справки. Нестандартные размеры могут быть изменены по индивидуальному заказу.
Ключевые особенности
Водонепроницаемое и газонепроницаемое уплотнение. Сохраняет защиту IP68 даже при воздействии воды под высоким давлением.
Огнестойкая конструкция — соответствует стандартам пожарной безопасности A60/A0 (соответствует SOLAS).
Модульность и возможность расширения. Вмещает один или несколько кабелей различного диаметра.
Устойчивость к коррозии. Изготовлен из нержавеющей стали 316L или морского алюминия с дополнительными покрытиями.
Простая установка. Предварительно собранные комплекты поставляются с компрессионными прокладками или эпоксидными уплотнениями для быстрой установки.
Приложения
Машинные отделения и панели управления. Закрепите кабели питания/данных через переборки.
Проходы в палубу и корпус – предотвращают проникновение морской воды.
Морские платформы – Обеспечьте безопасность в опасных зонах.
