Описание продукта

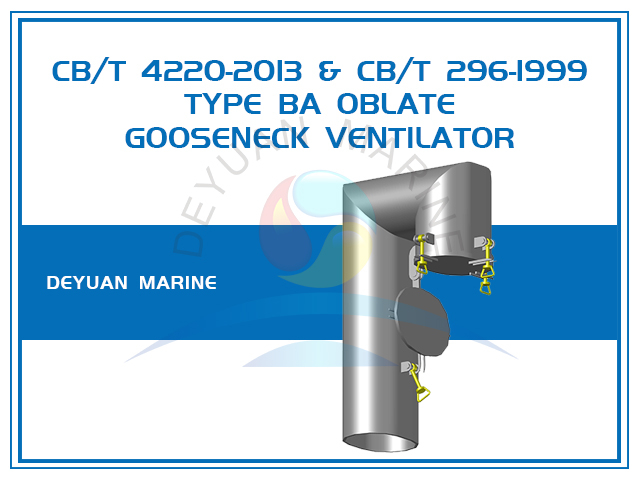

Вентилятор на гибкой шее типа BA со сплющенной трубкой и угловой шейкой под сварку
Этот вентилятор выглядит как гусиная шея, так называемый вентилятор на гусиной шее, он обычно используется на масляном баке или на открытой палубе.
Стандарты на такие морские вентиляторы здесь CB/T 4220-2013 и его предыдущая версия CB/T 296-1999, они равны другим стандартам других стран.
Тип BA представляет собой сплюснутую круглую трубу с прямоугольной сварной горловиной, изготовленную из морской стали или бесшовной стали, чтобы обеспечить надежность и долговечность.

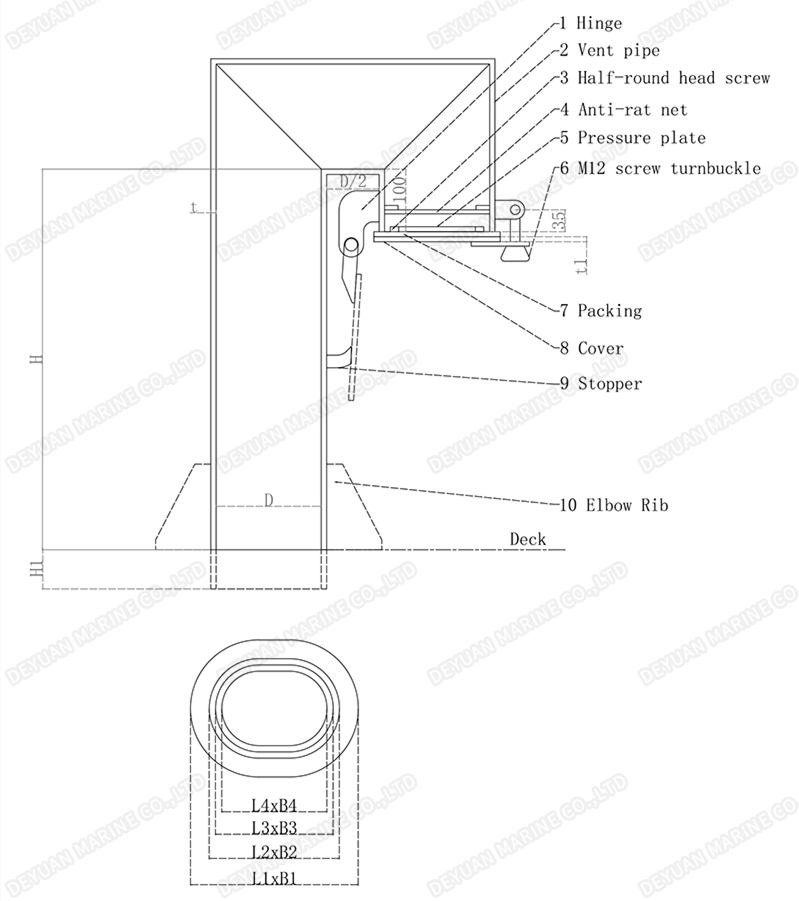

Технический паспорт сплющенных круглых вентиляторов на гибкой шее типа BA:
| DN | Вентиляционная труба | Крышка | Упаковка | Прижимная плита | Винт с головкой | Повернуть пряжка | Масса кг | |||||
| ДxШ | t | L1xB1 | т1 | L1xB1 | L4xB4 | L2xB2 | L3xB3 | L4xB4 | ||||
| 100 | 120x80 | 4 | 138x98 | 6 | 138x98 | 68x28 | 98x58 | 83x43 | 68x28 | 6 | 1 | 20.9 |
| 6 | 146x106 | 8 | 146x106 | 76x36 | 106x66 | 91x51 | 76x36 | 30.3 | ||||
| 8 | 39.1 | |||||||||||
| 150 | 150x120 | 4 | 168x138 | 6 | 168x138 | 98x68 | 128x98 | 113x83 | 98x68 | 8 | 3 | 29.2 |
| 6 | 176x146 | 8 | 176x146 | 106x76 | 136x106 | 121x91 | 106x76 | 42.9 | ||||
| 8.5 | 53.6 | |||||||||||
| 200 | 220x150 | 5 | 240x170 | 6 | 240x170 | 170x100 | 200x130 | 185x115 | 170x100 | 10 | 49.6 | |
| 6 | 246x176 | 8 | 246x176 | 176x106 | 206x136 | 191x121 | 176x106 | 53.7 | ||||
| 8.5 | 76.2 | |||||||||||
| 250 | 280x190 | 5 | 300x210 | 6 | 300x210 | 230x140 | 160x170 | 245x155 | 230x140 | 12 | 65.1 | |
| 6 | 306x216 | 8 | 306x216 | 236x146 | 266x176 | 251x161 | 236x146 | 69.2 | ||||
| 8.5 | 101.1 | |||||||||||
| 300 | 300x240 | 6 | 328x268 | 9 | 328x268 | 258x198 | 288x228 | 273x213 | 258x198 | 14 | 94.7 | |
| 9 | 136.7 | |||||||||||
| Вес основан на высоте H 900 мм, не включает вес H1. | ||||||||||||
