Описание продукта

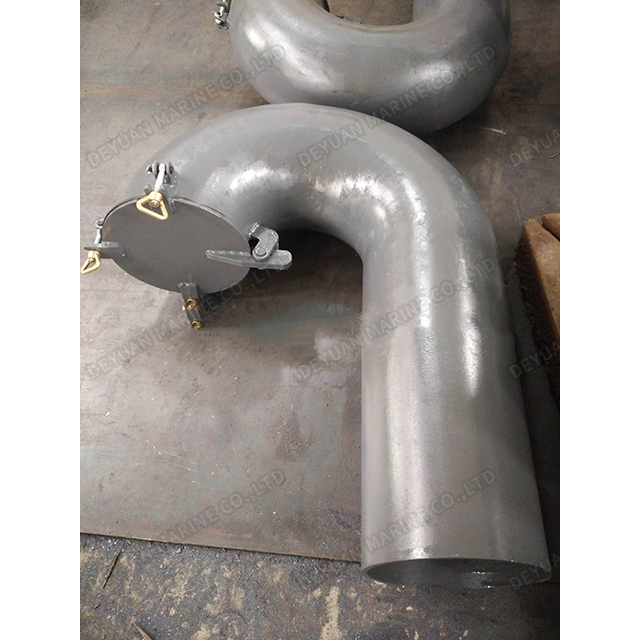

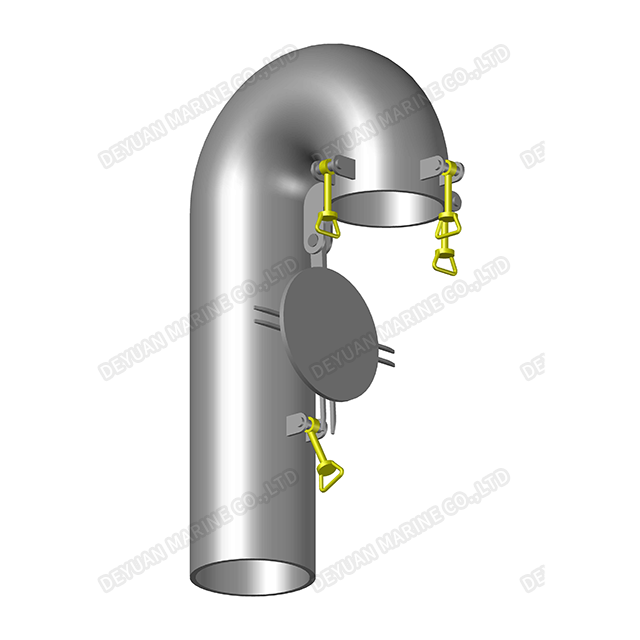

Вентилятор на гибкой шее типа AB с круглой трубкой и прямым изгибом шеи
Этот вентилятор выглядит как гусиная шея, так называемый вентилятор на гусиной шее, он обычно используется на масляном баке или на открытой палубе.
Стандарты на такие морские вентиляторы здесь CB/T 4220-2013 и его предыдущая версия CB/T 296-1999, они равны другим стандартам других стран.
Тип AB представляет собой круглую трубу с прямым изгибом горловины, изготовленную из морской стали или бесшовной стали, чтобы обеспечить надежность и долговечность.

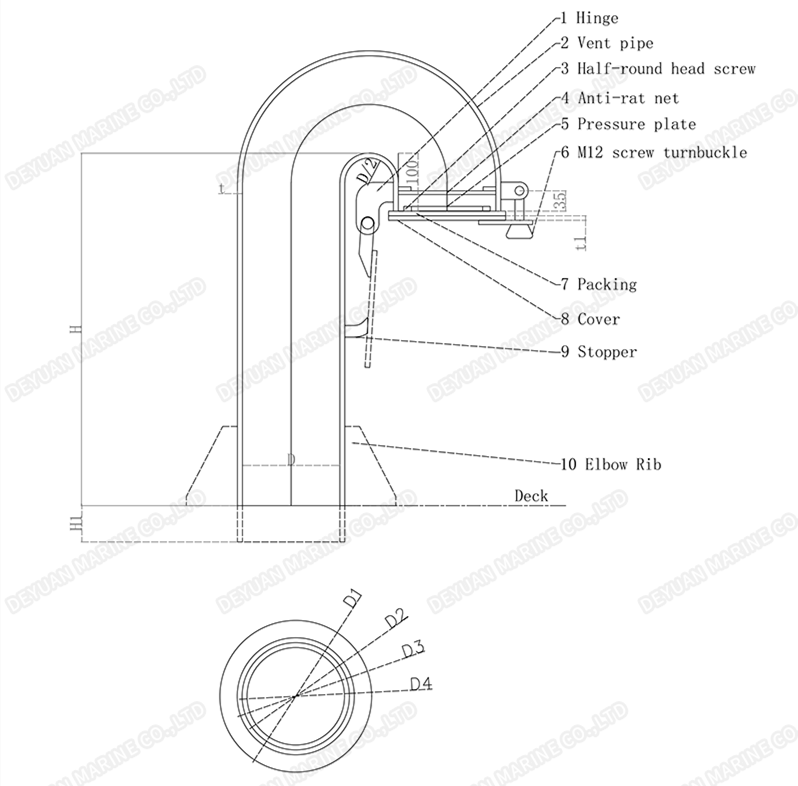

Технический паспорт круглых вентиляторов на гибкой стойке типа AB:
| DN | Вентиляционная труба | Крышка | Упаковка | Прижимная плита | Винт с головкой | Фаркоп | Масса кг | |||||
| D | t | Д1 | т1 | Д1 | Д2 | Д2 | Д3 | Д4 | ||||
| 100 | 108 | 4 | 118 | 6 | 118 | 48 | 78 | 63 | 4 | 1 | 17.7 | |
| 114 | 6 | 124 | 8 | 124 | 54 | 84 | 69 | 27.4 | ||||
| 8 | 31.5 | |||||||||||
| 150 | 159 | 4.5 | 170 | 6 | 170 | 100 | 130 | 115 | 6 | 3 | 31.9 | |
| 168 | 6 | 178 | 8 | 178 | 108 | 138 | 123 | 40.1 | ||||
| 8.5 | 48.6 | |||||||||||
| 200 | 203 | 6 | 213 | 6 | 213 | 143 | 173 | 158 | 8 | 47.4 | ||
| 219 | 229 | 8 | 229 | 159 | 189 | 174 | 58.2 | |||||
| 8.5 | 68.9 | |||||||||||
| 250 | 245 | 6.5 | 255 | 6 | 255 | 185 | 215 | 200 | 10 | 67.6 | ||
| 273 | 283 | 8 | 283 | 213 | 243 | 228 | 77.7 | |||||
| 8.5 | 84.1 | |||||||||||
| 300 | 299 | 7.5 | 309 | 6 | 309 | 239 | 269 | 254 | 12 | 86.6 | ||
| 325 | 335 | 8 | 335 | 265 | 295 | 280 | 90.2 | |||||
| 9 | 93.5 | |||||||||||
| Вес основан на высоте H 900 мм, не включает вес H1. | ||||||||||||
