Вентилятор типа CB с прямоугольной трубкой и изогнутой горловиной CB/T 4220-2013

Торговая марка: ДЭЮАНЬ МОРСКОЙ
Тип: Прямоугольная трубка, Круглая шейка
Стандарт: КБ/Т 296-99 и КБ/Т 4220-13
Модель: Тип КБ
Применение: вентиляция танков/палубы
Номинальный диаметр: 100~500мм
Материал: бесшовная стальная труба или корпусная конструкционная сталь.
штат:

Описание продукта

Вентилятор на гибкой шее с прямоугольной трубкой типа CB и круглой изогнутой горловиной


Этот вентилятор выглядит как гусиная шея, так называемый вентилятор на гусиной шее, он обычно используется на масляном баке или на открытой палубе.


Стандарты на такие морские вентиляторы здесь CB/T 4220-2013 и его предыдущая версия CB/T 296-1999, они равны другим стандартам других стран.


Тип CB представляет собой прямоугольную трубу с круглой изогнутой шейкой, изготовленную из морской стали или бесшовной стали, чтобы обеспечить  надежность и  долговечность.

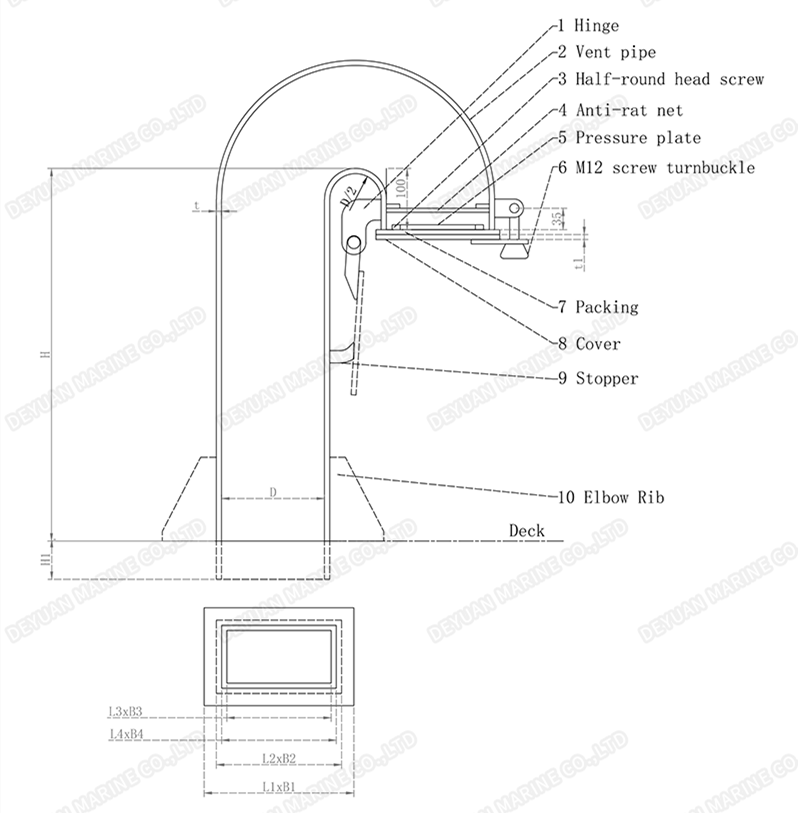

CBT 4220-2013 CB 296T-1999 ТИП CB ПРЯМОУГОЛЬНЫЙ ВЕНТИЛЯТОР НА «ГУСИНОЙ ШЕЕ» 4


Технический паспорт прямоугольных вентиляторов на гибкой стойке типа CB:

DN Вентиляционная труба Крышка Упаковка Прижимная плита Винт с головкой Повернуть
-пряжка
Масса
кг
ДxШ t L1xB1 т1 L1xB1 L4xB4 L2xB2 L3xB3 L4xB4
100 120x80 4 138x98 6 138x98 68x28 98x58 83x43 68x28 6 1 21.1
6 146x106 8 146x106 76x36 106x66 91x51 76x36 29.2
8 40.9
150 150x120 4 168x138 6 168x138 98x68 128x98 113x83 98x68 8 3 30.1
6 176x146 8 176x146 106x76 136x106 121x91 106x76 44.2
8.5 55.2
200 220x150 5 240x170 6 240x170 170x100 200x130 185x115 170x100 10 51.1
6 246x176 8 246x176 176x106 206x136 191x121 176x106 55.3
8.5 78.5
250 280x190 5 300x210 6 300x210 230x140 160x170 245x155 230x140 12 67.1
6 306x216 8 306x216 236x146 266x176 251x161 236x146 71.3
8.5 104.1
300 300x240 6 328x268 9 328x268 258x198 288x228 273x213 258x198 14 97.5
9 140.3
350 360x290 6 390x320 10 390x320 320x250 350x280 335x265 320x250 16 4~8 125.5
9 192.1
400 460x290 6 490x320 490x320 420x280 450x250 435x265 420x250 20 154.3
10 244.6
450 480x350 6 510x380 510x380 440x310 470x340 455x325 440x310 22 194.3
10 308.1
500 600x350 6 630x380 630x380 560x310 590x340 575x325 560x310 24 242.9
10 385.1
Вес основан на высоте H 900 мм, не включает вес H1.
