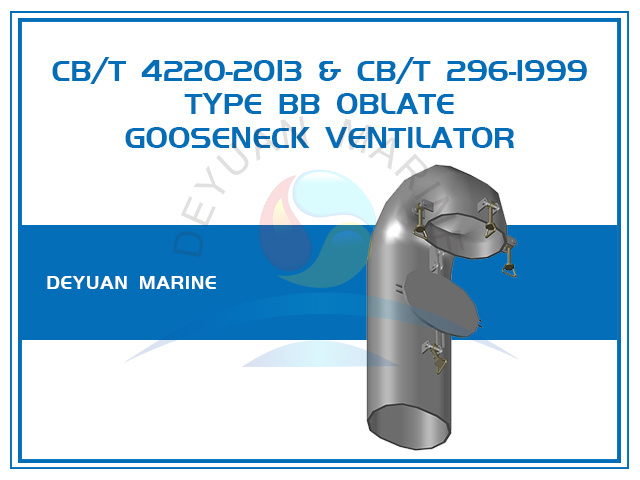

Вентилятор на гибкой шее типа BB со сплющенной трубкой и прямым изгибом шеи CB/T 296-1999

Торговая марка: ДЭЮАНЬ МОРСКОЙ
Тип: сплюснутая трубка, прямо изогнутая шея
Стандарт: КБ/Т 296-99 и КБ/Т 4220-13
Модель: Тип ББ
Применение: вентиляция танков/палубы
Номинальный диаметр: 100~300мм
Материал: бесшовная стальная труба или корпусная конструкционная сталь.
штат:

Описание продукта

Вентилятор типа BB со сплющенной трубкой и изогнутой шеей на гибкой шее


Этот вентилятор выглядит как гусиная шея, так называемый вентилятор на гусиной шее, он обычно используется на масляном баке или на открытой палубе.


Стандарты на такие морские вентиляторы здесь CB/T 4220-2013 и его предыдущая версия CB/T 296-1999, они равны другим стандартам других стран.


Тип BB представляет собой сплюснутую круглую трубу с изогнутой горловиной, изготовленную из морской стали или бесшовной стали, чтобы обеспечить  надежность и  долговечность.


CBT 4220-2013 CBT 296-1999 ТИП BB АППАРАТ ИВЛ 1


Технический паспорт сплющенных круглых вентиляторов на гибкой шее типа BB:


DN Вентиляционная труба Крышка Упаковка Прижимная плита Винт с головкой Повернуть
-пряжка
Масса
кг
ДxШ t L1xB1 т1 L1xB1 L4xB4 L2xB2 L3xB3 L4xB4
100 120x80 4 138x98 6 138x98 68x28 98x58 83x43 68x28 6 1 17.9
6 146x106 8 146x106 76x36 106x66 91x51 76x36 25.8
8 33.1
150 150x120 4 168x138 6 168x138 98x68 128x98 113x83 98x68 8 3 21.7
6 176x146 8 176x146 106x76 136x106 121x91 106x76 33.9
8.5 43.1
200 220x150 5 240x170 6 240x170 170x100 200x130 185x115 170x100 10 37.6
6 246x176 8 246x176 176x106 206x136 191x121 176x106 50.3
8.5 69.5
250 280x190 5 300x210 6 300x210 230x140 160x170 245x155 230x140 12 54.9
6 306x216 8 306x216 236x146 266x176 251x161 236x146 55.7
8.5 84.3
300 300x240 6 328x268 9 328x268 258x198 288x228 273x213 258x198 14 74.5
9 98.7
Вес основан на высоте H 900 мм, не включает вес H1.
