Описание продукта

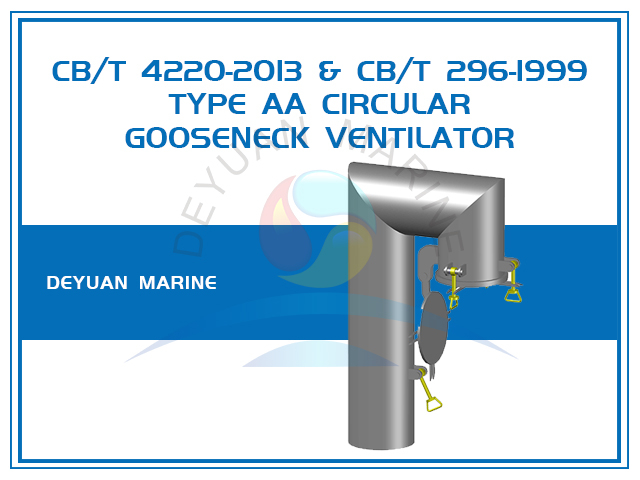

Круговой вентилятор на гибкой шее типа AA с угловой шейкой под сварку
Этот вентилятор выглядит как гусиная шея, так называемый вентилятор на гусиной шее, он обычно используется на масляном баке или на открытой палубе.
Стандарты на такие морские вентиляторы здесь CB/T 4220-2013 и его предыдущая версия CB/T 296-1999, они равны другим стандартам других стран.
Тип AA представляет собой круглую трубу с приваренным уголком, изготовленную из морской стали или бесшовной стали, чтобы обеспечить надежность и долговечность.

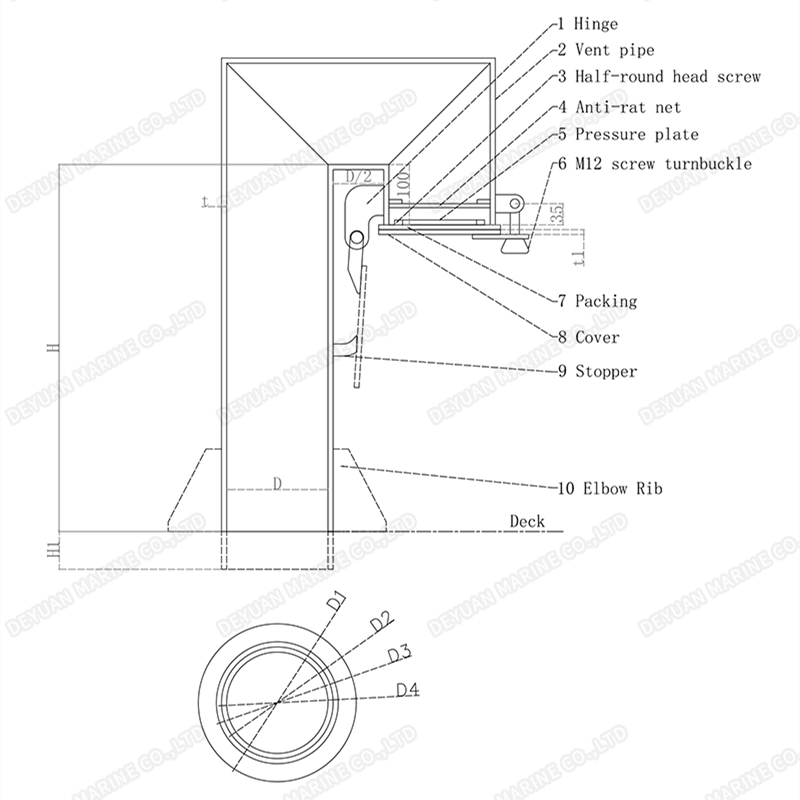

Технический паспорт круглых вентиляторов на гибкой стойке типа AA:
| DN | Вентиляционная труба | Крышка | Упаковка | Прижимная плита | Винт с головкой | Фаркоп | Масса кг | |||||
| D | t | Д1 | т1 | Д1 | Д2 | Д2 | Д3 | Д4 | ||||
| 100 | 108 | 4 | 118 | 6 | 118 | 48 | 78 | 63 | 4 | 1 | 20.7 | |
| 114 | 6 | 124 | 8 | 124 | 54 | 84 | 69 | 31.7 | ||||
| 8 | 37.5 | |||||||||||
| 150 | 159 | 4.5 | 170 | 6 | 170 | 100 | 130 | 115 | 6 | 3 | 38.9 | |
| 168 | 6 | 178 | 8 | 178 | 108 | 138 | 123 | 48.9 | ||||
| 8.5 | 57.6 | |||||||||||
| 200 | 203 | 6 | 213 | 6 | 213 | 143 | 173 | 158 | 8 | 59.4 | ||
| 219 | 229 | 8 | 229 | 159 | 189 | 174 | 61.6 | |||||
| 8.5 | 77.8 | |||||||||||
| 250 | 245 | 6.5 | 255 | 6 | 255 | 185 | 215 | 200 | 10 | 75.6 | ||
| 273 | 283 | 8 | 283 | 213 | 243 | 228 | 91.2 | |||||
| 8.5 | 103.5 | |||||||||||
| 300 | 299 | 7.5 | 309 | 6 | 309 | 239 | 269 | 254 | 12 | 104.3 | ||
| 325 | 335 | 8 | 335 | 265 | 295 | 280 | 113.8 | |||||
| 9 | 132.5 | |||||||||||
| Вес основан на высоте H 900 мм, не включает вес H1. | ||||||||||||
Пожалуйста, проверьте соответствующие ссылки для получения подробной информации о продукте или свяжитесь с нами напрямую.
