Описание продукта

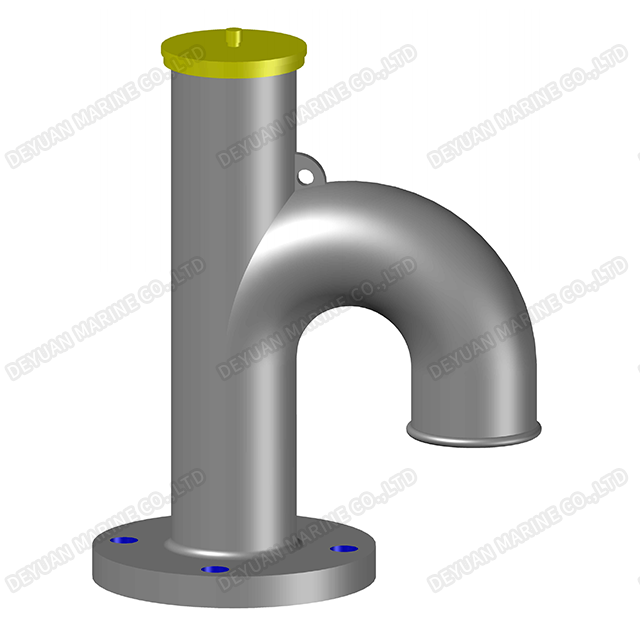

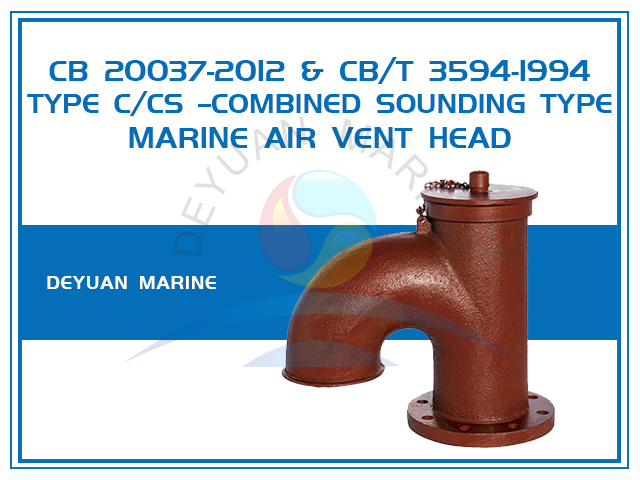

Комбинированный тип морской вентиляционной головки типа C, CS CB 20037-2012 и CB/T 3594-1994
Головки труб для морского воздуха типа C и CS спроектированы, изготовлены и проверены в соответствии со стандартом CB 20037-2012 или CB/T 3594-1944.Они подходят для резервуаров для нефти и воды для различных судов и морских буровых платформ.Фланцы типа C соответствуют стандарту CB/T 4196-2011, а фланцы типа CS соответствуют стандарту GB/T 2501-2010.
Дополнительный диапазон номинальных диаметров составляет DN50~DN100, каждая модель также доступна в исполнении из чугуна и литой стали.
Богатое разнообразие режимов делает наши головки воздуховодов подходящими для большинства сценариев применения, связанных с судами, а строгие требования к качеству делают наши продукты долговечными и беззаботными.

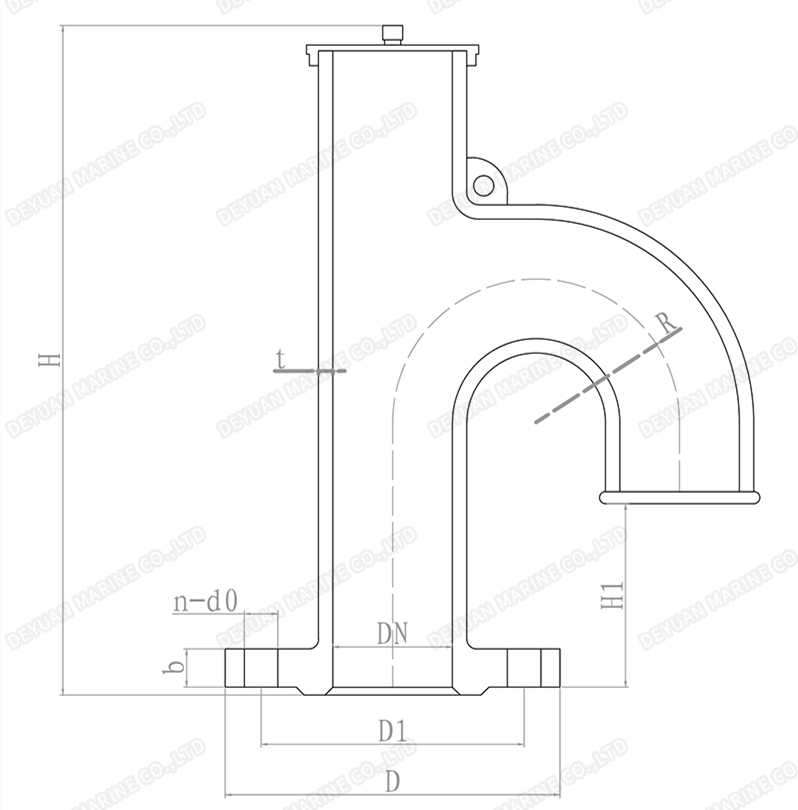

| Номинальный | Размер структуры | Размер фланца | Вес (кг) | ||||||||
| DN | H | H1 | R | t | b | D | Д2 | д0 | n | Чугун | Литая сталь |
| 50 | 280 | 80 | 60 | 6 | 16(13) | 135 | 103 | 15 | 6 | 4.10 | 5.10 |
| 16(16) | 140 | 110 | 14 | 4 | 4.54 | 5.32 | |||||
| 80 | 310 | 80 | 7.5 | 15(14) | 170 | 138 | 15 | 8 | 9.01 | 9.91 | |
| 18(18) | 190 | 150 | 18 | 4 | 9.20 | 10.11 | |||||
| 100 | 370 | 100 | 8 | 15(14) | 190 | 158 | 15 | 8 | 12.90 | 13.81 | |
| 18(18) | 210 | 170 | 18 | 4 | 13.11 | 14.29 | |||||
| Примечание 1: Примечание 1: Верхнее значение в столбце размеров фланцевых соединений одного и того же номинального диаметра — это размер соединения, указанный в GB/T 4196-2011, а нижнее значение — размер соединения, указанный в GB/T 2501-2010. Примечание 2: Значение без скобок в столбце b толщины полки представляет собой толщину чугунной полки, а значение в скобках представляет собой толщину литой стальной полки. | |||||||||||
Если есть интерес, пожалуйста, не стесняйтесь обращаться к нам.
