Описание продукта

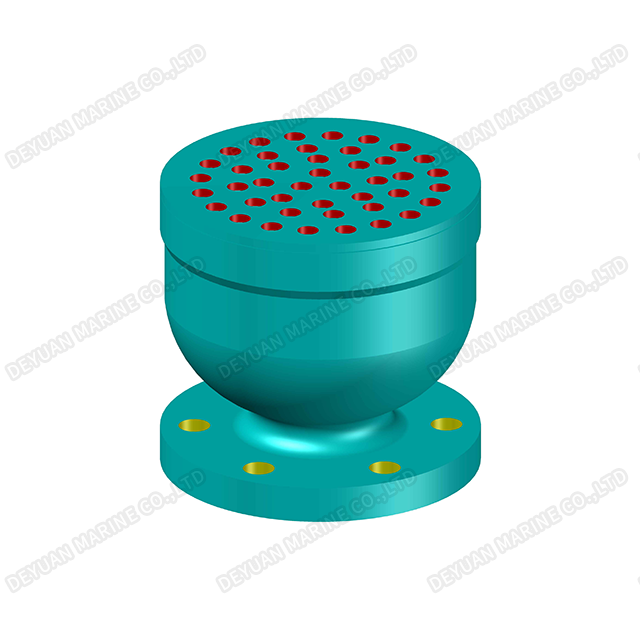

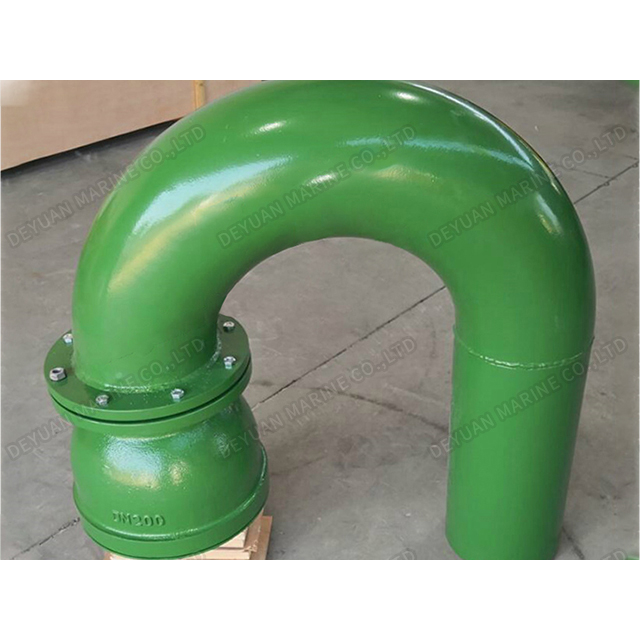

Головка воздухоотводчика на гибкой стойке для морских судов, тип B/BS CB 20037-2012 и CB/T 3594-1994
Головки судовых воздуховодов типов B и BS проектируются, изготавливаются и проверяются в соответствии со стандартами CB 20037-2012 или CB/T 3594-1944.Они подходят для резервуаров для нефти и воды на различных кораблях и морских буровых платформах.Фланцы типа B соответствуют стандарту CB/T 4196-2011, а фланцы типа BS — GB/T 2501-2010.
Дополнительный диапазон номинального диаметра составляет DN50~DN250. Каждая модель также доступна в исполнении из чугуна и литой стали.
Богатое разнообразие режимов позволяет нашей головке воздуховода соответствовать большинству сценариев применения на судах, а строгие требования к качеству делают нашу продукцию долговечной и надежной.

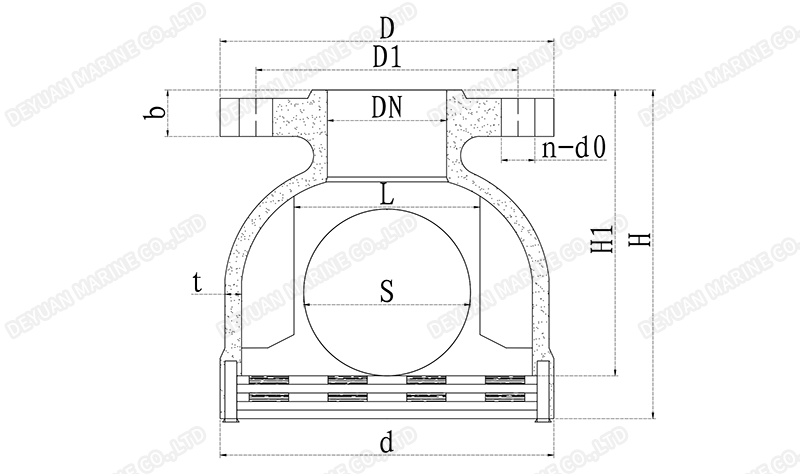

| Номинальный | Общий | Тело | Диаметр шара. | Размер фланца | Направляющее ребро | Вес (кг) | ||||||||
| DN | H | d | H1 | S | t | b | D | Д1 | д0 | n | L | Кол-во | Чугун | Литая сталь |
| 50 | 138 | 140 | 120 | 70 | 7 | 16(13) | 135 | 103 | 15 | 6 | 78 | 4 | 5.20 | 5.70 |
| 16(16) | 140 | 110 | 14 | 4 | 5.82 | 5.99 | ||||||||
| 65 | 168 | 175 | 150 | 80 | 8 | 15(14) | 155 | 123 | 15 | 6 | 88 | 7.29 | 8.20 | |
| 16(16) | 160 | 130 | 14 | 4 | 7.47 | 8.47 | ||||||||
| 80 | 188 | 195 | 170 | 100 | 8 | 15(14) | 170 | 138 | 15 | 8 | 108 | 4 | 8.20 | 9.50 |
| 18(18) | 190 | 150 | 18 | 4 | 9.66 | 9.66 | ||||||||
| 100 | 213 | 235 | 195 | 125 | 15(14) | 190 | 158 | 15 | 8 | 133 | 16.10 | 16.20 | ||
| 18(18) | 210 | 170 | 18 | 4 | 16.69 | 16.79 | ||||||||
| 150 | 248 | 280 | 230 | 175 | 11 | 16(14) | 240 | 208 | 15 | 12 | 183 | 18.40 | 18.40 | |
| 20(20) | 265 | 225 | 18 | 8 | 20.40 | 21.40 | ||||||||
| 200 | 288 | 320 | 270 | 220 | 16(15) | 295 | 264 | 15 | 12 | 228 | 22.10 | 23.80 | ||
| 22(22) | 320 | 280 | 18 | 8 | 23.16 | 24.58 | ||||||||
| 250 | 338 | 370 | 320 | 270 | 12 | 18(16) | 365 | 327 | 17 | 14 | 278 | 28.70 | 29.50 | |
| 24(24) | 375 | 335 | 18 | 12 | 32.29 | 35.79 | ||||||||
| Примечание 1: Примечание 1: Верхнее значение в столбце размеров фланцевого соединения того же номинального диаметра — это размер соединения, указанный в GB/T 4196-2011, а нижнее значение — это размер соединения, указанный в GB/T 2501-2010. Примечание 2: Значение без скобок в столбце b толщины фланца — это толщина чугунного фланца, а значение в скобках — толщина фланца из литой стали. | ||||||||||||||
Если есть интерес, пожалуйста, не стесняйтесь обращаться к нам.
