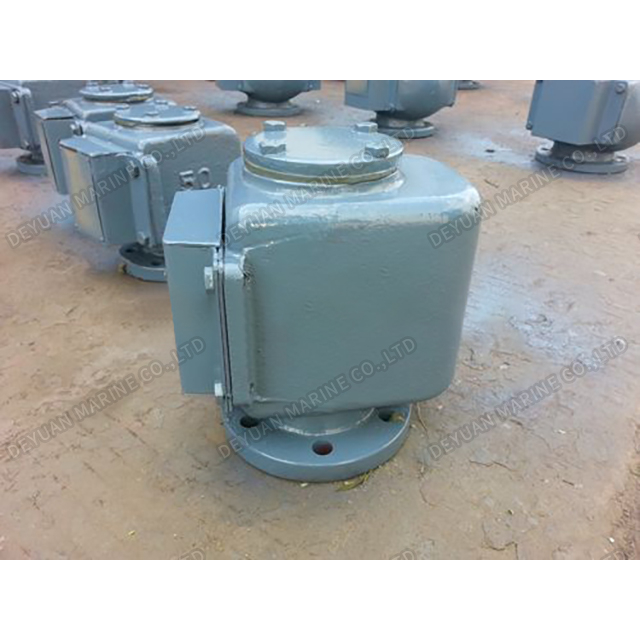

DN50 DN65 Цилиндрический поплавковый морской воздухоотводчик типа D, DS
Головки труб для морского воздуха типа D и DS спроектированы, изготовлены и проверены в соответствии со стандартом CB 20037-2012 или CB/T 3594-1944.Они подходят для резервуаров для нефти и воды для различных судов и морских буровых платформ.Фланцы типа D соответствуют стандарту CB/T 4196-2011, а фланцы типа DS соответствуют стандарту GB/T 2501-2010.

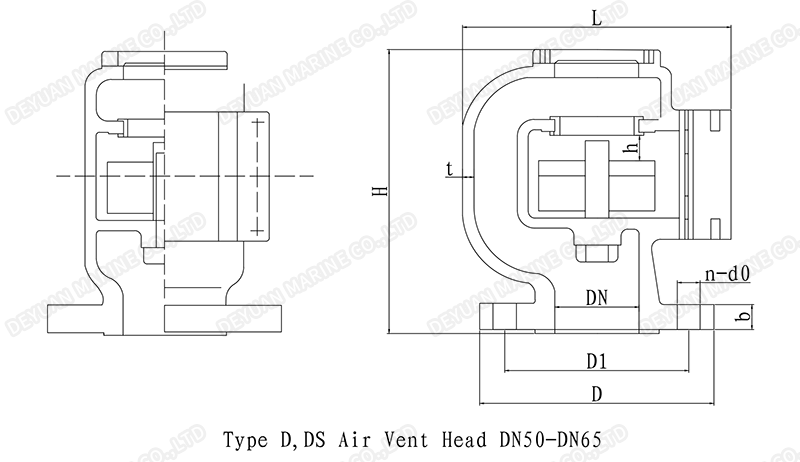

Дополнительный диапазон номинальных диаметров составляет DN50~DN450, каждая модель также доступна в исполнении из чугуна и литой стали с шаровидным графитом.Форма DN 50 и DN 65 отличается от DN80~450, здесь показан чертеж формирователя.
| Номинальный DN | Размер структуры | Размер фланца | h | Масса | ||||||
| H | L | t | b | D | Д1 | д0 | n | |||
| 50 | 170 | 160 | 6.5 | 16 | 135 | 103 | 15 | 6 | 17 | 6.32 |
| 140 | 110 | 14 | 4 | 6.24 | ||||||
| 65 | 217 | 195 | 15 | 155 | 123 | 15 | 6 | 22 | 10.66 | |
| 16 | 160 | 130 | 14 | 4 | 10.37 | |||||
| 80 | 215 | 240 | 7.5 | 15 | 170 | 138 | 15 | 8 | 27 | 22.60 |
| 18 | 190 | 150 | 18 | 4 | 23.01 | |||||
| 100 | 260 | 260 | 8 | 15 | 158 | 15 | 8 | 27.40 | ||
| 18 | 210 | 170 | 18 | 4 | 29.34 | |||||
| 125 | 312 | 340 | 15 | 215 | 183 | 15 | 10 | 44 | 33.70 | |
| 20 | 240 | 200 | 18 | 8 | 35.46 | |||||
| 150 | 357 | 357 | 9 | 16 | 208 | 15 | 12 | 53 | 39.02 | |
| 20 | 265 | 225 | 18 | 8 | 40.94 | |||||
| 200 | 431 | 430 | 16 | 295 | 264 | 15 | 12 | 60 | 63.70 | |
| 22 | 320 | 280 | 18 | 8 | 66.79 | |||||
| 250 | 508 | 494 | 9 | 18 | 365 | 327 | 17 | 14 | 78 | 90.10 |
| 24 | 375 | 335 | 18 | 12 | 93.32 | |||||
| 300 | 627 | 592 | 10 | 19 | 430 | 386 | 21 | 14 | 85 | 110.40 |
| 24 | 440 | 395 | 22 | 12 | 112.67 | |||||
| 350 | 730 | 642 | 20 | 480 | 436 | 21 | 16 | 95 | 121.50 | |
| 26 | 490 | 445 | 22 | 12 | 128.02 | |||||
| 400 | 830 | 725 | 11 | 21 | 530 | 486 | 21 | 16 | 120 | 240.34 |
| 28 | 540 | 495 | 22 | 16 | 258.12 | |||||
| 450 | 930 | 812 | 12 | 21 | 580 | 536 | 21 | 18 | 157 | 294.34 |
| 28 | 595 | 550 | 22 | 16 | 312.78 | |||||
| Примечание: Примечание 1: Верхнее значение в столбце размеров фланцевых соединений одного и того же номинального диаметра — это размер соединения, указанный в GB/T 4196-2011, а нижнее значение — размер соединения, указанный в GB/T 2501-2010. | ||||||||||
Богатое разнообразие режимов делает наши головки воздуховодов подходящими для большинства сценариев применения, связанных с судами, а строгие требования к качеству делают наши продукты долговечными и беззаботными.
Если есть интерес, пожалуйста, не стесняйтесь обращаться к нам.
