Описание продукта
Морской трехфазный асинхронный двигатель серии YS-H
Введение продукта
Морские миниатюрные трехфазные асинхронные двигатели серии YS-H подходят для обычных мест, не подверженных воспламенению и взрыву, а также для машин, не требующих особых требований. Уровень защиты P44. уровень изоляции F. Полезная модель имеет такие преимущества, как высокая эффективность, энергосбережение, большой пусковой момент, низкий уровень шума при нагрузке, высокая надежность, более разумная конструкция, новый и красивый внешний вид и т. д.
Условия окружающей среды
Номинальное напряжение: 380/440 В
Номинальная частота: 50 Гц/60 Гц
Рабочая система: S1
Температура окружающей среды:- 20~+45 С.
Максимальная относительная температура окружающего воздуха не более 95%, присутствует конденсат.
Технические данные и установочные размеры приведены в табл.
Технические данные
| Модель | Мощность (кВт) | Электрический ток | Скорость | Вес (кг) | ||
| 380В | 440В | 50 Гц 60 Гц | ||||
| 380/440 В, 50/60 Гц, 2-полюсный | ||||||
| YS631-2-H | 0.18 | 0.53 | 0.47 | 2720 | 3260 | 10 |
| YS632-2-H | 0.25 | 0.7 | 0.6 | 2730 | 3270 | 11 |
| YS711-2-H | 0.37 | 1.0 | 0.85 | 2800 | 3360 | 14 |
| YS712-2-H | 0.55 | 1.4 | 1.2 | 2800 | 3360 | 15 |
| 380/440 В, 50/60 Гц, 4-полюсный | ||||||
| YS631-4-H | 0.12 | 0.45 | 0.39 | 1340 | 1610 | 11 |
| YS632-4-H | 0.18 | 0.63 | 0.54 | 1340 | 1610 | 11 |
| YS711-4-H | 0.25 | 0.8 | 0.7 | 1400 | 1680 | 14 |
| YS712-4-H | 0.37 | 1.12 | 0.98 | 1400 | 1680 | 15 |
| 380/440 В, 50/60 Гц, 6-полюсный | ||||||
| YS711-6-H | 0.18 | 0.74 | 0.56 | 850 | 1020 | 14 |
| YS712-6-H | 0.25 | 0.95 | 0.83 | 850 | 1020 | 15 |
Судовой трехфазный асинхронный двигатель серии YS-H (H63-H71)
Габаритные размеры и установочные чертежи

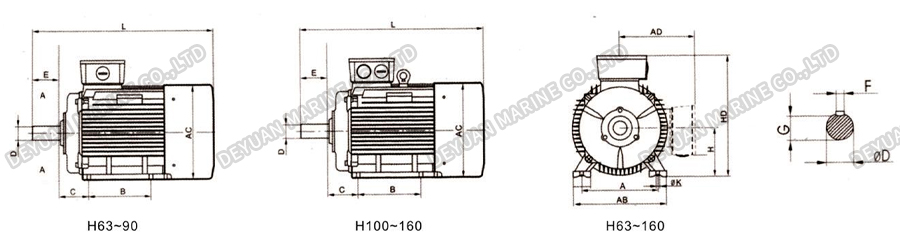

Двигатель B3 с нижней опорой и без фланца на торцевой крышке
| Размер кадра | Плоес | Установочные размеры (мм) | Размер формы (мм) | ||||||||||||
| A | B | C | D | E | F | G | H | K | АБ | переменного тока | ОБЪЯВЛЕНИЕ | HD | L | ||
| 63 | 2.4 | 100 | 80 | 40 | 11 | 23 | 4 | 8.5 | 63 | 7 | 135 | 125 | - | 185 | 225 |
| 71 | 2.4.6 | 112 | 90 | 45 | 14 | 30 | 5 | 11 | 71 | 145 | 140 | - | 200 | 250 | |

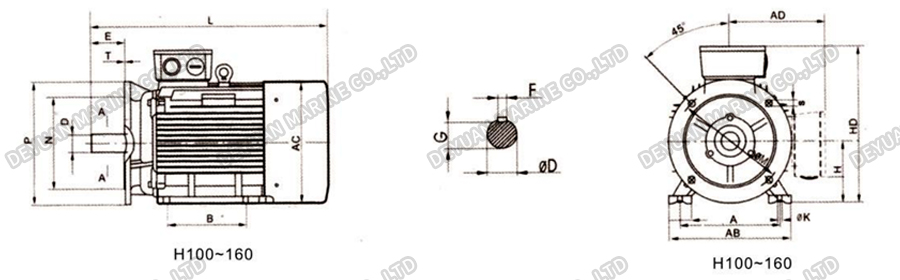

Двигатель B35 с нижней опорой и фланцем (со сквозным отверстием) на торцевой крышке.
| Размер кадра | Плоес | Установочные размеры (мм) | Размер формы (мм) | ||||||||||||||||||
| A | B | C | D | E | F | G | H | K | M | N | P | R | S | T | АБ | переменного тока | ОБЪЯВЛЕНИЕ | HD | L | ||
| 63 | 2.4 | 100 | 80 | 40 | 11 | 23 | 4 | 8.5 | 63 | 7 | 115 | 90 | 140 | 0 | 4-φ10 | 4 | 135 | 125 | 一 | 180 | 225 |
| 71 | 2.4.6 | 112 | 90 | 45 | 14 | 30 | 5 | 11 | 71 | 130 | 110 | 160 | 150 | 140 | 一 | 200 | 250 | ||||

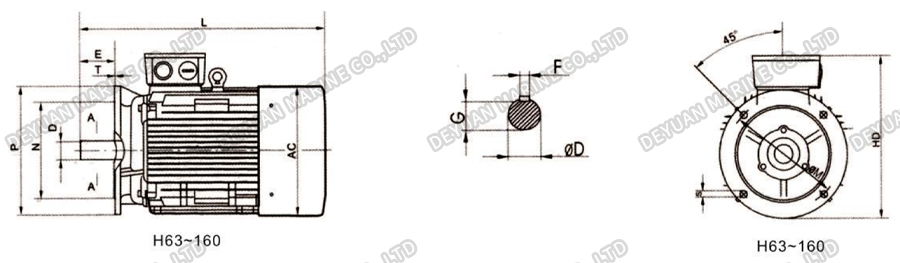

Двигатель B5 с нижней опорой и фланцем (с отверстием для винта) на торцевой крышке
| Размер кадра | Плоес | Установочные размеры (мм) | Размер формы (мм) | |||||||||||||
| D | E | F | G | H | K | М Н | P | R | S | T | переменного тока | HD | L | |||
| 63 | 2.4 | 11 | 23 | 4 | 8.5 | 63 | 7 | 115 | 90 | 140 | 0 | 4-φ10 | 4 | 125 | 185 | 225 |
| 71 | 2.4.6 | 14 | 30 | 5 | 11 | 71 | 130 | 110 | 160 | 140 | 200 | 250 | ||||
