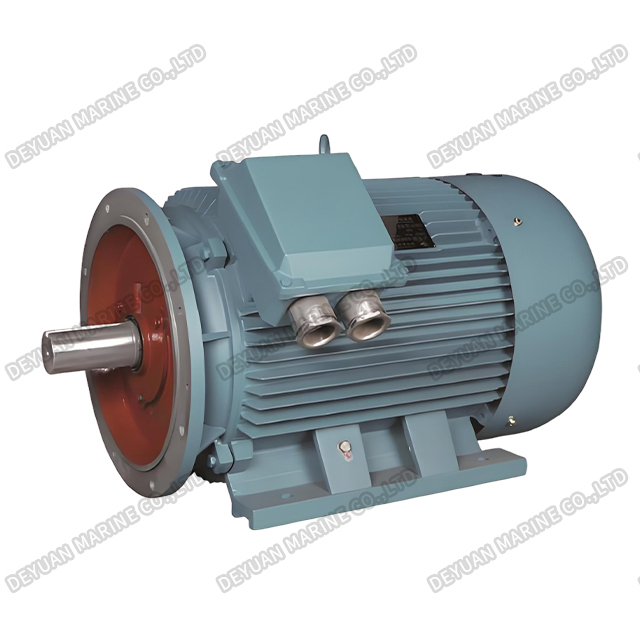

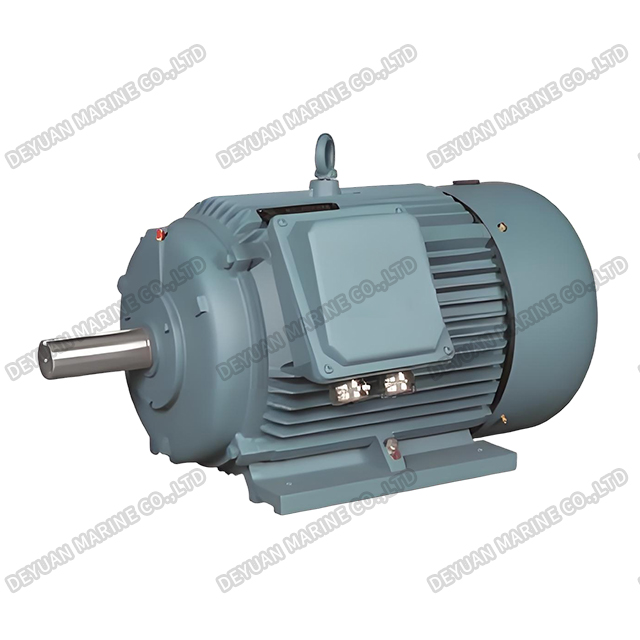

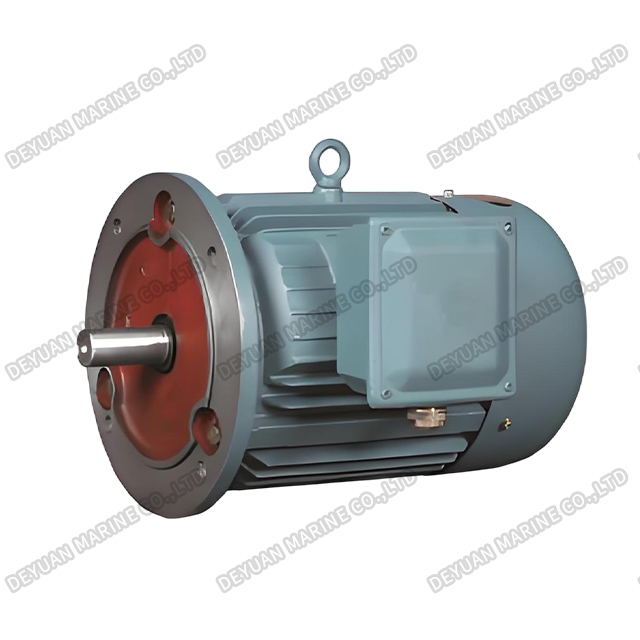

Трехфазный морской двигатель серии YH

Введение продукта

Серия YH представляет собой полностью закрытые судовые трехфазные асинхронные двигатели с самоохлаждением, подходящие для привода различных механизмов на судне, таких как насосы, вентиляторы, сепараторы, гидравлические машины и другое вспомогательное оборудование.

Серия YH разработана в соответствии со стандартом Международной электротехнической комиссии lEC60034-1 «Квота и характеристики вращающихся электрических машин» и действующими «Правилами классификации и постройки стальных морских кораблей».

Строительство

1.Защитаlp44

2. Рама, торцевой щит и крышка подшипника.

Изготовлен из серого чугуна HT200 (GB/T9437), а внешняя поверхность рамы снабжена продольными ребрами охлаждения для усиления эффекта охлаждения.

3. Удлинитель вала

стандартные двигатели имеют цилиндрический удлиненный вал. Двигатели типа 83 и В35 с двумя удлинениями вала поставляются по запросу. но второй удлинитель вала может передавать номинальную мощность только при прямом соединении. Вал изготовлен из высококачественной стали № 45 (GB/T699).

4. Терминальная коробка

Клеммная коробка расположена «с правой стороны», если смотреть на приводной конец. Если клеммная коробка должна быть расположена слева, этот факт необходимо указать при размещении заказа. В клеммной коробке имеется шесть клеммных шпилек, а схема подключения показана на задней стороне крышки. Используемая маркировка клемм полностью соответствует публикации МЭК 34-8. Зазор между двумя соседними проводящими частями должен составлять не менее 8 мм, а все пути утечки - не менее 12 мм. Внутри коробки имеется дополнительная клемма для заземления.

5. Подшипник

Тип и размер подшипников, используемых в этих двигателях, приведены в таблице.

Обозначение типа

Способы монтажа

Варианты монтажа, доступные для корпусов различных типоразмеров, показаны в таблице .

B3: Горизонтальный, на ножке

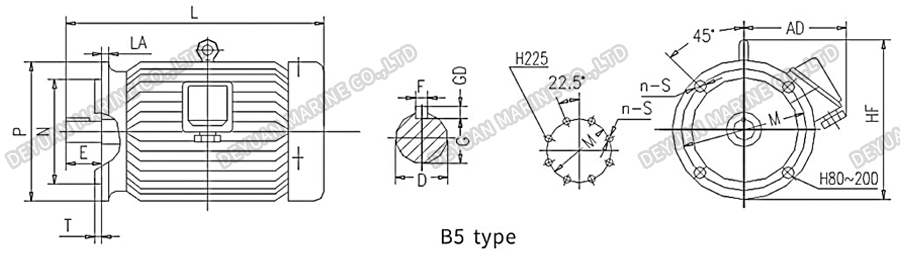

B5: Горизонтальное фланцевое крепление

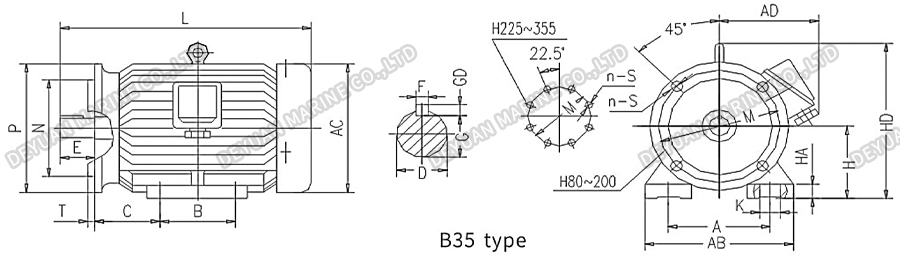

B35: Горизонтальный, на ножке и фланце.

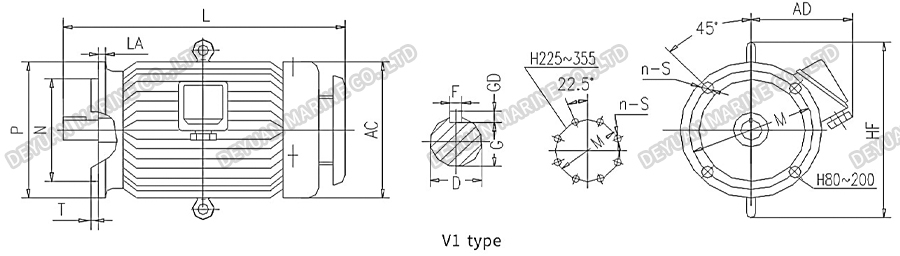

V1: Вертикальный, фланцевый

Подшипник,Сальник

Данные подшипников

Размер кадра	Конец удлинения вала	Удлинительный конец без вала	d	D	B
80	62042Z	62042Z	20	47	14
90	62052Z	62052Z	25	52	15
100	62062Z	62062Z	30	62	16
112	62062Z	62062Z	30	72	19
132	63082Z	63082Z	40	90	23
160	6309	6309	45	100	25
160(В1)	6309	7309	45	100	25
180	6311	6311	55	120	29
180(В1)	6311	7311	55	120	29
200	6312	6312	60	130	31
200(В1)	6312	7312	60	130	31
225	6313	6313	65	140	33
225(В1)	6313	7313	65	140	33
250	6314	6314	70	150	35
250(В1)	6314	7314	70	150	35
2802П	6314	6314	70	150	35
2802П(В1)	6314	7314	70	150	35
2804-8П	6317	6317	85	180	41
2804-8П(В1)	6317	7317	85	180	41
3152П(Б3,Б35)	6316	6316	80	170	39
3152П(В1)	6316	7316	80	170	39
3154-8П(Б3,Б35)	N319	6319	95	200	45
3154-8П(В1)	N319	7319	95	200	45

Данные сальника

Размер кадра	Конец удлинения вала			Конец удлинения вала
Размер кадра	d	D	B	d	D	B
80	20	35	5	20	35	5
90	25	40	5	25	40	5
100	30	52	7	30	52	7
112	30	52	7	30	52	7
132	40	62	5	40	62	5
160	45	65	8	45	65	8
180	55	75	8	55	75	8
200	60	80	8	60	80	8
225	65	90	10	65	90	10
250	70	95	10	70	95	10
280 2П	70	95	10	70	95	10
280 4-8П	85	110	12	80	100	10
315 2П	80	100	10	80	100	10
315 4-8П	95	120	12	95	120	12

Пропитка и обработка поверхности

Обмотки двигателя пропитаны и хорошо обработаны для получения достаточных влагозащищенных, противогрибковых и противосоляных свойств в соответствии со спецификациями для машин с влажным тропическим климатом.

Размер кадра	80～132	160~225	250~355
Интенсивность вибрации (эффективное значение) (мм/с)	1.8	2.8	3.5

Технические данные

2-Бледный

Тип	Номинальная мощность		Номинальный ток (А)		Номинальная скорость (об/мин)		Крутящий момент при заблокированном роторе Номинальный крутящий момент		Максимальный крутящий момент		Полная мощность заторможенного ротора Номинальная мощность		Эффективность (%)		Коэффициент мощности		Вес (кг)
	КВт	HP	50 Гц 380 В	60 Гц 440 В	50 Гц 380 В	60 Гц 440 В	50 Гц 380 В	60 Гц 440 В	50 Гц 380 В	60 Гц 440 В	50 Гц 380 В	60 Гц 440 В	50 Гц 380 В	60 Гц 440 В	50 Гц 380 В	60 Гц 440 В
	КВт	HP	50 Гц 380 В	60 Гц 440 В	50 Гц 380 В	60 Гц 440 В	50 Гц 380 В	60 Гц 440 В	50 Гц 380 В	60 Гц 440 В	50 Гц 380 В	60 Гц 440 В	50 Гц 380 В	60 Гц 440 В	50 Гц 380 В	60 Гц 440 В
Y80M1-2-H	0.75	1	1.8	1.6	2820	3460	1.9		2.1		13		75.0	76.5	0.84	0.82	17
Y80M2-2-H	1.1	1.5	2.6	2.2	2820	3460							76.5	77.5	0.85	0.85	19
Y90S-2-H	1.5	2	3.5	3.1	2840	3470							79.5	80.0	0.82	0.80	23
Y90L-2-H	2.2	3	4.9	4.3	2840	3470							82.5	83.5	0.83	0.81	26
Y100L-2-H	3	4	6.2	5.4	2880	3490							84.0	84.0	0.87	0.86	33
Y112M-2-H	4	5.5	8.2	7.2	2890	3500							86.5	87.0	0.86	0.84	46
Y132S1-2-H	5.5	7.5	11	9.6	2900	3520	1.5		1.8				86.5	86.0	0.88	0.87	78
Y132S2-2-H	7.5	10	14.6	12.9	2900	3520	1.5				12		87.5	87.0	0.89	0.88	90
Y160M1-2-H	11	15	21.6	18.7	2930	3540	1.8						89.0	88.5	0.87	0.87	120
Y160M2-2-H	15	20	28.9	25.1	2930	3540							89.0	90.0	0.88	0.88	135
Y160L-2-H	18.5	25	35.7	30.3	2940	3550							89.5	90.0	0.88	0.89	160
Y180M-2-H	22	30	42.2	36.9	2955	3560							89.5	89.0	0.88	0.88	180
Y200L1-2-H	30	40	57.9	50.3	2960	3560	1.7				11		89.5	89.0	0.88	0.88	215
Y200L2-2-H	37	50	69.4	60.3	2960	3570							92.0	91.5	0.88	0.88	245
Y225M-2-H	45	60	85.9	76.3	2970	3580							90.5	90.5	0.88	0.86	330
Y250M-2-H	55	75	103.2	91.7	2970	3580							92.0	90.5	0.88	0.87	400
Y280S-2-H	75	100	139.2	120.9	2970	3580							92.0	91.5	0.89	0.89	535
Y280M-2-H	90	125	167.1	143.5	2970	3580	1.4						93.0	92.5	0.88	0.89	550
Y315S-2-H	110	150	203.01	180.24	2970	3580					10		92.5	91	0.89	0.88	980
Y315M-2-H	132	175	242.30	215.11	2970	3580							93.0	91.5	0.89	0.88	1080
Y315L1-2-H	160	220	292.13	259.32	2970	3580							93.5	92	0.89	0.88	1160
Y315L2-2-H	200	270	365.16	324.15	2970	3580							93.5	92	0.89	0.88	1260
Y355M-2-H	250	350	451.38	400.63	2970	3580	11		1.9				93.5	92	0.90	0.89	1600
Y355L-2-H	315	422	565.71	502.07	2970	3580	11		1.9				94.0	92.5	0.90	0.89	1800

4-Бледный

Тип	Номинальная мощность		Номинальный ток (А)		Номинальная скорость (об/мин)		Крутящий момент при заблокированном роторе Номинальный крутящий момент		Максимальный крутящий момент		Полная мощность заторможенного ротора Номинальная мощность		Эффективность (%)		Коэффициент мощности		Вес (кг)
Тип	кВт	HP	50 Гц 380 В	60 Гц 440 В	50 Гц 380 В	60 Гц 440 В	50 Гц 380 В	60 Гц 440 В	50 Гц 380 В	60 Гц 440 В	50 Гц 380 В	60 Гц 440 В	50 Гц 380 В	60 Гц 440 В	50 Гц 380 В	60 Гц 440 В	Вес (кг)
Y80M1-4-H	0.55	0.7	1.5	1.4	1390	1710	2.0		2.1		13		72.5	74.0	0.75	0.71	17
Y80M1-4-H	0.75	1	2.1	1.8	1390	1710	1.9						74.0	76.0	0.75	0.72	19
Y90S-4-H	1.1	1.5	2.7	2.4	1400	1710							78.0	79.0	0.78	0.75	23
Y90L-4-H	1.5	2	3.6	3.2	1400	1710							79.0	80.5	0.80	0.77	26
Y100L1-4-H	2.2	3	5.0	4.5	1420	1730							81.5	82.5	0.81	0.78	36
Y100L1-4-H	3	4	6.8	5.9	1420	1730							83.0	85.0	0.81	0.78	39
Y112M-4-H	4	5.5	8.9	7.7	1440	1750							84.5	86.0	0.81	0.79	47
Y132S-4-H	5.5	7.5	11.7	10	1440	1750							86.0	88.0	0.83	0.82	78
Y132M-4-H	7.5	10	15.4	13.2	1440	1750	1.8		2.0				87.0	88.5	0.85	0.84	98
Y160M-4-H	11	15	22.6	19.5	1460	1760					12		88.5	89.0	0.83	0.83	123
Y160L-4-H	15	20	30.5	26.3	1460	1760							89.0	90.0	0.84	0.83	152
Y180M-4-H	18.5	25	35.9	30.8	1470	1770							91.0	91.5	0.86	0.86	180
Y180L-4-H	22	30	42.2	36.9	1470	1770							91.0	91.0	0.87	0.86	200
Y200L-4-H	30	40	57.3	49.8	1480	1780	1.7		1.9		11		91.5	92.0	0.87	0.86	260
Y225S-4-H	37	50	70.2	60.3	1480	1780							92.0	92.5	0.87	0.87	321
Y225M-4-H	45	60	84.0	73.4	1480	1780							92.5	92.5	0.88	0.87	355
Y250M-4-H	55	75	103.8	88.7	1480	1780							92.5	92.5	0.88	0.88	417
Y280S-4-H	75	100	139.2	120	1480	1790							93.0	92.5	0.88	0.88	550
Y280M-4-H	90	125	164.3	141.9	1480	1790							93.5	93.5	0.89	0.89	650
Y315S-4-H	110	150	200.84	177.32	1480	1790	1.6						93.5	92.5	0.89	0.88	1000
Y315M-4-H	132	175	239.72	211.64	1480	1790	1.4		1.8		10		94.0	93	0.89	0.88	1100
Y315L1-4-H	160	220	289.04	255.16	1480	1790							94.5	93.5	0.89	0.88	1160
Y315L2-4-H	200	270	361.30	318.95	1480	1790							94.5	93.5	0.89	0.88	1260
Y355M-4-H	250	350	464.46	410.15	1480	1790	1.2		1.9				94.0	93	0.87	0.86	1600
Y355L1-4-H	315	422	582.12	514.03	1480	1790							94.5	93.5	0.87	0.86	1800
Y355L2-4-H	350	466	662.3	571.1	1480	1790							94.5	93.5	0.9	0.87	2000

6-Бледный

Тип	Номинальная мощность		Номинальный ток (А)		Номинальная скорость (об/мин)		Крутящий момент при заблокированном роторе Номинальный крутящий момент		Максимальный крутящий момент		Полная мощность заторможенного ротора Номинальная мощность		Эффективность (%)		Коэффициент мощности		Вес (кг)
	Номинальная мощность		Номинальный ток (А)		Номинальная скорость (об/мин)				Максимальный крутящий момент		Полная мощность заторможенного ротора Номинальная мощность		Эффективность (%)		Коэффициент мощности
	КВт	HP	50 Гц 380 В	60 Гц 440 В	50 Гц 380 В	60 Гц 440 В	50 Гц 380 В	60 Гц 440 В	50 Гц 380 В	60 Гц 440 В	50 Гц 380 В	60 Гц 440 В	50 Гц 380 В	60 Гц 440 В	50 Гц 380 В	60 Гц 440 В
Y90S-6-H	0.75	1	2.2	2.0	910	1130	1.8		2.0		13		72.5	74.0	0.70	0.67	20
Y90L-6-H	1.1	1.5	3.2	2.9	910	1130							72.5	74.0	0.71	0.68	24
Y100L-6-H	1.5	2	4.0	3.5	940	1150							77.5	79.5	0.73	0.70	33
Y112M-6-H	2.2	3	5.8	5.2	940	1150							79.5	82.0	0.72	0.68	47
Y132S-6-H	3	4	7.2	6.4	960	1170							83.5	83.5	0.76	0.74	66
Y132M1-6-H	4	5.5	9.5	8.2	960	1170							84.0	86.0	0.76	0.74	80
Y132M2-6-H	5.5	7.5	12.5	10.7	960	1170							86.0	87.5	0.78	0.77	90
Y160M-6-H	7.5	10	17.1	14.8	970	1170	1.7		1.9		12		87.5	88.5	0.76	0.75	100
Y160L-6-H	11	15	25.0	21.7	970	1170							88.0	88.5	0.76	0.75	125
Y180L-6-H	15	20	33.0	29.3	970	1180							88.5	88.5	0.78	0.76	195
Y200L1-6-H	18.5	25	37.6	32.7	980	1180							90.0	90.5	0.83	0.82	225
Y200L2-6-H	22	30	44.7	38.9	980	1180							90.0	90.5	0.83	0.82	275
Y225M-6-H	30	40	61.1	53.1	990	1190	1.5		1.9		11		91.0	91.5	0.82	0.81	325
Y250M-6-H	37	50	71.0	61.3	980	1180							91.0	91.0	0.87	0.87	430
Y280S-6-H	45	60	86.4	74.6	980	1190							92.0	92.0	0.86	0.85	505
Y280M-6-H	55	75	103.2	89.7	980	1190							92.0	92.5	0.88	0.87	540
Y315S-6-H	75	100	141.14	123.98	980	1190	1.2		1.7				92.8	92.3	0.87	0.86	990
Y315M-6-H	90	125	168.64	148.13	980	1190							93.2	92.7	0.87	0.86	1080
Y315L1-6-H	110	150	205.46	180.47	980	1190							93.5	93	0.87	0.86	1150
Y315L2-6-H	132	175	245.76	215.86	980	1190					10		93.8	93.3	0.87	0.86	1210
Y355M1-6-H	160	220	302.00	265.30	980	1190	1.1		1.8				93.6	93.1	0.87	0.85	1500
Y355M2-6-H	200	270	376.69	330.91	980	1190							93.8	93.3	0.86	0.85	1700
Y355L1-6-H	250	350	468.86	411.88	980	1190							94.2	93.7	0.86	0.85	1900
Y355L2-6-H	280	373	537.88	464.53	980	1190							93.7	93.2	0.85	0.84	2100

8-Бледный

Тип	Номинальная мощность		Номинальный ток (А)		Номинальная скорость (об/мин)		Крутящий момент при заблокированном роторе Номинальный крутящий момент		Максимальный крутящий момент		Полная мощность заторможенного ротора Номинальная мощность		Эффективность (%)		Коэффициент мощности		Вес (кг)
Тип	КВт	HP	50 Гц 380 В	60 Гц 440 В	50 Гц 380 В	60 Гц 440 В	50 Гц 380 В	60 Гц 440 В	50 Гц 380 В	60 Гц 440 В	50 Гц 380 В	60 Гц 440 В	50 Гц 380 В	60 Гц 440 В	50 Гц 380 В	60 Гц 440 В	Вес (кг)
Y132S-8-H	2.2	3.0	5.8	5.2	710	860	1.7		1.9		13		80.0	81.0	0.72	0.68	66
Y132M-8-H	3.0	4.0	7.6	6.8	710	860							82.5	83.5	0.73	0.69	80
Y160M1-8-H	4.0	5.5	10.5	9.1	720	870							84.0	86.0	0.69	0.67	92
Y160M2-8-H	5.5	7.5	13.4	11.5	720	870							85.5	87.0	0.73	0.72	105
Y160L-8-H	7.5	10	17.7	15.5	720	870					12		86.0	87.0	0.75	0.73	130
Y180L-8-H	11	15	25.6	22.2	730	880	1.6		1.8				87.0	88.0	0.75	0.74	175
Y200L-8-H	15	20	33.3	29.2	730	880							89.0	90.0	0.77	0.75	255
Y225S-8-H	18.5	25	40.3	35.6	740	890							90.5	91.0	0.77	0.75	300
Y225M-8-H	22	30	47.4	41.7	730	890							90.5	91.0	0.78	0.76	320
Y250M-8-H	30	40	64.7	57.1	740	890					11		91.5	92.0	0.77	0.75	420
Y280S-8-H	37	50	79.8	68.9	740	890							91.5	91.5	0.77	0.77	515
Y280M-8-H	45	60	94.8	80.8	740	890							92.5	92.5	0.78	0.79	550
Y315S-8-H	55	75	113.54	98.59	740	890	1.2		1.7				92.0	91.5	0.80	0.80	1000
Y315M-8-H	75	100	152.09	132.06	740	890							92.5	92.0	0.81	0.81	1100
Y315L1-8-H	90	125	179.31	155.69	740	890							93.0	92.5	0.82	0.82	1160
Y315L2-8-H	110	150	218.45	189.63	740	890					10		93.3	92.8	0.82	0.82	1230
Y355M1-8-H	132	175	264.8	229.93	740	890	1.1		1.8				93.5	93.0	0.81	0.81	1500
Y355M2-8-H	160	220	320.30	278.10	740	890							93.7	93.2	0.81	0.81	1600
Y355L-8-H	200	270	399.09	346.51	740	890							94.0	93.5	0.81	0.81	1800

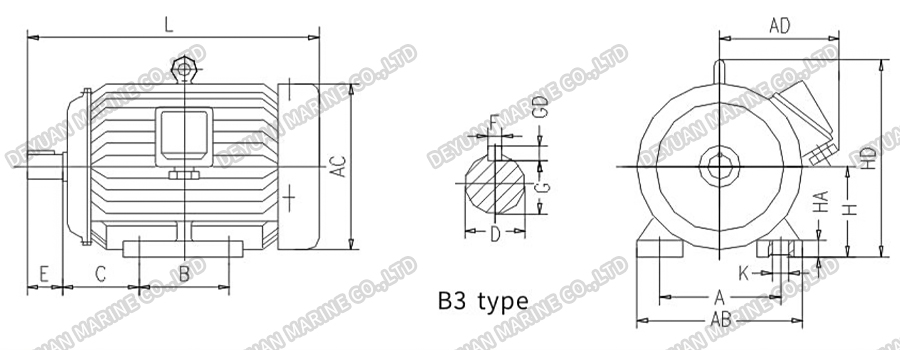

Монтажные и габаритные размеры

Размер кадра	Монтажные и габаритные размеры
	A	B	C	D	E	F	G	ГД	H	K	АБ	переменного тока	ОБЪЯВЛЕНИЕ	ХА	HD	L
80	125	100	50	19	40	6	15.5	6	80	10	165	165	160	12	205	290
90-е годы	140		56	24	50	8	20	7	90		180	180	175	14	225	320
90L		125														350
100L	160	140	63	28	60		24		100	12	205	205	185	16	250	385
112М	190		70						112		245	230	195	18	270	405
132С	216		89	38	80	10	33	8	132		280	270	245	20	320	480
132М		178														520
160М	254	210	108	42	110	12	37		160	15	330	325	270	22	385	605
160L		254														650
180М	279	241	121	48		14	42.5	9	180		355	360	290	24	425	670
180L		279														710
200L	318	305	133	55		16	49	10	200	19	395	400	355	28	475	780
225С	356	286	149	55/60	110/140	16/18	49/53	10/11	225		435	450	370	30	530	825
225М		311														820/850
250М	406	349	168	60/65	140	18	53/58	11	250	24	490	495	455	32	570	935
280С	457	368	190	65/75		18/20	58/67,5	11/12	280		550	550	576	38	640	1020
280М		419														1070
315С	508	406	216	65/80	170	18/22	58/71	14.11.	315	28	635	645	680	51	865	1270
315М		457/508														1340
315L
355М	610	560	254	75/95		20/25	67,5/86	14 декабря	355	28	730	750	470	53	1035	1570
355L		630
Примечание. В числителях дробей в таблице указаны данные для 2-полюсных двигателей, а в знаменателях дробей — данные для двигателей более чем 2-полюсных.

Трехфазный морской двигатель серии YH-DEYUAN MARINE8

Размер кадра	Монтажные и габаритные размеры
	D	E	F	G	ГД	M	N	P	S	T	Количество крепежных отверстий	переменного тока	ОБЪЯВЛЕНИЕ	ВЧ	Лос-Анджелес	L
80	19	40	6	15.5	6	165	130	200	12	3.5	4	165	160	230	12	290
90-е годы	24	50	8	20	7							180	175	235		320
90L																345
100L	28	60		24		215	180	250	15	4		205	185	275	14	385
112М												230	195	285		405
132С	38	80	10	33	8	265	230	300				270	245	340	18	480
132М																520
160М	42	110	12	37		300	250	350	19	5		325	270	400		605
160L																650
180М	48		14	42.5	9							360	290	420		670
180L																705
200L	55		16	49	10	350	300	400				400	355	470		780
225С	55/60	110/140	16/18	49/53	10/11	400	350	450			8	450	370	530	20	825
225М																820/850
Примечание. В числителях дробей в таблице указаны данные для 2-полюсных двигателей, а в знаменателях дробей — данные двигателей более чем 2-полюсных.

Трехфазный морской двигатель серии YH-DEYUAN MARINE9

Размер кадра	Монтажные и габаритные размеры
	A	B	C	D	E	F	G	ГД	H	K	M	N	P	S	T	Количество крепежных отверстий	АБ	переменного тока	АД ГА		HD	L
80	125	100	50	19	40	6	15.5	6	80	10	165	130	200	12	3.5	4	165	165	160	12	205	290
90-е годы	140		56	24	50	8	20	7	90								180	180	175	14	225	320
90L		125																				350
100L	160	140	63	28	60		24		100	12	215	180	250	15	4		205	205	185	16	250	385
112М	190		70						112								245	230	195	18	270	405
132С	216		89	38	80	10	33	8	132		265	230	300				280	270	245	20	320	480
132М		178																				520
160М	254	210	108	42	110	12	37		160	15	300	250	350	19	5		330	325	270	22	385	605
160L		254																				650
180М	279	241	121	48		14	42.5	9	180								355	360	290	24	425	670
180L		279																				710
200L	318	305	133	55		16	49	10	200	19	350	300	400				395	400	355	28	475	780
225С	356	286	149	55/60	110/ 140	16/18	49/53	10/11	225		400	350	450			8	435	450	370	30	530	825
225М		311																				820/850
250М	406	349	168	60/65	140	18	53/58	11	250	24	500	450	550				495	495	455	32	570	935
280С	457	368	190	65/75		18/20	58/67,5	11/12	280								550	550	470	38	640	1020
280М		419																				1070
315С	508	406	216	65/80	170	18/22	58/71	14.11.	315	28	600	550	660	24	6		744	645	576	51	865	1270
315М		457																				1340
315L		508																				1340
355М	610	560	254	75/95		20/25	67,5/86	14 декабря	355		740	680	800				730	750	680	52	1035	1570
355L		630
Примечание. В числителях дробей в таблице указаны данные для 2-полюсных двигателей, а в знаменателях дробей — данные для двигателей более чем 2-полюсных.

Трехфазный морской двигатель серии YH-DEYUAN MARINE10

Размер кадра	Монтажные и габаритные размеры
	D	E	F	G	ГД	M	N	P	S	T	Количество крепежных отверстий	переменного тока	ОБЪЯВЛЕНИЕ	ВЧ	Лос-Анджелес	L
80	19	40	6	15.5	6	165	130	200	12	3.5	4	165	165	260	12	335
90-е годы	24	50	8	20	7							180	180	270		365
90L																400
100L	28	60		24		215	180	250	15	4		205	195	300	14	430
112М												230	205	320		450
132С	38	80	10	33	8	265	230	300				270	265	380	18	535
132М																575
160М	42	110	12	37		300	250	350	19	5		325	270	450		660
160L																705
180М	48		14	42.5	9							360	290	490		730
180L																765
200L	55		16	49	10	350	300	400				400	355	550		840
225С	55/60	110/140	16/18	49/53	10/11	400	350	450			8	450	370	610	20	890
225М																880/915
250М	60/65	140	18	53/58	11	500	450	550				495	455	640	22	995
280С	65/75		18/20	58/67,5	11/12							550	470	720		1090
280М																1140
315С	65/80	170	18/22	58/71	14.11.	600	550	660	24	6		645	576	900	25	1390
315М																1490
315L																1490
355М	75/95		20/25	67,5/86	14 декабря	740	680	800				750	680	1035		1675
355L																1675
Примечание. В числителях дробей в таблице указаны данные для 2-полюсных двигателей, а в знаменателях — данные для двигателей более чем 2-полюсных.

Обогреватель

Если заказчику требуется двигатель, можно установить нагревательный ремень следующих характеристик.

Размер кадра	Зарядное напряжение нагрева	Власть
Y80~90-H	220 В	20 Вт
Y100～112-H	220 В	30 Вт
Y132～160-H	220 В	40 Вт
Y180～200-Х	220 В	50 Вт
Y225～280-Х	220 В	60 Вт
Y315～400-Х	220 В	80 Вт
