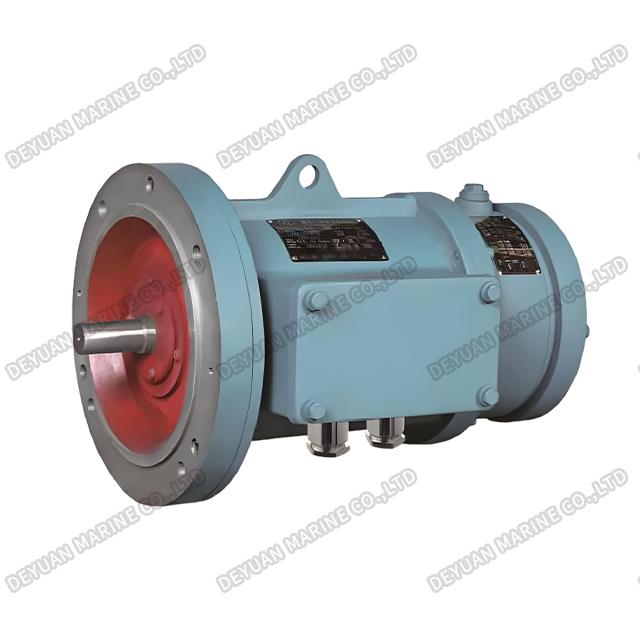

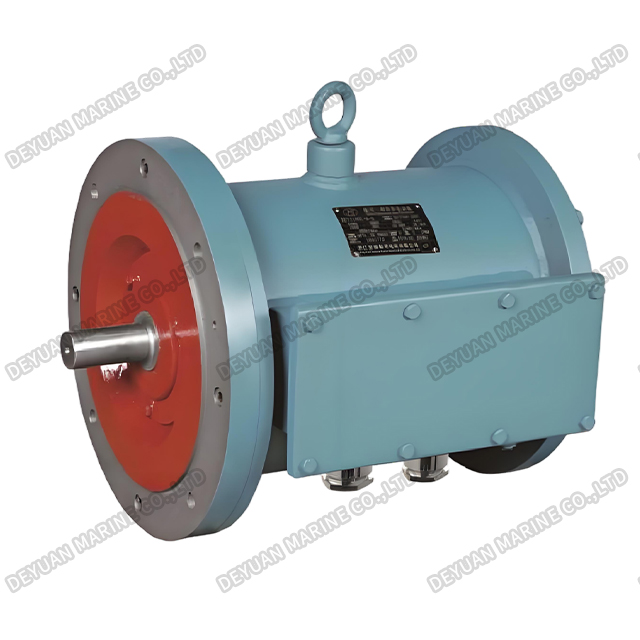

Трехфазный асинхронный двигатель морского крана серии YZ-H (односкоростной, двухскоростной)
Введение продукта
Трехфазный асинхронный двигатель серии YZ-H соответствует национальному стандарту GB755 «Характеристики и квоты роторного двигателя», GB/ T7060 «Основные технические требования морского роторного двигателя», JB/ T7597.1 «Серия YZ-H морского крана с технологией трехфазного асинхронного двигателя», дизайн и производство, с хорошей производительностью, небольшими размерами, низким уровнем шума, надежностью, простотой обслуживания и так далее. Применимо ко всем типам кораблей для краткости При наличии палубного механического электропривода. Такие как лебедка, лебедка и лебедка и т. д., но и для эксплуатации люльки реже.
Условия окружающей среды
Температура окружающей среды: - 25~+45℃
Цикл прокатки: 士22,5°
Относительная влажность воздуха: ≤95%
Высота: 0 м
Триммер: 10°
Односкоростной двигатель
Удар, Вибрация: Существует
Крен: 15°
Гель, солевой спрей, масляный туман: существует
Технические данные
| Модель проекта | Режим работы S2-мин | Номинальная мощность (кВт) | Номинальная скорость (об/мин) | Номинальный ток (А) | Электромагнитный тормоз постоянного тока | |||||
| 380 В 50 Гц | 440 В 60 Гц | 380 В 50 Гц | 440 В 60 Гц | 380 В 50 Гц | 440 В 60 Гц | Напряжение (В) | Ток (А) | Тормозной путь (Нм) | ||
| YZ112S-4-H | 30 | 1.5 | 1.8 | 1360 | 1632 | 4.3 | 4.5 | 110 | 1.37 | 33 |
| YZ112M-4-H | 30 | 2.2 | 2.5 | 1360 | 1630 | 6.0 | 5.92 | 110 | 1.37 | 33 |
| YZ112L-4-H | 30 | 3.7 | 4 | 1360 | 1630 | 9.6 | 8.98 | 110 | 1.37 | 33 |
| YZ112S-6-H | 30 | 1.1 | 1.2 | 890 | 1068 | 3.5 | 3.31 | 110 | 1.37 | 33 |
| YZ112M-6-H | 30 | 1.5 | 1.8 | 890 | 1068 | 4.65 | 4.82 | 110 | 1.37 | 33 |
| YZ112L-6-H | 30 | 2.2 | 2.5 | 890 | 1068 | 6.6 | 6.51 | 110 | 1.37 | 33 |
| YZ132M1-4-H | 30 | 5.5 | 6.3 | 1356 | 1627 | 13.4 | 13.25 | 110 | 1.56 | 72 |
| YZ132M2-4-H | 30 | 7.5 | 8.5 | 1360 | 1630 | 18.5 | 17.88 | 110 | 1.56 | 72 |
| YZ132S-6-H | 30 | 3.7 | 4 | 940 | 1128 | 10.5 | 9.85 | 110 | 1.56 | 72 |
| YZ132M2-6-H | 30 | 5.5 | 6.3 | 940 | 1128 | 15.3 | 15.10 | 110 | 1.56 | 72 |
| YZ160S-6-H | 30 | 7.5 | 8.5 | 940 | 1128 | 19.7 | 19.31 | 110 | 1.61 | 160 |
| YZ160L-6-H | 30 | 11 | 13 | 940 | 1128 | 26.8 | 27.34 | 110 | 1.61 | 160 |
| YZ180L-6-H | 30 | 15 | 18.5 | 960 | 1152 | 36 | 38.42 | 110 | 2.24 | 203 |
| YZ200M-6-H | 30 | 18.5 | 22 | 950 | 1140 | 43.9 | 45.13 | 110 | 2.23 | 260 |
| YZ225S-6-H | 30 | 22 | 25 | 950 | 1140 | 50.9 | 50.03 | 110 | 2.16 | 470 |
Основные технические данные двухскоростного двигателя
| Модель проекта | Режим работы S2-мин | Номинальная мощность (кВт) | Номинальная скорость (об/мин) | Номинальный ток (А) | Электромагнитный тормоз постоянного тока | |||||
| 380 В 50 Гц | 440 В 60 Гц | 380 В 50 Гц | 440 В 60 Гц | 380 В 50 Гц | 440 В 60 Гц | Напряжение (В) | Ток (А) | Тормозной путь (Нм) | ||
| YZ112L-4/12-H | 30/10 | 2,2/0,75 | 2,5/0,85 | 1350/430 | 1660/530 | 6,5/5,4 | 6,4/5,3 | 110 | 1.37 | 33 |
| YZ132M-4/12-H | 30/10 | 3/1.1 | 3,5/1,2 | 1360/430 | 1660/530 | 8,4/7,6 | 8,4/7,1 | 110 | 1.56 | 72 |
| YZ132L-4/12-H | 30/10 | 4/1,5 | 4,5/1,7 | 1400/430 | 1700/530 | 10,3/9,1 | 9/10 | 110 | 1.56 | 72 |
| YZ160L-4/12-H | 30/10 | 6,3/2,2 | 7,5/2,5 | 1394/426 | 1690/530 | 15,4/11,9 | 16,2/11,7 | 110 | 1.61 | 160 |
| YZ180L-4/12-H | 30/10 | 8,5/3,5 | 10/4.0 | 1400/438 | 1690/520 | 19/18 | 20,5/17,7 | 110 | 2.24 | 203 |
| YZ180L-4/16-H | 30/15 | 11/3,0 | 13/3,5 | 1424/328 | 1742/380 | 24/16 | 26,8/16,7 | 110 | 2.24 | 203 |
| YZ200M-4/16-H | 30/15 | 15/4,0 | 17/4,5 | 1420/340 | 1740/400 | 32,8/24,1 | 33,2/23,4 | 110 | 2.23 | 260 |
| YZ200L-4/16-H | 30/15 | 18,5/5,5 | 22/6,3 | 1420/340 | 1740/410 | 40,4/32,6 | 42,4/32,3 | 110 | 2.23 | 260 |

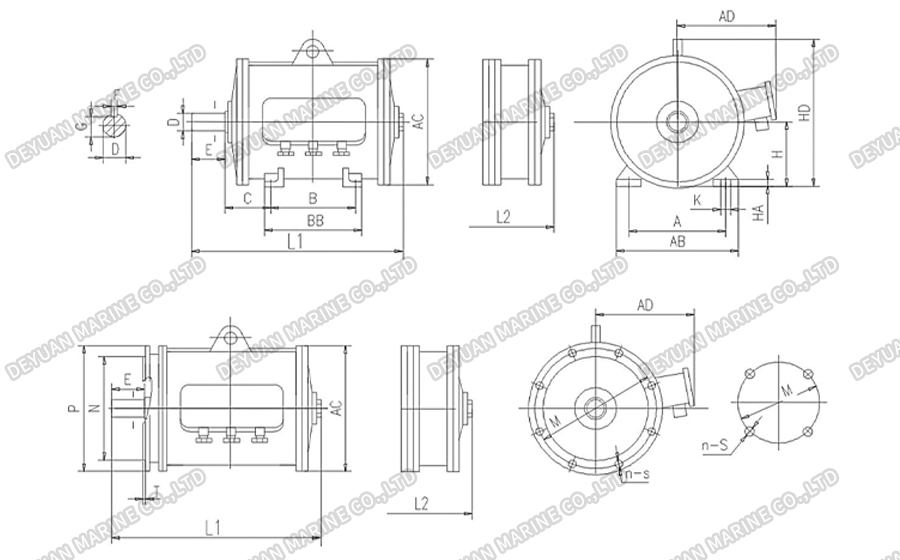

Монтажные и габаритные размеры
| Номер кадра | Монтажные размеры | Габаритные размеры | Вес (кг) | ||||||||||||||||||
| A | B | C | D | E | F | H | K | M | N | P | S | T | n | АБ | ОБЪЯВЛЕНИЕ | BB | Л1 | Л2 | Л1 | Л2 | |
| 112С | 190 | 114 | 70 | 28 | 60 | 8 | 112 | 12 | 265 | 230 | 300 | 15 | 4 | 4 | 235 | 180 | 152 | 315 | 435 | 42 | 62 |
| 112М | 190 | 140 | 70 | 28 | 60 | 8 | 112 | 12 | 265 | 230 | 300 | 15 | 4 | 4 | 235 | 180 | 178 | 340 | 460 | 46 | 66 |
| 112L | 190 | 159 | 70 | 28 | 60 | 8 | 112 | 12 | 265 | 230 | 300 | 15 | 4 | 4 | 235 | 180 | 197 | 360 | 490 | 49 | 74 |
| 132С | 216 | 140 | 89 | 38 | 80 | 10 | 132 | 12 | 265 | 230 | 300 | 15 | 4 | 4 | 259 | 210 | 207 | 415 | 545 | 63 | 99 |
| 132М | 216 | 178 | 89 | 38 | 80 | 10 | 132 | 12 | 265 | 230 | 300 | 15 | 4 | 4 | 259 | 210 | 218 | 450 | 590 | 78 | 113 |
| 132L | 216 | 203 | 89 | 38 | 80 | 10 | 132 | 12 | 265 | 230 | 300 | 15 | 4 | 4 | 259 | 210 | 243 | 485 | 615 | 86 | 122 |
| 160С | 254 | 178 | 108 | 42 | 110 | 12 | 160 | 15 | 300 | 250 | 350 | 19 | 5 | 4 | 303 | 258 | 226 | 510 | 650 | 120 | 145 |
| 160L | 254 | 254 | 108 | 42 | 110 | 12 | 160 | 15 | 300 | 250 | 350 | 19 | 5 | 4 | 303 | 258 | 302 | 590 | 740 | 140 | 165 |
| 180L | 279 | 279 | 121 | 48 | 110 | 14 | 180 | 15 | 350 | 300 | 400 | 19 | 5 | 4 | 341 | 275 | 342 | 630 | 810 | 220 | 260 |
| 200М | 318 | 267 | 133 | 48 | 110 | 14 | 200 | 19 | 400 | 350 | 450 | 19 | 5 | 8 | 385 | 295 | 337 | 660 | 810 | 240 | 330 |
| 200L | 318 | 305 | 133 | 48 | 110 | 14 | 200 | 19 | 400 | 350 | 450 | 19 | 5 | 8 | 385 | 295 | 337 | 706 | 846 | 280 | 380 |
| 225С | 356 | 286 | 149 | 55 | 110 | 16 | 225 | 19 | 500 | 450 | 550 | 19 | 5 | 8 | 435 | 325 | 386 | 730 | 890 | 275 | 375 |
