Описание продукта

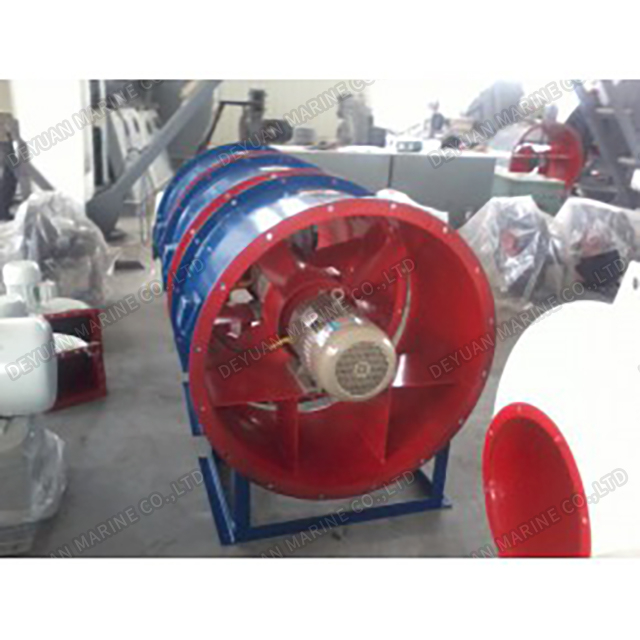

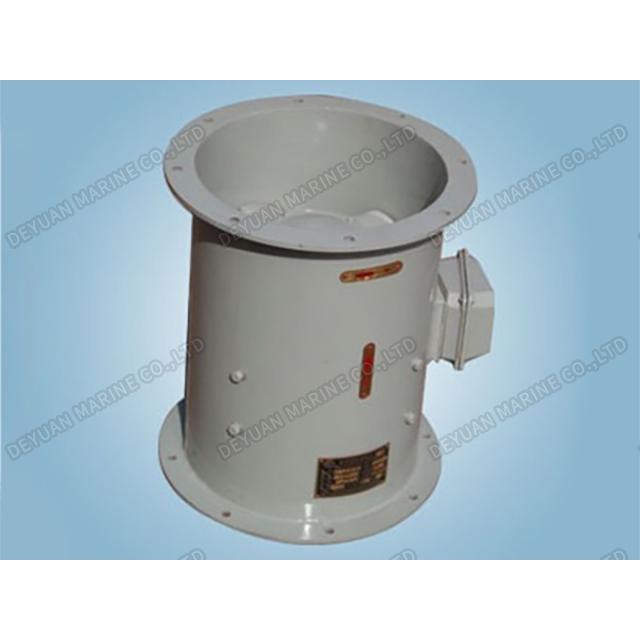

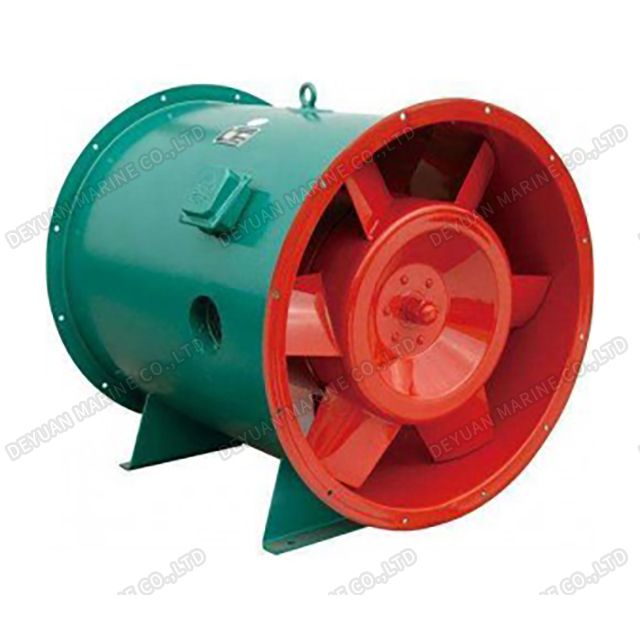

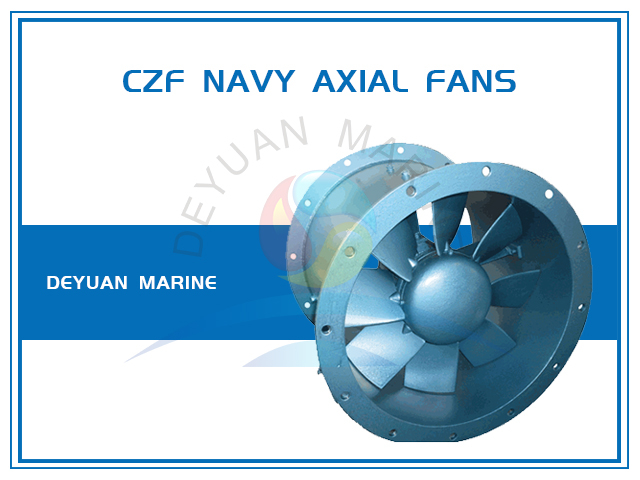

Осевой вентилятор серии CZF Marine или Navy
Морской осевой вентилятор серии CZF (далее именуемый вентилятором) представляет собой новый тип энергосберегающего и малошумного вентилятора.Он подходит для вентиляции различных кораблей и других подходящих случаев.
Функции
Вентиляторы серии CF обладают такими преимуществами, как компактная конструкция, небольшой размер, малый вес, низкое энергопотребление, реверсивность, стабильная работа и устойчивость к определенной степени ударов и вибрации.
Состав
Крыльчатка вентилятора изготовлена из литого коррозионностойкого алюминиевого сплава и скорректирована динамической балансировкой, которая имеет хорошие антикоррозионные характеристики и стабильную и надежную работу.
Корпус вентилятора изготовлен из сварной стальной пластины, а поверхность обработана антикоррозийным составом.Вход и выход корпуса предусмотрены на обоих концах, чтобы быть соединенными с входной и выходной трубами болтами.При необходимости корпус может быть цельным или аксиально открытым.Открытый корпус предназначен для установки крыльчатки и двигателя на половину корпуса, который можно открыть, что удобно для обслуживания на месте и замены деталей.
Вентилятор выполнен в виде конструкции, в которой двигатель размещен в корпусе, а крыльчатка установлена непосредственно на валу двигателя.
Если смотреть с одного конца двигателя, крыльчатка вентилятора вращается по часовой стрелке.При использовании крыльчатка вентилятора может вращаться против часовой стрелки.В этом состоянии объем воздуха вентилятора превышает 60 % от номинального объема воздуха.
Вентилятор может быть оснащен морским двигателем переменного тока 380 В, 415 В, 50 Гц или 440 В, 60 Гц.
Применимые условия вентилятора
Вентилятор может нормально работать длительное время при следующих условиях:
Температура окружающей среды: -25℃~+55℃ (+50℃);
Максимальная относительная влажность: 95%;
Прокатка: ±45° (период 8~12 с);
Шаг: 15° (период 5~7S);
Каблук: ±15°;
Трим: ±10°;
Вибрация: Разрешить
Воздействие: Разрешить
Объяснение модели
К: открытый тип
A: код рабочего колеса
80: Рабочее колесо см (округлено)
Ф: Вентилятор
Z: Осевой
C: Морской или военно-морской флот
Модель | Поток ставка | Общий давление | Статический давление | Скорость | Мотор | ||
Гц | кВт | Модель | |||||
ЦЗФ-30А | 960 | 330 (34) | 320(33) | 2920 | 50 | 0.75 | Y801-2-H |
1200 | 310 (32) | 295(31) | |||||
1500 | 270 (28) | 250(26) | |||||
1700 | 230 (24) | 200(21) | |||||
2000 | 180 (19) | 140(15) | 3500 | 60 | 0.75 | Y801-2-H | |
1200 | 490 (50) | 470(48) | |||||
1500 | 440 (45) | 420(43) | |||||
2100 | 380 (39) | 350(36) | |||||
2400 | 310 (32) | 270(28) | |||||
240 (25) | 180(19) | ||||||
ЦЗФ-35А | 900 | 160 (17) | 150(16) | 1460 | 50 | 0.25 | Y711-4-H |
960 | 150 (16) | 140(15) | |||||
1080 | 130 (14) | 125(13) | |||||
1140 | 121 (13) | 115(12) | |||||
1200 | 110 (12) | 105(11) | |||||
900 | 250 (26) | 240(25) | 1750 | 60 | 0.25 | Y711-4-H | |
1200 | 210 (22) | 200(21) | |||||
1500 | 160 (17) | 150(16) | |||||
1800 | 120 (13) | 100(11) | |||||
ЦЗФ-35Б | 1500 | 480 (49) | 470(48) | 2920 | 50 | 0.75 | Y801-2-H |
1800 | 420 (43) | 400(41) | |||||
2100 | 390 (40) | 370(38) | |||||
2400 | 330 (34) | 300(31) | |||||
2700 | 290 (30) | 250(26) | |||||
1800 | 700 (71) | 680(69) | 3500 | 60 | 1.1 | Y802-2-H | |
2100 | 640 (65) | 620(63) | |||||
2400 | 590(60) | 560(57) | |||||
3000 | 460(47) | 410(42) | |||||
3600 | 320(33) | 250(26) | |||||
ЦЗФ-40А | 2160 | 180(19) | 160(17) | 1460 | 50 | 0.55 | Y801-4-H |
2400 | 160 (17) | 145(15) | |||||
2700 | 150 (16) | 130(14) | |||||
3000 | 140(15) | 110(12) | |||||
2400 | 270 (28) | 250(26) | 1750 | 60 | 0.55 | Y801-4-H | |
2700 | 240(25) | 220(23) | |||||
3000 | 230 (24) | 200(21) | |||||
3300 | 200(21) | 170(18) | |||||
3600 | 180(19) | 140(15) | |||||
3900 | 165(17) | 120(13) | |||||
ЦЗФ-40Б | 2500 | 490 (50) | 450(46) | 2920 | 50 | 1.1 | Y802-2-H |
3000 | 430(44) | 400(41) | |||||
3300 | 400(41) | 370(38) | |||||
3600 | 370(38) | 330(34) | |||||
4200 | 300(31) | 250(26) | |||||
3000 | 710(72) | 680(69) | 3500 | 60 | 2.2 | Y90L-2-H | |
3600 | 640 (65) | 600(61) | |||||
4200 | 550(56) | 500(51) | |||||
4800 | 470(48) | 400(41) | |||||
5100 | 410(42) | 330(34) | |||||
ЦЗФ-45А | 1680 | 235(24) | 230(24) | 1460 | 50 | 1.1 | Y90S-4-H |
1800 | 254(23) | 220(23) | |||||
2100 | 200(21) | 190(20) | |||||
2400 | 175(18) | 165(17) | |||||
3000 | 125(13) | 110(12) | |||||
1920 | 350(36) | 340(35) | 1750 | 60 | |||
2100 | 340(35) | 330(34) | |||||
2400 | 310 (32) | 300(31) | |||||
2700 | 285(29) | 270(28) | |||||
3000 | 245(25) | 230(24) | |||||
3600 | 185(19) | 160(17) | |||||
ЦЗФ-45Б | 2000 | 250(26) | 240(25) | 1460 | 50 | 0.55 | Y801-4-H |
2400 | 240(25) | 230(24) | |||||
3000 | 220(23) | 205(21) | |||||
3600 | 195(20) | 170(18) | |||||
4200 | 150(16) | 120(13) | |||||
2400 | 360(37) | 350(36) | 1750 | 60 | 0.75 | Y802-4-H | |
3000 | 335(34) | 320(33) | |||||
3600 | 315(35) | 290(30) | |||||
4200 | 280(29) | 250(26) | |||||
4800 | 240(25) | 200(21) | |||||
ЦЗФ-50А | 3480 | 235(24) | 220(23) | 1460 | 50 | 0.55 | Y801-4-H |
3900 | 220(23) | 200(21) | |||||
4200 | 205(21) | 185(19) | |||||
4800 | 190(20) | 160(17) | |||||
5400 | 160(17) | 125(13) | |||||
4200 | 340(35) | 320(33) | 1750 | 60 | 0.75 | Y802-4-H | |
4800 | 320(33) | 290(30) | |||||
5400 | 295(30) | 260(27) | |||||
6000 | 265(27) | 220(23) | |||||
6600 | 230 (24) | 180(19) | |||||
ЦЗФ-55А | 3900 | 330 (34) | 320(33) | 1460 | 50 | 1.1 | Y90S-4-H |
4800 | 310 (32) | 290(30) | |||||
5400 | 295(30) | 270(28) | |||||
6000 | 270 (28) | 240(25) | |||||
6600 | 245(25) | 210(22) | |||||
7200 | 215(22) | 170(18) | |||||
4800 | 500(51) | 480(49) | 1750 | 60 | 1.5 | Y90L-4-H | |
6000 | 450(46) | 420(43) | |||||
7200 | 385(39) | 340(35) | |||||
8400 | 330(34) | 270(28) | |||||
9000 | 290 (30) | 220(23) | |||||
9600 | 255(26) | 180(19) | |||||
ЦЗФ-55Б | 6600 | 280(29) | 250(26) | 1460 | 50 | 1.1 | Y90S-4-H |
7200 | 280(29) | 235(24) | |||||
7800 | 265(27) | 215(22) | |||||
8400 | 255(26) | 195(20) | |||||
9000 | 240(25) | 175(18) | |||||
9600 | 230 (24) | 155(16) | |||||
7200 | 425(43) | 380(39) | 1750 | 60 | 1.5 | Y90L-4-H | |
9000 | 390 (40) | 320(33) | |||||
9600 | 375(38) | 300(31) | |||||
10800 | 345(35) | 250(26) | |||||
12000 | 320(33) | 200(21) | |||||
13200 | 285(29) | 140(15) | |||||
ЦЗФ-60А | 6660 | 345(35) | 320(33) | 1460 | 50 | 1.5 | Y90L-4-H |
7800 | 325(33) | 290(30) | |||||
9000 | 290 (30) | 240(25) | |||||
10200 | 250(26) | 190(20) | |||||
11400 | 200(21) | 125(13) | |||||
840 | 490 (50) | 450(46) | 1750 | 60 | 2.2 | Y100L1-4-H | |
960 | 475(48) | 420(43) | |||||
10800 | 440 (45) | 370(38) | |||||
12000 | 375(38) | 290(30) | |||||
13200 | 345(35) | 210(22) | |||||
15000 | 270 (28) | 140(15) | |||||
ЦЗФ-70А | 4800 | 530(54) | 520(53) | 1460 | 50 | 3 | Y100L2-4-H |
6000 | 525(53) | 515(52) | |||||
7200 | 515(52) | 500(51) | |||||
8400 | 450(46) | 430(44) | |||||
9600 | 370(38) | 340(35) | |||||
10200 | 335(34) | 300(31) | |||||
6000 | 790(80) | 780(79) | 1750 | 60 | 4 | Y112M-4-H | |
8400 | 740(75) | 720(73) | |||||
9600 | 680(69) | 650(66) | |||||
10800 | 605(61) | 570(58) | |||||
12000 | 505(51) | 460(47) | |||||
13200 | 405(41) | 350(36) | |||||
ЦЗФ-70Б | 10200 | 415(42) | 380(39) | 1460 | 50 | 3 | Y100L2-4-H |
12000 | 375(38) | 330(34) | |||||
13200 | 355(36) | 300(31) | |||||
14400 | 325(33) | 260(27) | |||||
15600 | 295(30) | 220(23) | |||||
16800 | 270 (28) | 180(19) | |||||
12000 | 595(60) | 550(56) | 1750 | 60 | 5.5 | Y132S-4-H | |
13800 | 560(57) | 500(51) | |||||
15000 | 520(53) | 450(46) | |||||
16800 | 490 (50) | 400(41) | |||||
18600 | 430(44) | 320(33) | |||||
20400 | 360(37) | 230(24) | |||||
ЦЗФ-75А | 12000 | 215(22) | 180(19) | 970 | 50 | 1.5 | Y100L-6-H |
13200 | 205(21) | 165(17) | |||||
14400 | 200(21) | 150(16) | |||||
15600 | 190(20) | 130(14) | |||||
16800 | 180(19) | 110(12) | |||||
14400 | 320(33) | 270(28) | 1160 | 60 | 2.2 | Y112M-6-H | |
15600 | 310 (32) | 250(26) | |||||
16800 | 300(31) | 230(24) | |||||
18000 | 280(29) | 200(21) | |||||
19200 | 270 (28) | 180(19) | |||||
20400 | 250(26) | 150(16) | |||||
ЦЗФ-75Б | 9600 | 460(47) | 440(47) | 1460 | 50 | 4 | Y112M-4-H |
12000 | 455(46) | 425(43) | |||||
14400 | 430(44) | 380(39) | |||||
16800 | 400(41) | 330(34) | |||||
19200 | 340(35) | 250(26) | |||||
22200 | 220(23) | 160(17) | |||||
12000 | 655(66) | 620(63) | 1750 | 60 | 7.5 | Y132M-4-H | |
13800 | 645(65) | 600(61) | |||||
16800 | 620(63) | 550(56) | |||||
18000 | 600(61) | 520(53) | |||||
19200 | 590(60) | 500(51) | |||||
24000 | 490 (50) | 350(36) | |||||
ЦЗФ-75С | 12600 | 490 (50) | 450(46) | 1460 | 50 | 5.5 | Y132S-4-H |
15000 | 480 (49) | 425(43) | |||||
18000 | 450(46) | 370(38) | |||||
21000 | 395(40) | 290(30) | |||||
22200 | 370(38) | 250(26) | |||||
15600 | 680(69) | 620(63) | 1750 | 60 | 7.5 | Y132M-4-H | |
18000 | 675(68) | 600(61) | |||||
21000 | 635(64) | 530(54) | |||||
24000 | 590(60) | 450(46) | |||||
25000 | 555(56) | 400(41) | |||||
ЦЗФ-90А | 18600 | 330(34) | 290(30) | 970 | 50 | 4 | Y132M1-6-H |
21000 | 300(31) | 250(26) | |||||
22800 | 280(29) | 220(23) | |||||
24000 | 260(27) | 195(20) | |||||
25500 | 240(25) | 165(17) | |||||
27000 | 225(23) | 130(14) | |||||
21000 | 500(51) | 450(46) | 1160 | 60 | 5.5 | Y132M2-6-H | |
24000 | 480 (49) | 410(42) | |||||
27000 | 410(42) | 330(34) | |||||
30000 | 345(35) | 240(25) | |||||
33000 | 275(28) | 150(16) | |||||
ЦЗФ-90Б | 21000 | 390 (40) | 340(35) | 970 | 50 | 5.5 | Y132M2-6-H |
24000 | 370(38) | 300(31) | |||||
27000 | 335(34) | 250(26) | |||||
28800 | 305(31) | 210(22) | |||||
30000 | 275(28) | 170(18) | |||||
25200 | 555(56) | 480(49) | 1160 | 60 | 7.5 | Y160M-6-H | |
27000 | 525(53) | 440(45) | |||||
30000 | 505(51) | 400(41) | |||||
33000 | 465(47) | 340(35) | |||||
36000 | 398(40) | 250(26) | |||||
ЦЗФ-90С | 10200 | 660(67) | 650(66) | 970 | 50 | 5.35 | Y132M2-6-H |
12000 | 640 (65) | 620(63) | |||||
15000 | 580(59) | 550(56) | |||||
18000 | 305(31) | 450(46) | |||||
21000 | 350(36) | 300(31) | |||||
12000 | 970(98) | 950(96) | 1750 | 60 | 7.5 | Y132M-4-H | |
15000 | 910(92) | 880(89) | |||||
18000 | 840(85) | 800(81) | |||||
21000 | 730(74) | 680(69) | |||||
24000 | 600(61) | 530(54) | |||||
ЦЗФ-90Д | 17400 | 655(66) | 620(63) | 1460 | 50 | 7.5 | Y132M-4-H |
21000 | 600(61) | 550(56) | |||||
24000 | 560(57) | 495(50) | |||||
27000 | 490 (50) | 405(41) | |||||
31200 | 410(42) | 300(31) | |||||
21000 | 910(92) | 860(87) | 1750 | 60 | 11 | Y160M-4-H | |
24000 | 895(90) | 830(84) | |||||
27000 | 833(84) | 750(76) | |||||
30000 | 775(78) | 670(68) | |||||
33000 | 675(68) | 550(56) | |||||
36000 | 600(61) | 450(46) | |||||
ЦЗФ-95А | 25000 | 710(72) | 650(66) | 1460 | 50 | 11 | Y160M-4-H |
30000 | 685(69) | 600(61) | |||||
33000 | 670(68) | 570(58) | |||||
36000 | 640 (65) | 520(53) | |||||
39000 | 590(60) | 450(46) | |||||
42000 | 525(53) | 360(37) | |||||
30000 | 1035(104) | 950(96) | 1750 | 60 | 18.5 | Y180M-4-H | |
33000 | 1000(102) | 900(91) | |||||
36000 | 1000(102) | 880(89) | |||||
39000 | 970(98) | 830(84) | |||||
42000 | 925(94) | 760(77) | |||||
48000 | 795(81) | 580(59) | |||||
ЦЗФ-100А | 25800 | 330(34) | 280(29) | 970 | 50 | 5.5 | Y132M2-6-H |
30000 | 310 (32) | 240(25) | |||||
33000 | 290 (30) | 210(22) | |||||
36000 | 270 (28) | 175(18) | |||||
39000 | 245(25) | 130(14) | |||||
30000 | 490 (50) | 420(43) | 1160 | 60 | 7.5 | Y160M-6-H | |
33000 | 470(48) | 390(40) | |||||
36000 | 460(47) | 360(37) | |||||
39000 | 435(44) | 320(33) | |||||
42000 | 405(41) | 270(28) | |||||
48000 | 325(33) | 150(16) | |||||
ЦЗФ-100Б | 30000 | 440 (45) | 370(38) | 970 | 50 | 7.5 | Y160M-6-H |
33000 | 420 (43) | 340(35) | |||||
36000 | 390 (40) | 300(31) | |||||
39000 | 375(38) | 260(27) | |||||
42000 | 345(35) | 210(22) | |||||
45000 | 280(29) | 130(14) | |||||
36000 | 630(64) | 530(54) | 1160 | 60 | 11 | Y160L-6-H | |
39000 | 615(62) | 500(51) | |||||
42000 | 585(60) | 450(46) | |||||
48000 | 495(51) | 320(33) | |||||
54000 | 430(44) | 210(22) | |||||
ЦЗФ-110А | 36000 | 370(38) | 300(31) | 970 | 50 | 7.5 | Y160M-6-H |
39000 | 355(36) | 275(28) | |||||
42000 | 330(34) | 240(25) | |||||
45000 | 315(35) | 210(22) | |||||
48000 | 290 (30) | 170(18) | |||||
51000 | 275(28) | 140(15) | |||||
42000 | 540(55) | 450(46) | 1160 | 60 | 11 | Y160L-6-H | |
48000 | 520(53) | 400(41) | |||||
54000 | 470(48) | 320(33) | |||||
60000 | 385(39) | 200(21) | |||||
63000 | 365(37) | 160(17) | |||||
ЦЗФ-120А | 48000 | 435(44) | 350(36) | 970 | 50 | 11 | Y160L-6-H |
51000 | 385(39) | 290(30) | |||||
54000 | 365(37) | 260(27) | |||||
57000 | 350(36) | 230(24) | |||||
60000 | 320(33) | 190(20) | |||||
63000 | 305(31) | 160(17) | |||||
51000 | 615(62) | 520(53) | 1160 | 60 | 15 | Y180L-6-H | |
54000 | 605(61) | 500(51) | |||||
60000 | 550(56) | 420(43) | |||||
66000 | 500(51) | 340(35) | |||||
72000 | 440 (45) | 250(26) | |||||
78000 | 380 (39) | 160(17) | |||||
ЦЗФ-140А | 48000 | 405(41) | 360(37) | 970 | 50 | 11 | Y160L-6-H |
54000 | 380 (39) | 320(33) | |||||
60000 | 350(36) | 280(29) | |||||
66000 | 305(31) | 220(23) | |||||
72000 | 260(27) | 160(17) | |||||
54000 | 580(59) | 520(53) | 1160 | 60 | 15 | Y180L-6-H | |
60000 | 560(57) | 490(50) | |||||
66000 | 545 (56) | 460(47) | |||||
72000 | 490 (50) | 390(40) | |||||
78000 | 430(44) | 310(32) | |||||
84000 | 390 (40) | 250(26) | |||||
ЦЗФ-140Б | 45000 | 470(48) | 430(44) | 970 | 50 | 11 | Y160L-6-H |
54000 | 450(46) | 390(40) | |||||
60000 | 410(42) | 340(35) | |||||
66000 | 375(38) | 290(30) | |||||
72000 | 310 (32) | 210(22) | |||||
78000 | 270 (28) | 150(16) | |||||
54000 | 680(69) | 620(63) | 1160 | 60 | 18.5 | Y200L1-6-H | |
60000 | 660(67) | 590(60) | |||||
72000 | 600(61) | 500(51) | |||||
84000 | 480 (49) | 340(35) | |||||
90000 | 420 (43) | 260(27) | |||||
ЦЗФ-140С | 48000 | 525(53) | 480(49) | 970 | 50 | 15 | Y180L-6-H |
54000 | 510 (52) | 450(46) | |||||
60000 | 490 (50) | 420(43) | |||||
66000 | 465(47) | 380(39) | |||||
72000 | 420 (43) | 320(33) | |||||
78000 | 370(38) | 250(26) | |||||
54000 | 780 (79) | 720(73) | 1160 | 60 | 22 | Y200L2-6-H | |
60000 | 770 (78) | 700(71) | |||||
72000 | 710(72) | 610(62) | |||||
84000 | 640 (65) | 500(51) | |||||
96000 | 530(54) | 350(36) | |||||
1E+05 | 400(41) | 170(18) | |||||
ЦЗФ-140Д | 54000 | 650(66) | 590(60) | 970 | 50 | 18.5 | Y200L1-6-H |
60000 | 640 (65) | 570(58) | |||||
66000 | 605(62) | 520(53) | |||||
72000 | 570(58) | 470(48) | |||||
48000 | 530(54) | 410(42) | |||||
84000 | 490 (50) | 350(36) | |||||
90000 | 440 (45) | 280(29) | |||||
66000 | 935(95) | 850(86) | 1160 | 60 | 30 | Y225M-6-H | |
