Описание продукта

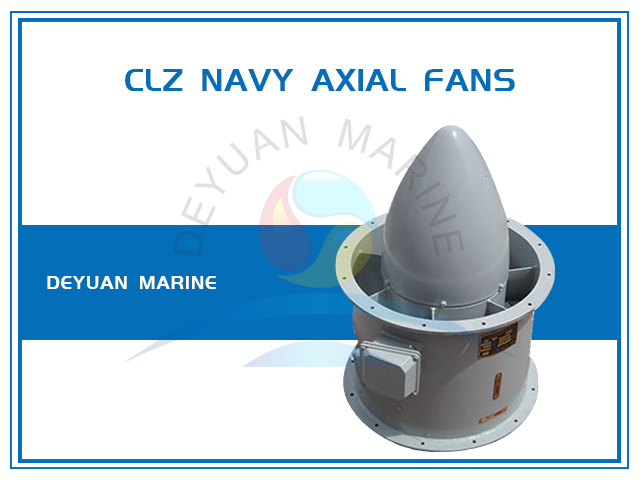

Осевые вентиляторные воздуходувки серии CLZ Marine или Navy
Судовые осевые вентиляторы серии CLZ (далее вентиляторы) используются для вентиляции в каютах судов.Их можно использовать для подачи воздуха в кабины или вытяжки воздуха из кабин.Перекачиваемый воздух может содержать соли и небольшое количество кислотных паров, образующихся при естественном испарении батареи.Температура транспортируемого воздуха не превышает 50℃.
Состав

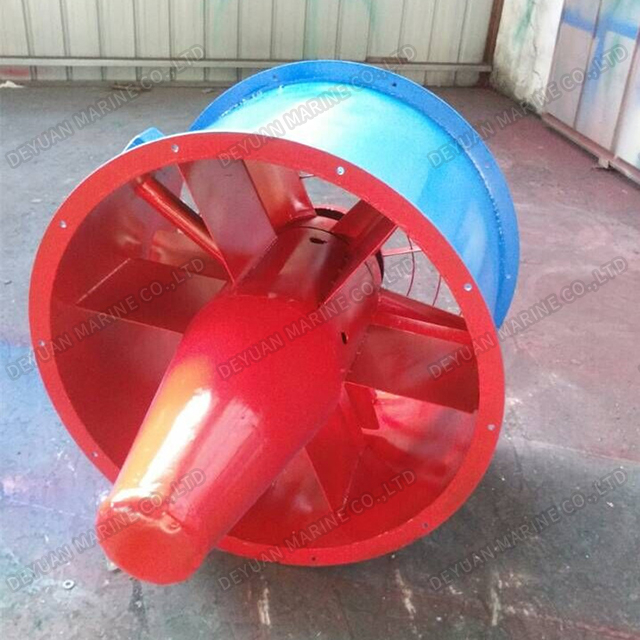

*Вентилятор CLZ в основном состоит из двигателя, крыльчатки, корпуса, конуса диффузора, выпрямителя и других частей.
*Корпус изготовлен из достаточно толстого стального листа.Он состоит из трех частей: внутреннего цилиндра, внешнего цилиндра и неподвижной лопасти.На обоих концах входа и выхода внешнего цилиндра имеются фланцы для соединения с вентиляционными трубами.Внутренний и внешний цилиндры соединены неподвижными лопастями, причем статические лопасти также выполняют роль направляющих ветра.
*Электродвигатель - специальный электродвигатель, выпускаемый моторостроительным заводом.Полностью закрытая конструкция, может быть самовентилируемой, устойчивой к соляным туманам, вибрации и ударам, имеет встроенный двигатель (установлен во внутреннем трусе), а тип двигателя - морской двигатель типа ZZT-H (номинальное напряжение 220 В) и морской асинхронный двигатель YH (номинальное напряжение 220 В/380 В два).
** Крыльчатка - состоит из ступицы и набора лопастей с аэродинамическим профилем, которые устанавливаются непосредственно на вал двигателя после строгой динамической балансировки, а материал - антикоррозийный литой алюминиевый сплав.
**Выпрямитель и конус диффузора - предназначены для уменьшения завихрения воздушного потока и повышения эффективности работы вентилятора.Выпрямитель установлен на стороне входа воздуха, а толкатель диффузора установлен на стороне выхода воздуха, и его материал - FRP.
**Поверхностное покрытие - грунтовка и морская отделка.
НЕТ. | тип | Скорость потока | Общее давление | Скорость | Мощность вала | Мотор | |
Тип | Власть | ||||||
1 | CLZ1-Z/J | 1600 | 200 | 2900 | 0.142 | ЗЗТ2/30-Ч | 0.2 |
АсХ102Т2P | 0.25 | ||||||
2 | CLZ2-Z/J | 1600 | 350 | 2900 | 0.219 | ЗЗТ4/30-Ч | 0.4 |
A3H6322T2 | 0.55 | ||||||
3 | CLZ3-Z/J | 2500 | 300 | 2900 | 0.292 | ЗЗТ4/30-Ч | 0.4 |
A3H6322T2 | 0.55 | ||||||
4 | CLZ4-Z/J | 2500 | 500 | 2900 | 0.512 | ЗЗТ8/30-Ч | 0.8 |
Y801-2H | 0.75 | ||||||
5 | CLZ5-Z/J | 4000 | 400 | 2900 | 0.63 | ЗЗТ8/30-Ч | 0.8 |
Y801-2H | 0.78 | ||||||
6 | CLZ6-Z/J | 4000 | 700 | 2900 | 1.12 | ЗЗТ15/30-Ч | 1.5 |
Y90S-2H | 1.5 | ||||||
7 | CLZ7-Z/J | 6000 | 750 | 2900 | 1.53 | ЗЗТ22/30-Ч | 2.2 |
Y90L-2H | 2.2 | ||||||
8 | CLZ8-Z/J | 9000 | 800 | 2900 | 2.6 | ЗЗТ30/30-Ч | 3 |
Y100L-2H | 3 | ||||||
9 | CLZ9-Z/J | 12000 | 500 | 1450 | 2.1 | ЗЗТ30/15-Ч | 3 |
Y100L2-4H | 3 | ||||||
10 | КЛЗ10-З/Дж | 12000 | 900 | 1450 | 3.8 | ЗЗТ55/15-Ч | 5.5 |
Y132S-4H | 5.5 | ||||||
11 | КЛЗ11-З/Д | 16000 | 500 | 1450 | 3.3 | ЗЗТ40/15-Ч | 4 |
Y112M-4H | 4 | ||||||
12 | КЛЗ12-З/Д | 16000 | 1100 | 1450 | 6 | ЗЗТ75/15-Ч | 7.5 |
Y132M-4H | 7.5 | ||||||
13 | КЛЗ13-З/Д | 25000 | 600 | 1450 | 5.2 | ЗЗТ75/15-Ч | 7.5 |
Y132M-4H | 7.5 | ||||||
14 | КЛЗ14-З/Д | 25000 | 1100 | 1450 | 10.2 | ЗЗТ130/15-Ч | 13 |
Y160L-4H | 15 | ||||||
Примечания: Производительность, указанная в этой таблице, относится к условиям при температуре 20 ℃, относительной влажности 50%, атмосферном давлении 101325 Па, удельном весе газа 1,2 кг/м3 и стандартной скорости вращения.
