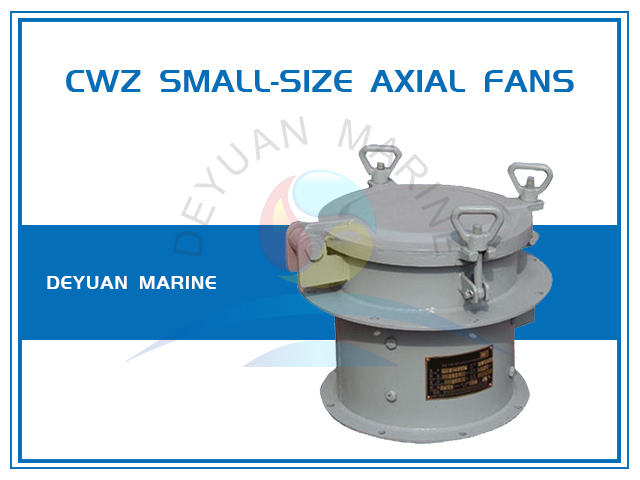

Морской малогабаритный осевой вентилятор серии CWZ

Морской малогабаритный осевой вентилятор серии CWZ

Малые осевые вентиляторы судовые серии CWZ (далее «вентиляторы») могут применяться для вентиляции камбузов, туалетов, переборок, общественных мест, конференц-залов и т.п. на различных военных и гражданских судах.другие подходящие случаи.

Функции

Аппарат ИВЛ разработан методом переменной циркуляции.В соответствии с параметрами вентилятора выберите разумный переменный коэффициент циркуляции и разумно распределите характеристическую скорость и длину каждой секции лопасти.Вентилятор имеет характеристики низкого уровня шума, небольшого размера, легкого веса и стабильной работы.

При проектировании и изготовлении вентилятора полностью учитываются особые условия для судов: крыльчатка прошла строгую коррекцию динамической балансировки и испытание на превышение скорости, поэтому вентилятор обладает хорошей коррозионной стойкостью, защитой от раскачивания, ударопрочностью, низкой вибрацией и стабильной работой.и безопасность и надежность.

Вентилятор подходит для помещений с напряжением 380/220 В, 50 Гц или 440/220 В, 60 Гц.

Состав

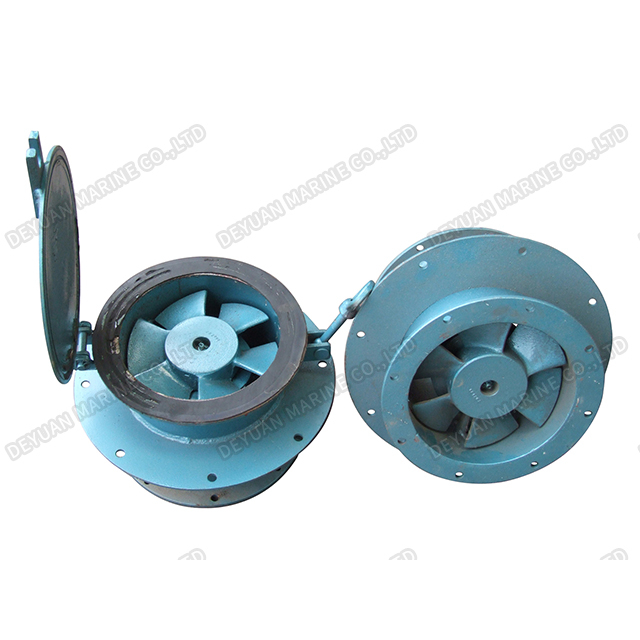

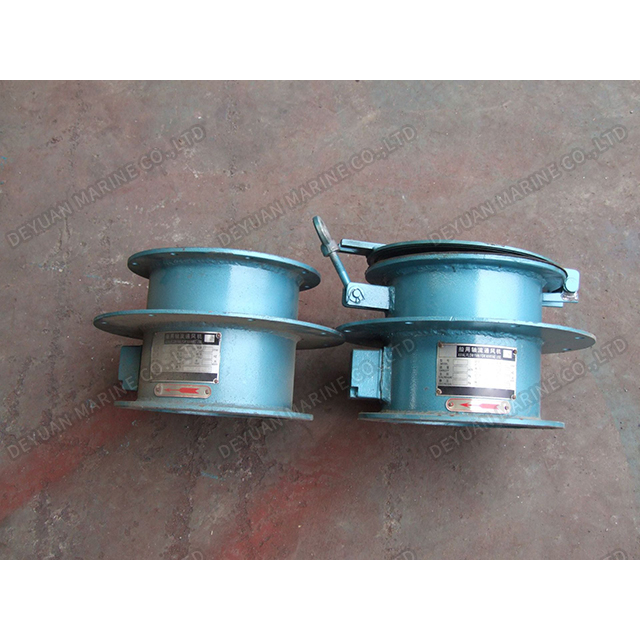

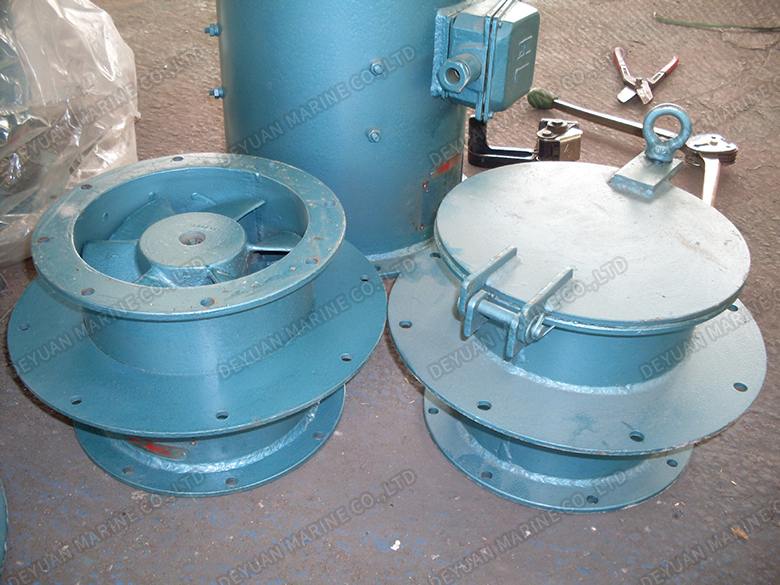

Вентиляторы TV можно разделить на два типа: канальный тип I и оконный тип 1I:

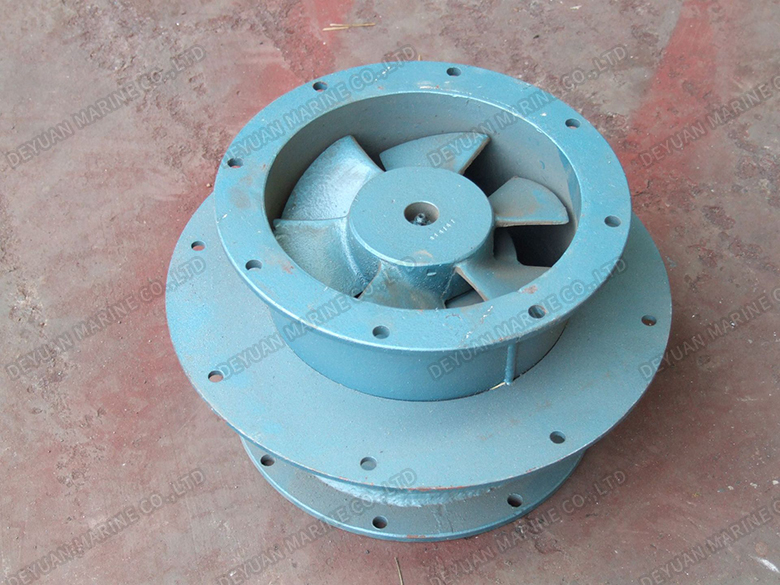

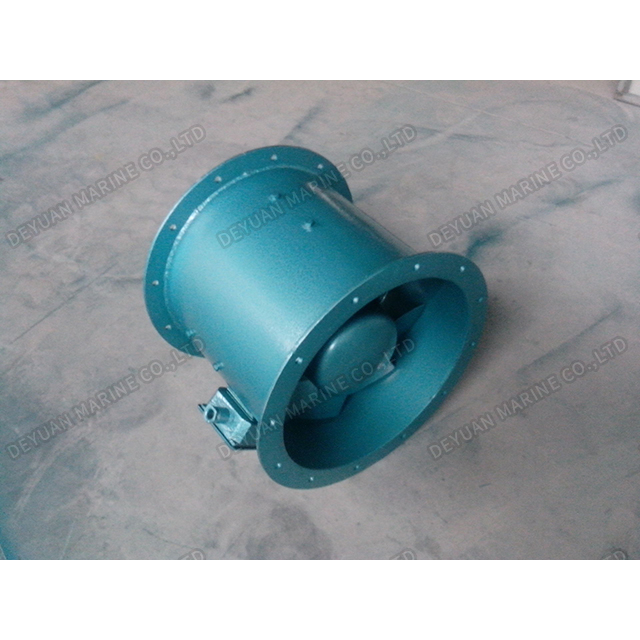

Тип воздуховода типа I можно использовать непосредственно для коротких воздуховодов или вентиляторов, установленных на переборках.

Передвижное окно типа II можно закрепить на подъемном окне и переборке.Благодаря гидроизоляционному устройству его можно легко открывать и закрывать, чтобы предотвратить попадание морской и дождевой воды.

Рабочее колесо изготовлено из литого алюминиевого сплава, корпус сварен из стального листа.

Применимые условия вентилятора

Вентилятор может нормально работать длительное время при следующих условиях:

Температура окружающей среды: -25℃~+55℃ (+50℃);

Максимальная относительная влажность: 95%;

Прокатка: ±45° (период 8~12 с);

Шаг: 15° (период 5~7S);

Каблук: ±15°;

Трим: ±10°;

Вибрация: Разрешить

Воздействие: Разрешить

Объяснение модели

II: Тип иллюминатора

Д: Низкая скорость

Г: высокая скорость

200: диаметр рабочего колеса 200 мм.

Z: осевой вентилятор

W: Маленький размер

C: Морской или военно-морской флот
