Описание продукта

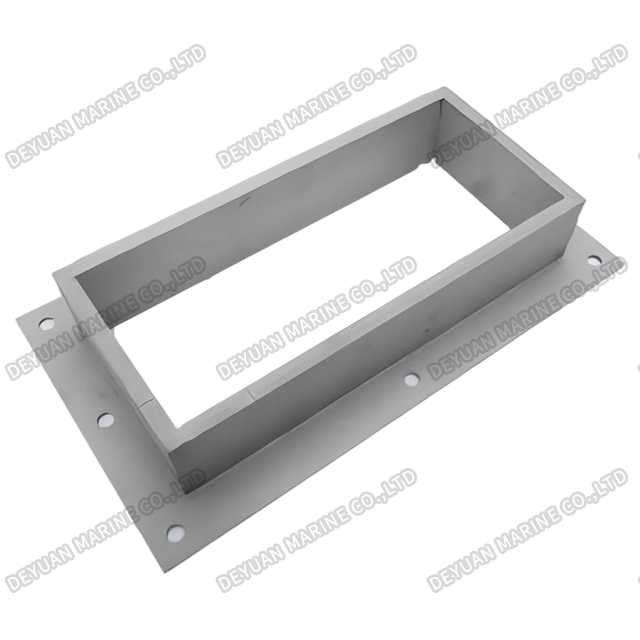

Рама типа SF
Описание продукта
Морская кабельная переходная рама — это высокоэффективная система герметизации, предназначенная для водонепроницаемых и огнестойких кабельных проходок в переборках и палубах судов. Рама, спроектированная в соответствии со строгими стандартами безопасности судов, обеспечивает надежную прокладку кабелей и сохраняет целостность отсека от распространения воды, газа и огня.

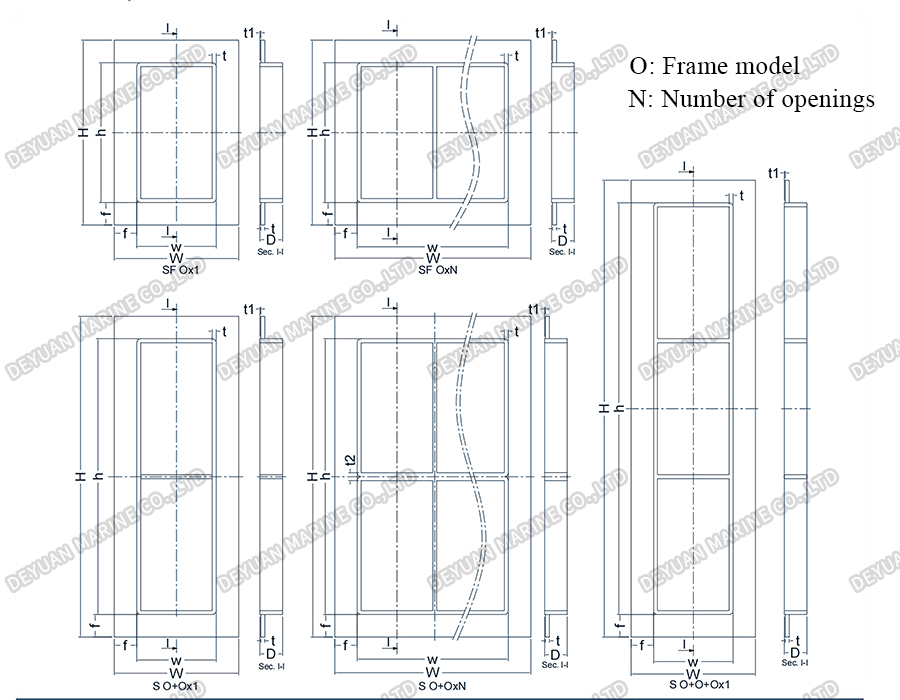

Таблица структурных размеров
| Размер позиции (мм) | ||||||
| h | w | D | f | t | т1 | т2 |
| Н-120 | W-120 | 60 | 60 | 10 | 10 | 20 |
| Модель рамы | Размеры уплотнения | Столбцы фрейма | ||||||||||
| Хм) | Вт (мм) | |||||||||||
| х1 | х2 | х3 | х4 | х5 | х6 | х7 | х8 | х9 | х10 | |||
| СФ-2 | 60х120 | 241 | 261 | 391 | 522 | 625 | 783 | 913 | ||||
| СФ-4 | 120х120 | 300 | 261 | 391 | 522 | 625 | 783 | 913 | ||||
| СФ-4+4 | 120х120 | 469 | 261 | |||||||||
| СФ-6 | 180x120 | 358 | 261 | 391 | 522 | 625 | 783 | 913 | ||||
| СФ-6+6 | 180x120 | 596 | 286x261 | 391 | 522 | 625 | 783 | 913 | 1044 | 1174 | 1305 | 1435 |
| СФ-8 | 240x120 | 418 | 261 | 391 | 522 | 625 | 783 | 913 | ||||
| СФ-8+8 | 240x120 | 716 | 706x261 | 391 | 522 | 625 | 783 | 913 | 1044 | 1174 | 1305 | 1435 |
| СФ- 4+4+4 | 120х120 | 639 | 261 | |||||||||
| СФ- 6+6+6 | 180x120 | 814 | 261 | |||||||||
| СФ- 8+8+8 | 240x120 | 944 | 261 | |||||||||
Примечание. Размеры в таблице приведены только для справки. Нестандартные размеры могут быть изменены по индивидуальному заказу.
Ключевые особенности
Водонепроницаемое и газонепроницаемое уплотнение. Сохраняет защиту IP68 даже при воздействии воды под высоким давлением.
Огнестойкая конструкция — соответствует стандартам пожарной безопасности A60/A0 (соответствует SOLAS).
Модульность и возможность расширения. Вмещает один или несколько кабелей различного диаметра.
Устойчивость к коррозии. Изготовлен из нержавеющей стали 316L или морского алюминия с дополнительными покрытиями.
Простая установка. Предварительно собранные комплекты поставляются с компрессионными прокладками или эпоксидными уплотнениями для быстрой установки.
Приложения
Машинные отделения и панели управления. Закрепите кабели питания/данных через переборки.
Проходы в палубу и корпус – предотвращают проникновение морской воды.
Морские платформы – Обеспечьте безопасность в опасных зонах.
