Описание продукта

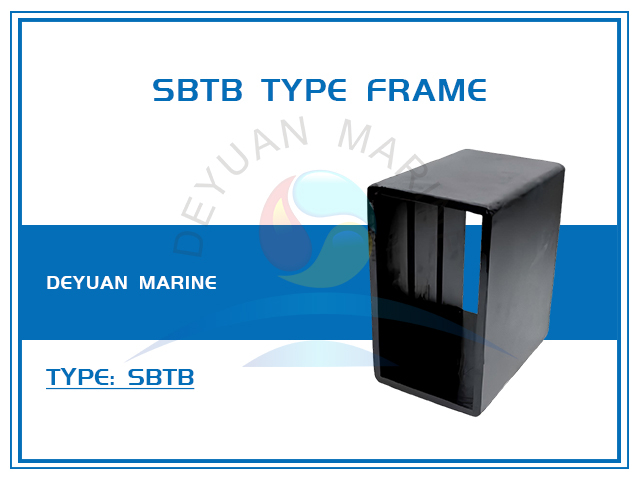

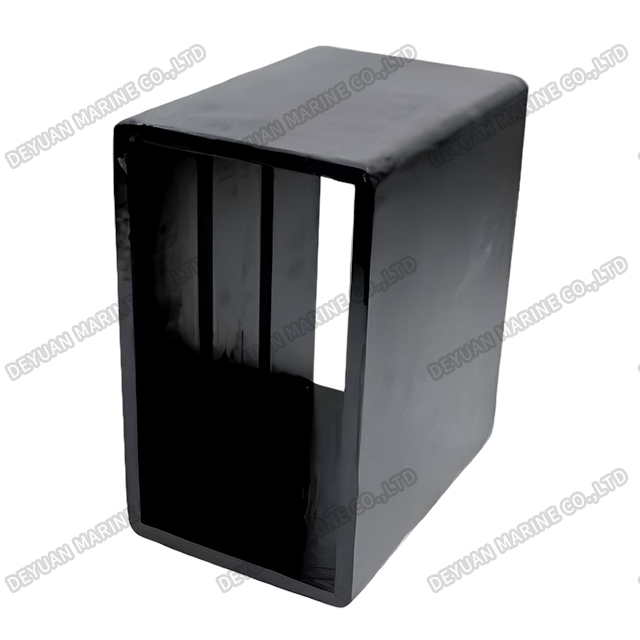

Тип рамы SBTB
Описание продукта
Морская кабельная переходная рама — это высокоэффективная система герметизации, предназначенная для водонепроницаемых и огнестойких кабельных проходок в переборках и палубах судов. Рама, спроектированная в соответствии со строгими стандартами безопасности судов, обеспечивает надежную прокладку кабелей и сохраняет целостность отсека от распространения воды, газа и огня.
Таблица структурных размеров
| Размер позиции (мм) | |||||
| h | w | D | d | t | R |
| Н-20 | W-20 | 200 | 60 | 10 | 10 |
| Модель рамы | Размеры уплотнения | Столбцы фрейма | ||||||
| Хм) | Вт (мм) | |||||||
| х1 | х2 | х3 | х4 | х5 | х6 | |||
| СБТБ-2 | 60х120 | 121 | 141 | 271 | 402 | 532 | ||
| СБТБ-4 | 120х120 | 180 | 141 | 271 | 402 | 532 | 663 | 793 |
| СБТБ-6 | 180х120 | 238 | 141 | 271 | 402 | 532 | 663 | 793 |
| СБТБ-8 | 240x120 | 298 | 141 | 271 | 402 | 532 | ||
Примечание. Размеры в таблице приведены только для справки. Нестандартные размеры могут быть изменены по индивидуальному заказу.
Ключевые особенности
Водонепроницаемое и газонепроницаемое уплотнение. Сохраняет защиту IP68 даже при воздействии воды под высоким давлением.
Огнестойкая конструкция — соответствует стандартам пожарной безопасности A60/A0 (соответствует SOLAS).
Модульность и возможность расширения. Вмещает один или несколько кабелей различного диаметра.
Устойчивость к коррозии. Изготовлен из нержавеющей стали 316L или морского алюминия с дополнительными покрытиями.
Простая установка. Предварительно собранные комплекты поставляются с компрессионными прокладками или эпоксидными уплотнениями для быстрой установки.
Приложения
Машинные отделения и панели управления. Закрепите кабели питания/данных через переборки.
Проходы в палубу и корпус – предотвращают проникновение морской воды.
Морские платформы – Обеспечьте безопасность в опасных зонах.
