Описание продукта

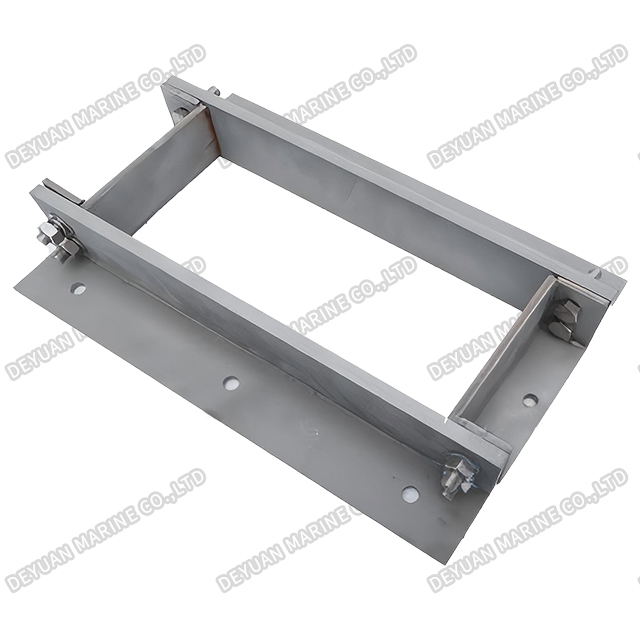

Рамка типа B
Описание продукта
Морская кабельная переходная рама — это высокоэффективная система герметизации, предназначенная для водонепроницаемых и огнестойких кабельных проходок в переборках и палубах судов. Рама, спроектированная в соответствии со строгими стандартами безопасности судов, обеспечивает надежную прокладку кабелей и сохраняет целостность отсека от распространения воды, газа и огня.

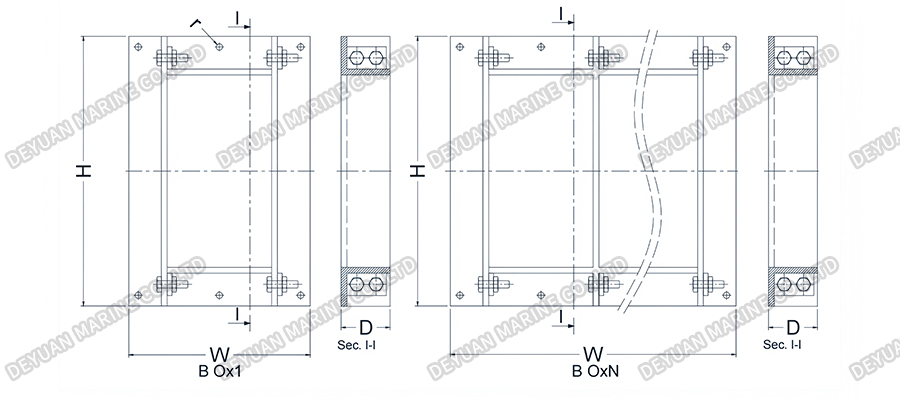

Таблица структурных размеров
| Размер позиции (мм) | |||||
| h | w | D | t | Р1 | Р2 |
| Н-20 | W-20 | 60 | 10 | 20 | 30 |

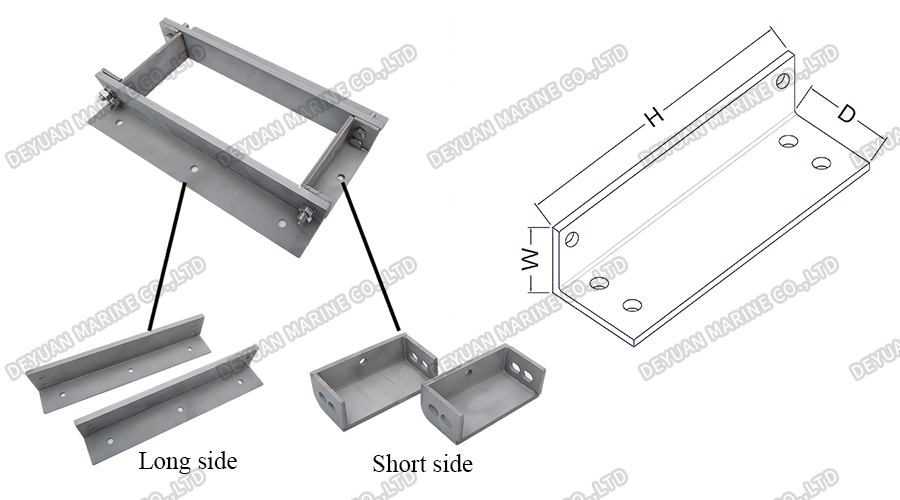

| Модель рамы | Размеры уплотнения | Столбцы рамы (мм) | ||
| H | W | D | ||
| Длинная сторона №2 | Высота=60 | 181 | 40 | 60 |
| Длинная сторона №4 | Высота=120 | 240 | 40 | 60 |
| Длинная сторона №6 | Рост=180 | 298 | 40 | 60 |
| Длинная сторона №8 | Высота=240 | 358 | 40 | 60 |
| Средняя перегородка №2 | Высота=60 | 181 | 8 | 60 |
| Средняя перегородка №4 | Высота=120 | 240 | 8 | 60 |
| Средняя перегородка №6 | Рост=180 | 298 | 8 | 60 |
| Средняя перегородка №8 | Высота=240 | 358 | 8 | 60 |
| Короткая сторона120 | Ширина=120 | 120 | 40 | 60 |
Примечание. Размеры в таблице приведены только для справки. Нестандартные размеры могут быть изменены по индивидуальному заказу.
Ключевые особенности
Водонепроницаемое и газонепроницаемое уплотнение. Сохраняет защиту IP68 даже при воздействии воды под высоким давлением.
Огнестойкая конструкция — соответствует стандартам пожарной безопасности A60/A0 (соответствует SOLAS).
Модульность и возможность расширения. Вмещает один или несколько кабелей различного диаметра.
Устойчивость к коррозии. Изготовлен из нержавеющей стали 316L или морского алюминия с дополнительными покрытиями.
Простая установка. Предварительно собранные комплекты поставляются с компрессионными прокладками или эпоксидными уплотнениями для быстрой установки.
Приложения
Машинные отделения и панели управления. Закрепите кабели питания/данных через переборки.
Проходы в палубу и корпус – предотвращают проникновение морской воды.
Морские платформы – Обеспечьте безопасность в опасных зонах.
