Описание продукта
Рама YRS с пятью отверстиями
Описание продукта
Морская кабельная переходная рама — это высокоэффективная система герметизации, предназначенная для водонепроницаемых и огнестойких кабельных проходок в переборках и палубах судов. Рама, спроектированная в соответствии со строгими стандартами безопасности судов, обеспечивает надежную прокладку кабелей и сохраняет целостность отсека от распространения воды, газа и огня.

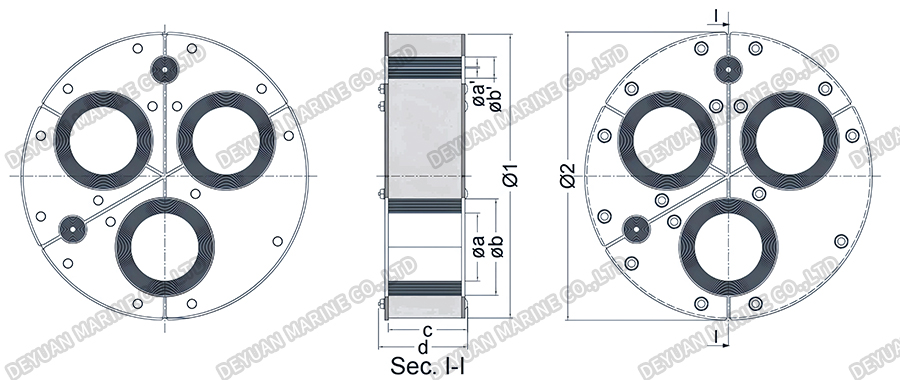

Столбцы рамы (мм)
| Модель рамы | Применимый диапазон диаметров кабельного канала | Внешний диаметр установки | ⌀а | ⌀б | ⌀а' | ⌀б' | ⌀1 | ⌀2 | c | d | e |
| ЯРС-200-5 | 4-17 | 200-203 | 4 | 17 | 200 | 220 | 80 | 90 | 5 | ||
| ЯРС-200-5 | 48-70 | 200-203 | 48.00 | 70 | 200 | 220 | 80 | 90 | 5 |
Примечание. Размеры в таблице приведены только для справки. Нестандартные размеры могут быть изменены по индивидуальному заказу.
Ключевые особенности
Водонепроницаемое и газонепроницаемое уплотнение. Сохраняет защиту IP68 даже при воздействии воды под высоким давлением.
Огнестойкая конструкция — соответствует стандартам пожарной безопасности A60/A0 (соответствует SOLAS).
Модульность и возможность расширения. Вмещает один или несколько кабелей различного диаметра.
Устойчивость к коррозии. Изготовлен из нержавеющей стали 316L или морского алюминия с дополнительными покрытиями.
Простая установка. Предварительно собранные комплекты поставляются с компрессионными прокладками или эпоксидными уплотнениями для быстрой установки.
Приложения
Машинные отделения и панели управления. Закрепите кабели питания/данных через переборки.
Проходы в палубу и корпус – предотвращают проникновение морской воды.
Морские платформы – Обеспечьте безопасность в опасных зонах.
