Описание продукта

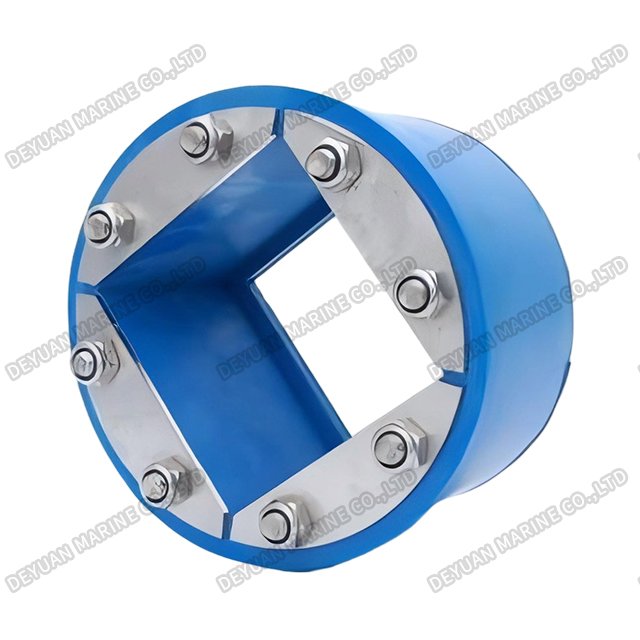

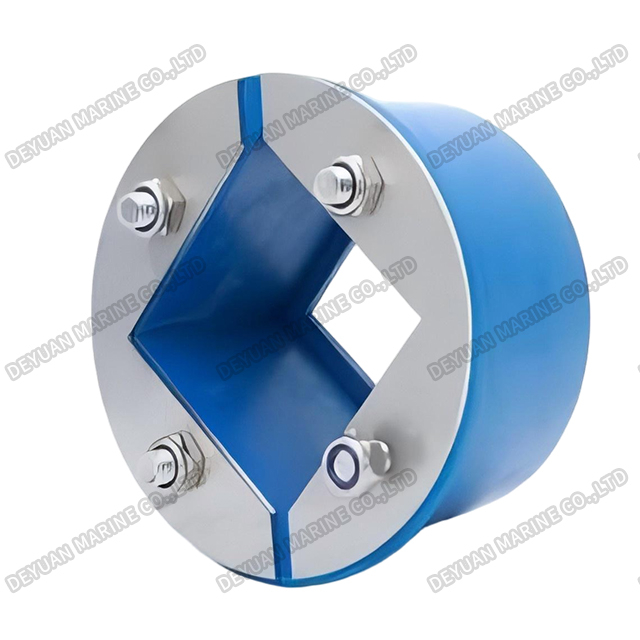

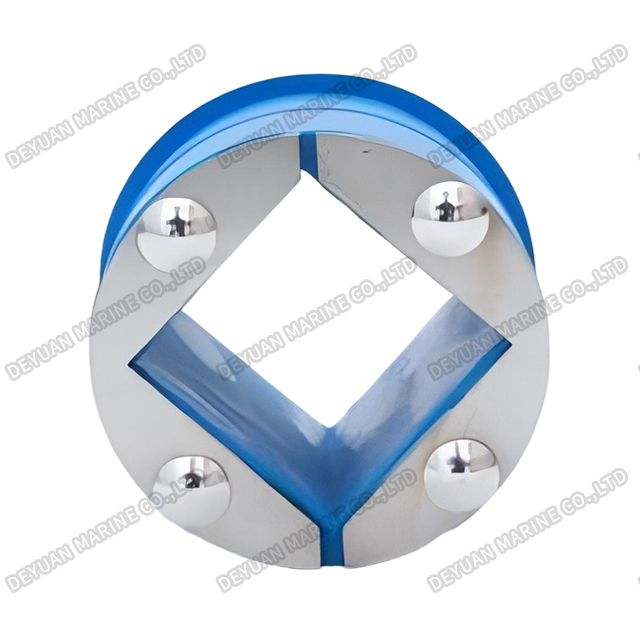

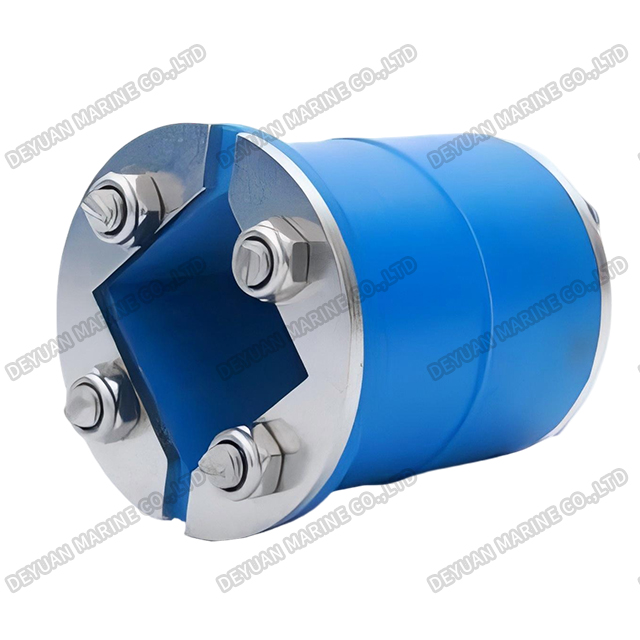

Тип рамы YR
Описание продукта
Морская кабельная переходная рама — это высокоэффективная система герметизации, предназначенная для водонепроницаемых и огнестойких кабельных проходок в переборках и палубах судов. Рама, спроектированная в соответствии со строгими стандартами безопасности судов, обеспечивает надежную прокладку кабелей и сохраняет целостность отсека от распространения воды, газа и огня.

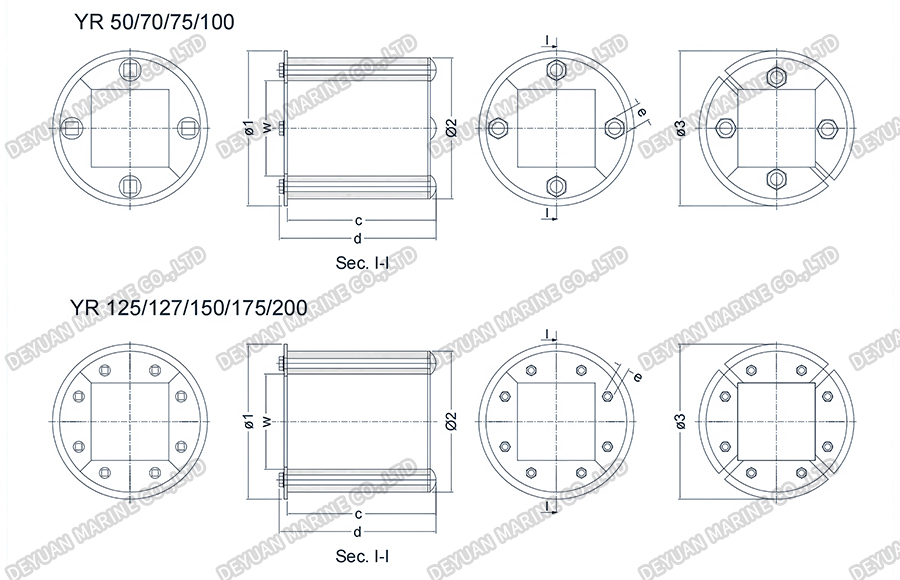

Столбцы рамы (мм)
| Модель рамы | Размеры уплотнения | Внешний диаметр установки | ⌀1 | ⌀2 | ⌀3 | w | c | d |
| ЯР-50 | 30х30 | 50-52 | 58 | 50 | 64 | 30 | 71 | 85 |
| ЯР-70 | 40х40 | 70-72 | 85 | 70 | 91 | 40 | 71 | 85 |
| ЯР-75 | 40х40 | 75-77 | 85 | 75 | 91 | 40 | 71 | 85 |
| ЯР-100 | 60х60 | 100-102 | 115 | 100 | 125 | 60 | 75 | 85 |
| ЯР-125 | 80x80 | 125-127 | 142 | 125 | 148 | 80 | 71 | 80 |
| ЯР-127 | 80x80 | 127-129 | 142 | 127 | 148 | 80 | 71 | 80 |
| ЯР-150 | 90x90 | 150-152 | 165 | 150 | 171 | 90 | 71 | 85 |
| ЯР-175 | 90x90 | 175-177 | 190 | 175 | 196 | 90 | 71 | 85 |
| ЯР-200 | 120x120 | 200-202 | 215 | 200 | 223 | 120 | 71 | 85 |
Примечание. Размеры в таблице приведены только для справки. Нестандартные размеры могут быть изменены по индивидуальному заказу.
Ключевые особенности
Водонепроницаемое и газонепроницаемое уплотнение. Сохраняет защиту IP68 даже при воздействии воды под высоким давлением.
Огнестойкая конструкция — соответствует стандартам пожарной безопасности A60/A0 (соответствует SOLAS).
Модульность и возможность расширения. Вмещает один или несколько кабелей различного диаметра.
Устойчивость к коррозии. Изготовлен из нержавеющей стали 316L или морского алюминия с дополнительными покрытиями.
Простая установка. Предварительно собранные комплекты поставляются с компрессионными прокладками или эпоксидными уплотнениями для быстрой установки.
Приложения
Машинные отделения и панели управления. Закрепите кабели питания/данных через переборки.
Проходы в палубу и корпус – предотвращают проникновение морской воды.
Морские платформы – Обеспечьте безопасность в опасных зонах.
