Описание продукта
Тип рамы YR
Описание продукта

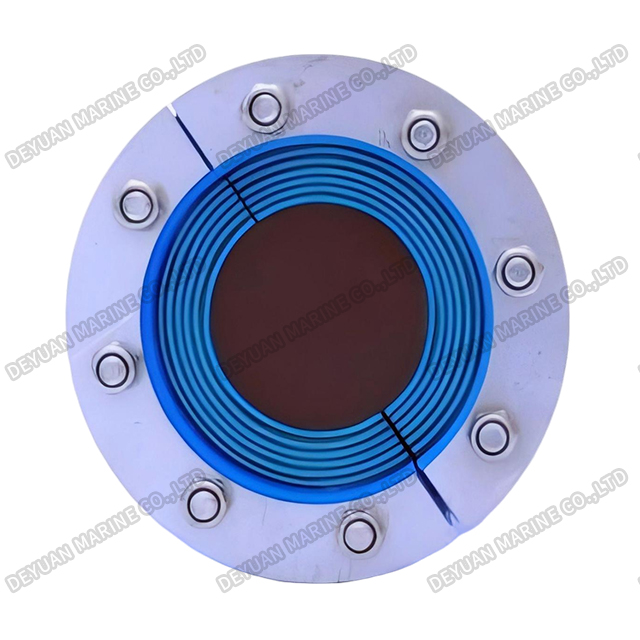

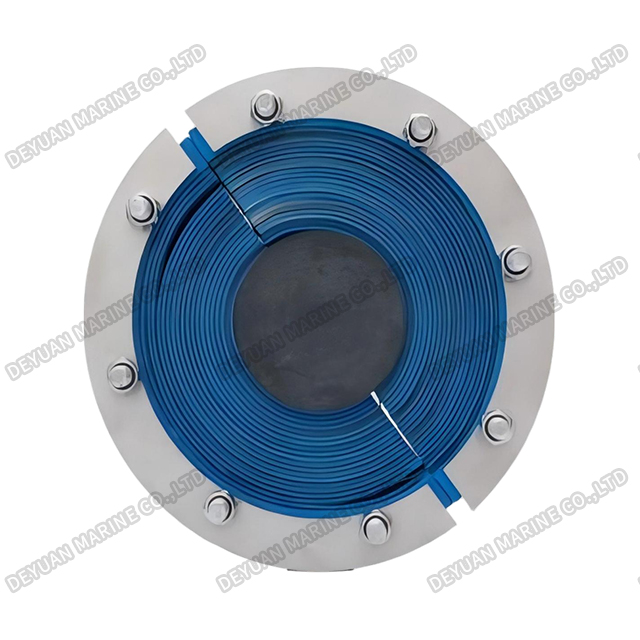

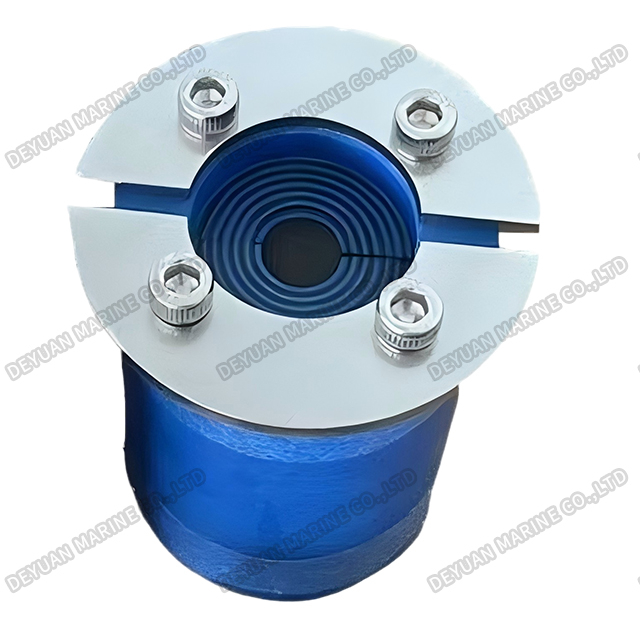

Морская кабельная переходная рама — это высокоэффективная система герметизации, предназначенная для водонепроницаемых и огнестойких кабельных проходок в переборках и палубах судов. Рама, спроектированная в соответствии со строгими стандартами безопасности судов, обеспечивает надежную прокладку кабелей и сохраняет целостность отсека от распространения воды, газа и огня.

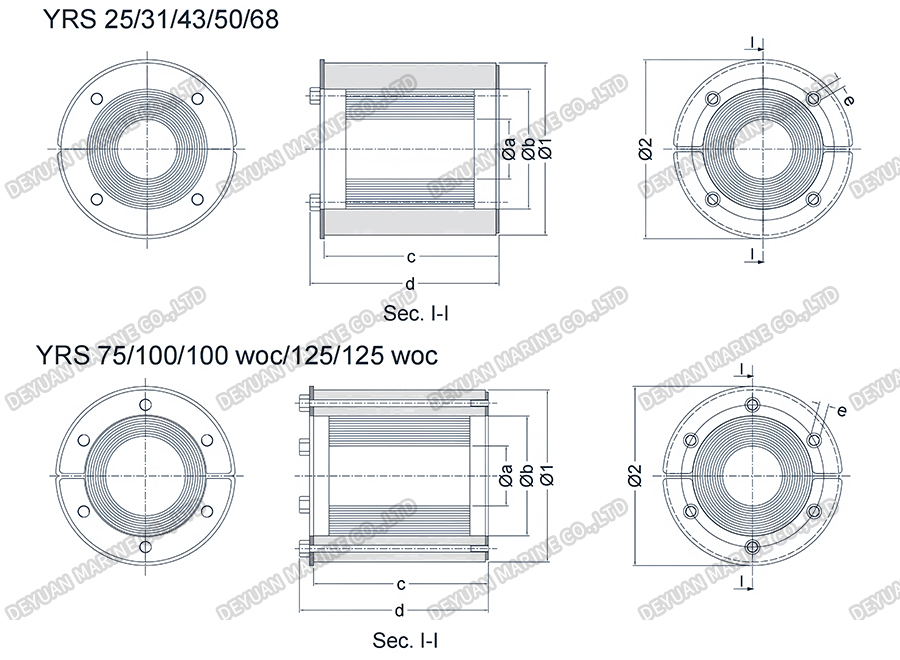

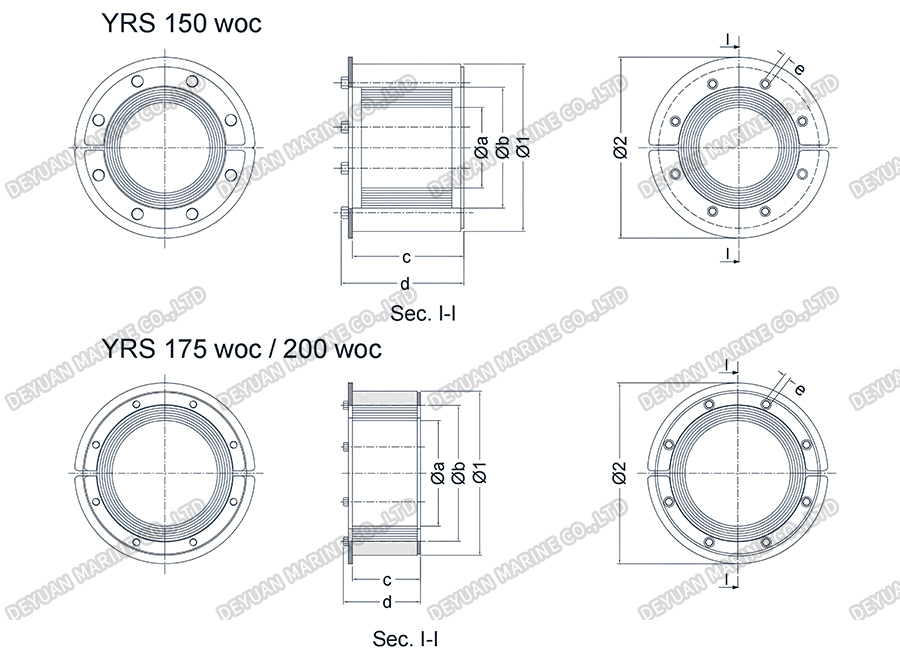

Столбцы рамы (мм)
| Модель рамы | Размеры уплотнения | Внешний диаметр установки | ⌀а | ⌀б | ⌀1 | ⌀2 | c | d | e |
| ЯРС-25 | 3,6-12 | 25-26 | 3.60 | 12 | 25 | 32 | 39 | 43 | 2.5 |
| ЯРС-31 | 4-17 | 31-32 | 4 | 17 | 31 | 37 | 40 | 44 | 2.5 |
| ЯРС-43 | 4-23 | 43-45 | 4 | 23 | 43 | 53 | 78 | 85 | 4 |
| ЯРС-50 | 8-30 | 50-52 | 8 | 30 | 50 | 60 | 78 | 85 | 4 |
| ЯРС-68 | 26-48 | 68-70 | 26 | 48 | 68 | 78 | 78 | 85 | 4 |
| ЯРС-75 | 24–54 | 75-77 | 24 | 54 | 75 | 85 | 78 | 85 | 4 |
| ЯРС-100(вок) | 48-70 | 100-102 | 48 | 70 | 100 | 110 | 78 | 87 | 4 |
| ЯРС-125(вок) | 66-98 | 125-127 | 66 | 98 | 125 | 145 | 78 | 87 | 5 |
| ЯРС-150(вок) | 93-119 | 150-152 | 93 | 119 | 150 | 170 | 79 | 88 | 5 |
| YRS-175(вок) | 119-145 | 175-177 | 119 | 147 | 175 | 195 | 80 | 90 | 5 |
| ЯРС-200(вок) | 138-170 | 200-203 | 138 | 170 | 200 | 220 | 80 | 90 | 5 |
Примечание. Размеры в таблице приведены только для справки. Нестандартные размеры могут быть изменены по индивидуальному заказу.
Ключевые особенности
Водонепроницаемое и газонепроницаемое уплотнение. Сохраняет защиту IP68 даже при воздействии воды под высоким давлением.
Огнестойкая конструкция — соответствует стандартам пожарной безопасности A60/A0 (соответствует SOLAS).
Модульность и возможность расширения. Вмещает один или несколько кабелей различного диаметра.
Устойчивость к коррозии. Изготовлен из нержавеющей стали 316L или морского алюминия с дополнительными покрытиями.
Простая установка. Предварительно собранные комплекты поставляются с компрессионными прокладками или эпоксидными уплотнениями для быстрой установки.
Приложения
Машинные отделения и панели управления. Закрепите кабели питания/данных через переборки.
Проходы в палубу и корпус – предотвращают проникновение морской воды.
Морские платформы – Обеспечьте безопасность в опасных зонах.
