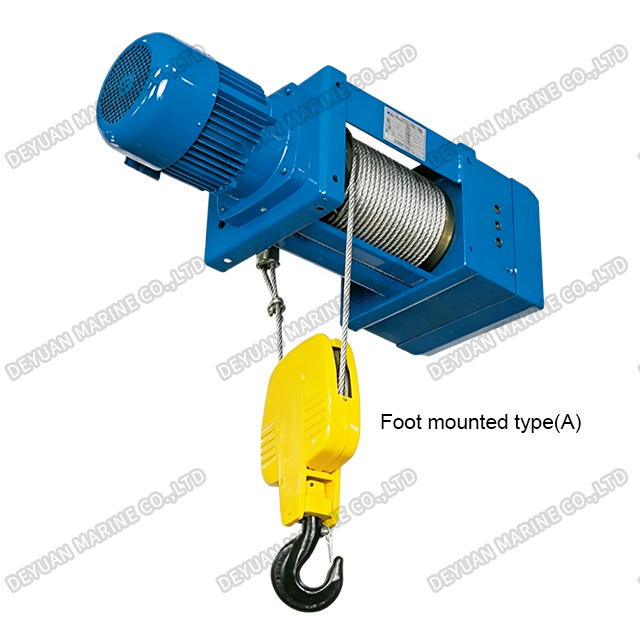

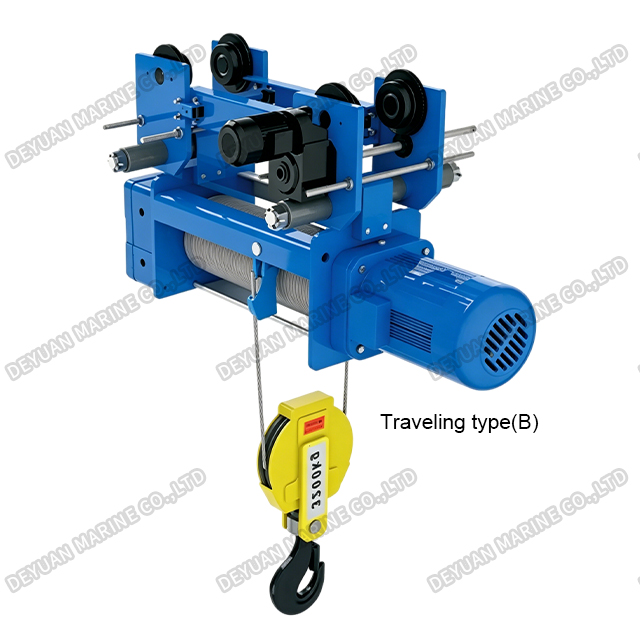

Электрическая канатная таль типа SH (с запасовкой 1/2 троса)
Введение продукта:

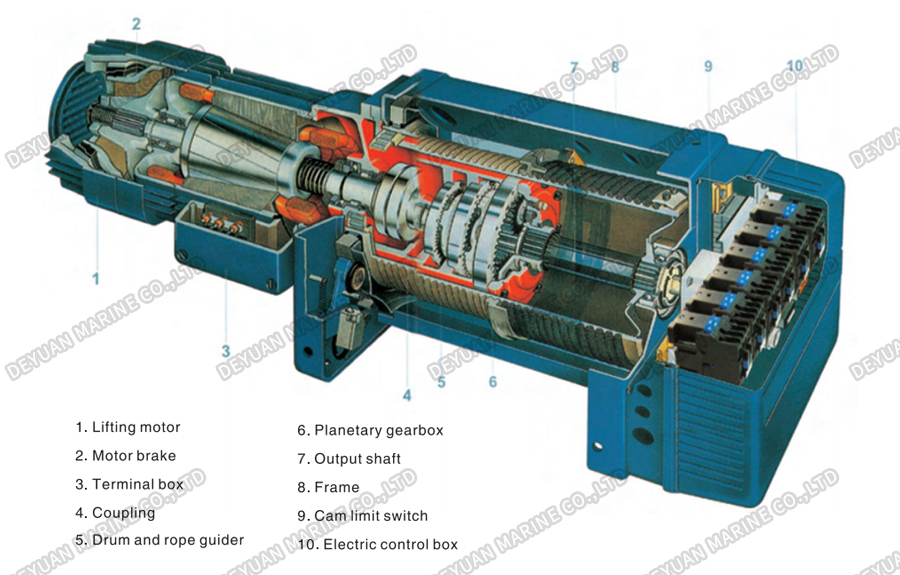

Эта канатная таль отличается новейшим дизайном, квадратным внешним видом, модульной конструкцией и отличными общими характеристиками. Основные комбинации преобразования режимов очень удобны и разнообразны. Специальный метод комбинирования трансмиссии высоко стандартизирован, сохраняя традиционный длинный приводной вал. В редукторе используется планетарная передача, обеспечивающая высокую эффективность, низкий уровень шума и длительный срок службы. Уникальный цилиндрический ротор и двигатель с коническим тормозом обеспечивают низкий уровень шума и надежное торможение. Используя передовую зарубежную технологию направляющих канатов, устройство работает стабильно, надежно и безопасно. Высокоточный ультрамеханический поворотный концевой выключатель в сочетании с высококачественными и недорогими электронными компонентами управления эффективно снижает количество электрических неисправностей. Продукт соответствует новейшим международным стандартам.
Рисунок:

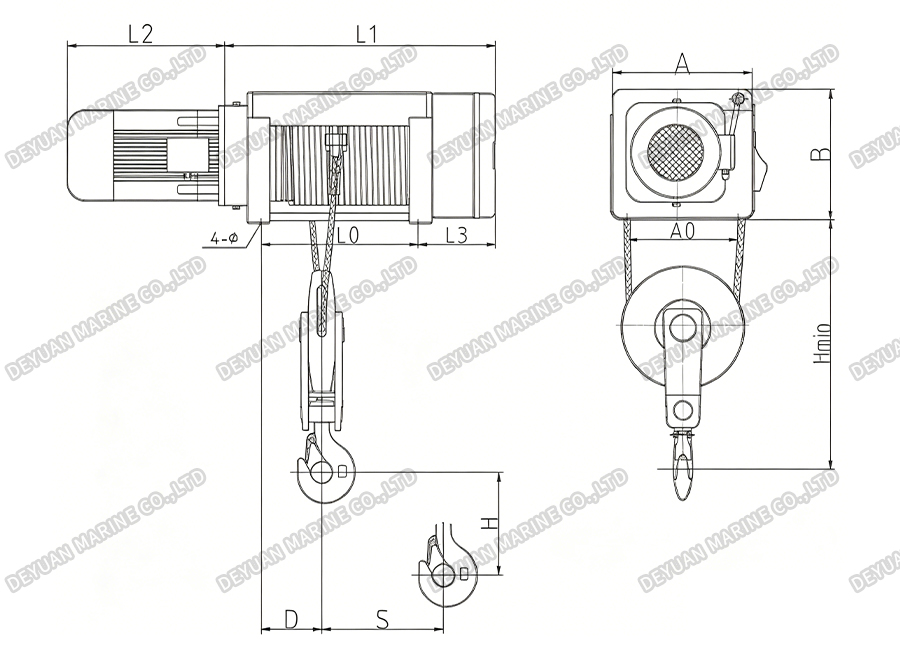

Спецификация Размеры:
| Тип | Высота подъема | 9м | 12 м | 18 м | 24 м | 30 м |
| Ш3 2/1А | Л0 | 431 | 528 | 722 | 916 | 1110 |
| Л1 | 681 | 778 | 972 | 1166 | 1360 | |
| D | 113 | 113 | 113 | 113 | 113 | |
| Ш4 2/1А | Л0 | 494 | 648 | 856 | 1054 | 1272 |
| Л1 | 771 | 925 | 1133 | 1341 | 1549 | |
| D | 148 | 198 | 198 | 198 | 198 | |
| Ш5 2/1А | Л0 | 524 | 683 | 901 | 1119 | 1337 |
| Л1 | 827 | 986 | 1204 | 1422 | 1640 | |
| D | 161 | 211 | 211 | 211 | 211 | |
| Ш6 2/1А | Л0 | 574 | 768 | 997 | 1226 | 1455 |
| Л1 | 907 | 1101 | 1330 | 1559 | 1788 | |
| D | 178 | 258 | 258 | 258 | 258 | |
| Ш7 2/1А | Л0 | 612 | 808 | 1041 | 1274 | 1507 |
| Л1 | 1005 | 1201 | 1434 | 1667 | 1900 | |
| D | 204 | 284 | 284 | 284 | 284 | |
| Ш8 2/1А | Л0 | 612 | 808 | 1041 | 1274 | 1507 |
| Л1 | 1005 | 1201 | 1434 | 1667 | 1900 | |
| D | 204 | 284 | 284 | 284 | 284 |
| Тип | φ | A | А0 | B | Хмин | Л3 | S | |
| Ш3 2/1А | 13 | 278 | 215 | 253 | 455 | 163 | 0,0161Ч | |
| Ш4 2/1А | 18 | 335 | 265 | 310 | 578 | 181 | 0,0174Ч | |
| Ш5 2/1А | 18 | 370 | 300 | 346 | 649 | 198 | 0,0182Ч | |
| Ш6 2/1А | 26 | 408 | 325 | 381 | 739 | 226 | 0,0191Ч | |
| Ш7 2/1А | 26 | 480 | 370 | 455 | 799 | 249 | 0,0194Ч | |
| Ш8 2/1А | 26 | 480 | 370 | 455 | 799 | 249 | 0,0194Ч | |
Технические характеристики:
| ТИП | Емкость | Рабочая группа | Скорость подъема | Мощность двигателя | Скорость движения | Путешествующий мотор | Л2 | ||
| (кг) | (м/мин) | (кВт) | (кВт) | (кВт) | Единая скорость | Двойная скорость | |||
| Ш3 2/1А | 1000 | М4 | 8.4 8,4/2,1 | 1.5 1,5/0,4 | 20 20/6,7 | 0.37 0,37/0,12 | 300 | 500 | |
| Ш4 2/1А | 2000 | 7.2 7,2/2,4 | 3 3/1 | 20 20/6,7 | 0.37 0,37/0,12 | 350 | 535 | ||
| Ш5 2/1А | 3200 | 7 7/1,6 | 4.5 4,5/1,1 | 20 20/6,7 | 0.37 0,37/0,12 | 380 | 600 | ||
| Ш6 2/1А | 5000 | 7.6 7,6/1,8 | 7.5 7,5/2,0 | 20 20/6,7 | 0.37 0,37/0,12 | 460 | 645 | ||
| Ш7 2/1А | 8000 | 8 8/2 | 13 13/3,4 | 20 20/6,7 | 0.37 0,37/0,12 | 520 | 620 | ||
| Ш8 2/1А | 10000 | 6.4 6,4/1,6 | 13 13/3,4 | 20 20/6,7 | 0.37 0,37/0,12 | 520 | 620 | ||
