Описание продукта

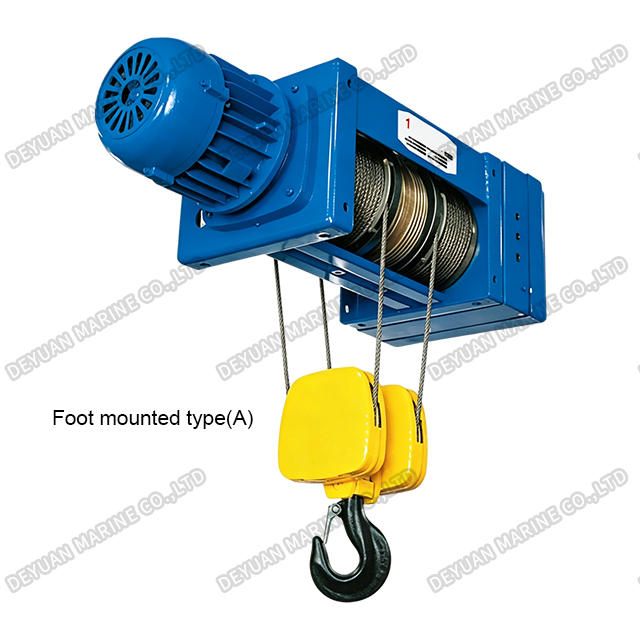

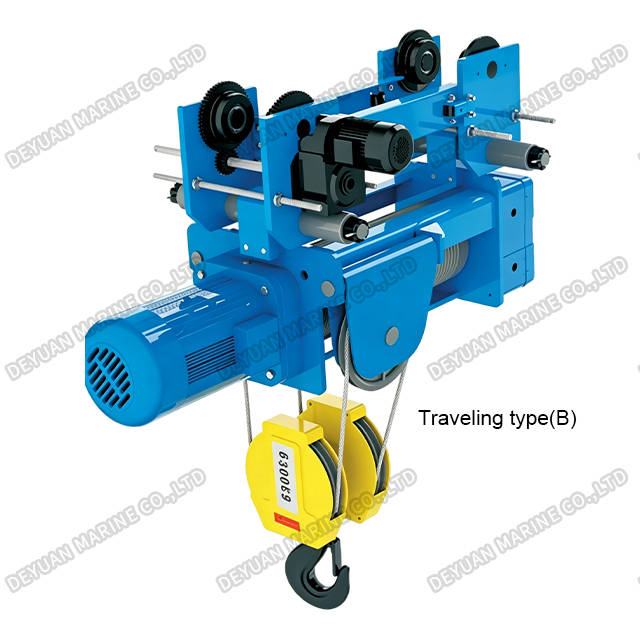

Электрическая канатная таль типа SH (с запасовкой 1/4 троса)
Введение продукта:
Электрическая канатная таль типа SH с запасовкой троса 1/4 представляет собой подъемное решение для тяжелых условий эксплуатации, разработанное для применений, требующих высокой грузоподъемности с контролируемой скоростью подъема. В отличие от конфигурации запасовки 1/2 (высокая скорость, меньшая производительность), система запасовки 1/4 пропускает трос через четыре части каната, поддерживая нагрузку между барабаном и блоком крюка, обеспечивая значительно большее механическое преимущество.
Основные характеристики и преимущества запасовки 1/4 каната:
1.Более высокая грузоподъемность: конструкция с четырьмя канатными частями распределяет нагрузку более равномерно, позволяя одной и той же раме подъемника обрабатывать большие грузоподъемности, чем установка с запасовкой 1/2.
2. Контролируемая скорость подъема: хотя конфигурация 1/4 медленнее, чем запасовка 1/2, она обеспечивает лучший контроль нагрузки и точное позиционирование, что идеально подходит для тяжелых или деликатных грузов.
3. Уменьшенное натяжение троса: каждая отдельная часть троса испытывает меньшее натяжение, что продлевает срок службы троса и повышает запас прочности.
4. Компактная и модульная конструкция: сохраняет квадратную модульную конструкцию серии SH, что обеспечивает простоту обслуживания и взаимозаменяемость деталей.

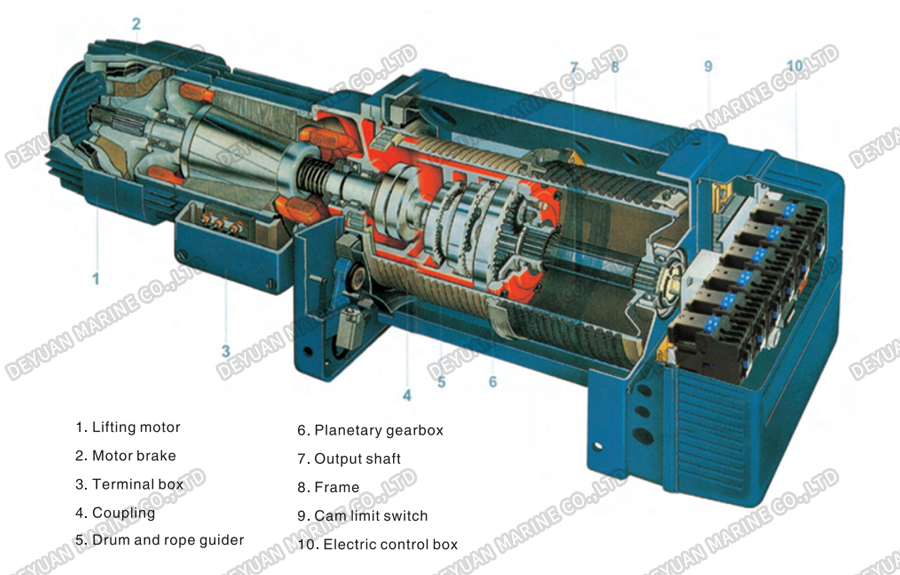

5. Надежная планетарная коробка передач: планетарная передача обеспечивает высокую эффективность, низкий уровень шума и увеличенный срок службы.
6. Тормозной двигатель с коническим ротором: обеспечивает низкий уровень шума и надежное торможение.
7. Усовершенствованная технология направления каната: обеспечивает плавную, стабильную и надежную намотку каната, уменьшая износ и застревание.
Рисунок:

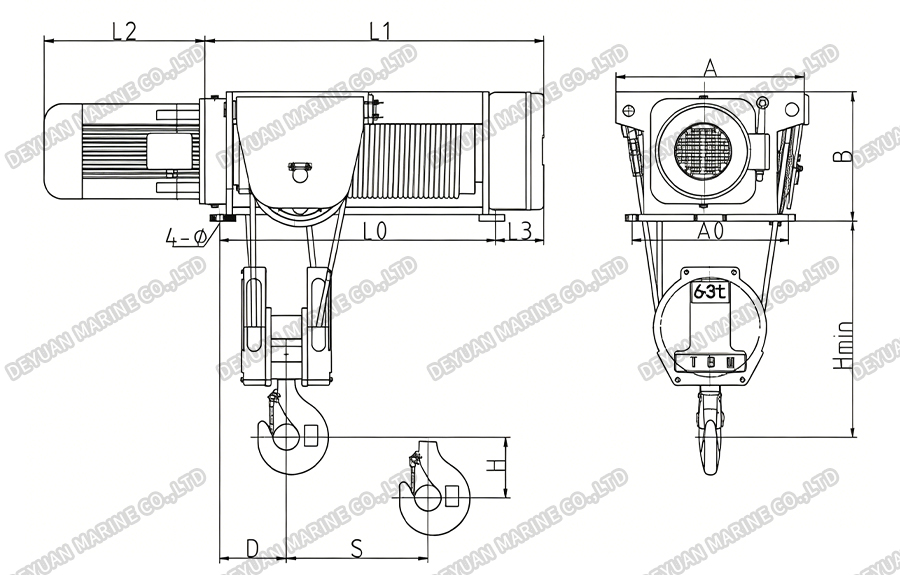

Спецификация Размеры1:
| Тип | Высота подъема | 6м | 9м | 12 м | 15 м |
| Ш4 2/1А | Л1 | 770 | 978 | 1186 | 1394 |
| Л0 | 925 | 1133 | 1341 | 1549 | |
| Ш5 2/1А | Л1 | 812 | 1030 | 1248 | 1466 |
| Л0 | 986 | 1204 | 1422 | 1640 | |
| Ш6 2/1А | Л1 | 899 | 1128 | 1357 | 1586 |
| Л0 | 1101 | 1330 | 1559 | 1788 | |
| Ш7 2/1А | Л1 | 955 | 1188 | 1421 | 1654 |
| Л0 | 1201 | 1434 | 1667 | 1900 | |
| Ш8 2/1А | Л1 | 955 | 1188 | 1421 | 1654 |
| Л0 | 1201 | 1434 | 1667 | 1900 |
Спецификация Размеры2:
| Тип | φ | A | А0 | B | Хмин | Л3 | S | |
| Ш4 2/1А | 18 | 485 | 395 | 323 | 531 | 120 | 0,0174Ч | |
| Ш5 2/1А | 18 | 520 | 430 | 358 | 619 | 134 | 0,0182Ч | |
| Ш6 2/1А | 26 | 588 | 468 | 393 | 689 | 161 | 0,0191H | |
| Ш7 2/1А | 26 | 720 | 540 | 472 | 760 | 176 | 0,0194Ч | |
| Ш8 2/1А | 26 | 720 | 540 | 472 | 760 | 176 | 0,0194Ч | |
Технические характеристики:
| ТИП | Емкость | Рабочая группа | Скорость подъема | Мощность двигателя | Скорость движения | Путешествующий мотор | Л2 | D | |
| (кг) | (м/мин) | (кВт) | (кВт) | (кВт) | Единая скорость | Двойная скорость | |||
| Ш4 2/1А | 3200 | М4 | 8.4 8,4/2,1 | 1.5 1,5/0,4 | 20 20/6,7 | 0.37 0,37/0,12 | 300 | 500 | 169 |
| Ш5 2/1А | 6300 | М4 | 7.2 7,2/2,4 | 3 3/1 | 20 20/6,7 | 0.55 0,55/0,18 | 350 | 535 | 185 |
| Ш6 2/1А | 10000 | М4 | 7 7/1,6 | 4.5 4,5/1,1 | 20 20/6,7 | 0.75 0,75/0,25 | 380 | 600 | 209 |
| Ш7 2/1А | 16000 | М4 | 7.6 7,6/1,8 | 7.5 7,5/2,0 | 20 20/6,7 | 2x0,75 2x0,75/0,25 | 460 | 645 | 243 |
| Ш8 2/1А | 20000 | М4 | 8 8/2 | 13 13/3,4 | 20 20/6,7 | 2х0,75 2×0,75/0,25 | 520 | 620 | 243 |
Типичные применения:
*Сверхмощные однобалочные мостовые краны.
*Промышленные краны для мастерских со средней и высокой грузоподъемностью.
*Погрузочные площадки для работы с плотными материалами (например, рулоны стали, оборудование)
*Добыча полезных ископаемых и портовый вспомогательный подъем
*Приложения с умеренной высотой подъема.
