Описание продукта

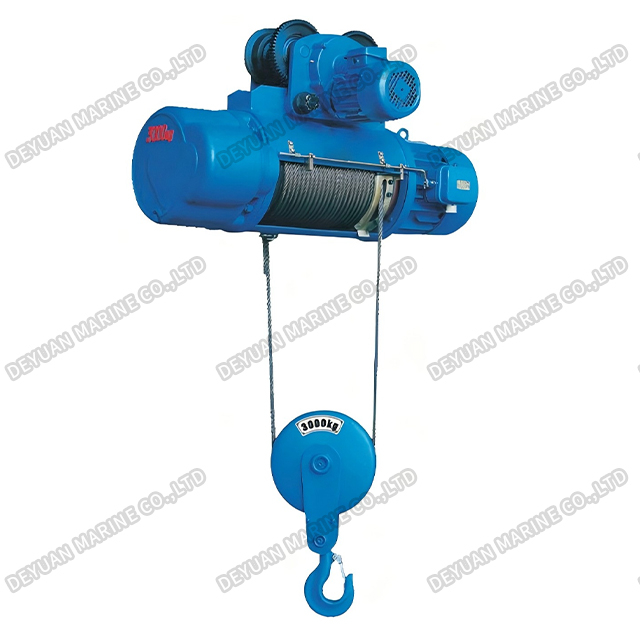

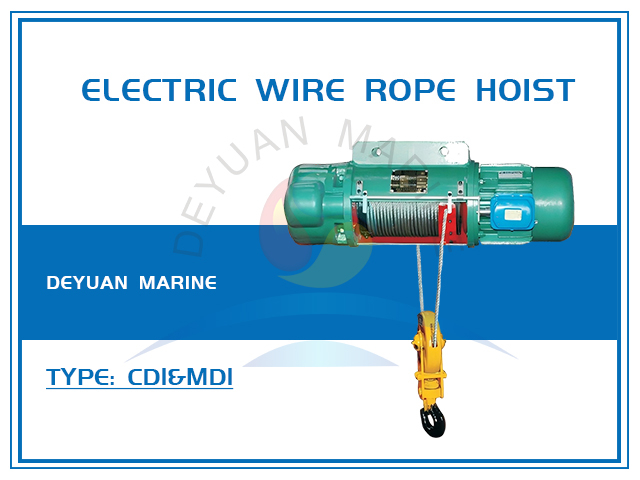

Электрическая канатная таль CD1 и MD1
Введение продукта:
Электрические канатные тельферы CD1 и MD1 представляют собой компактное грузоподъемное оборудование. Их можно устанавливать на однобалочные, мостовые, козловые и стреловые краны. С небольшими модификациями их можно использовать и в качестве лебедок.
Электрическая таль CD1 имеет только нормальную скорость, соответствующую стандартным требованиям к подъему. Электрическая таль MD1 имеет две скорости: нормальную и медленную. На низкой скорости он обеспечивает точную загрузку/разгрузку, укладку песочных фляг, обслуживание станков и подобные деликатные операции.
Эти подъемники широко используются на заводах, шахтах, портах, складах, грузовых площадках и в розничных магазинах. Они необходимы для повышения эффективности труда и улучшения условий труда.
Примечания:
А. Стандартная высота подъема составляет 6, 9, 12, 18, 24, 30 и 36 метров.
B. Скорость подъема может быть односкоростной, двухскоростной или даже многоскоростной с частотно-регулируемым приводом (VFD).
C. Рельс, подходящий для подъемников с низкой высотой, представляет собой рельс с двутавровой балкой; Также можно использовать двутавровую балку.
D. Рекомендуемые методы запасовки троса для этого типа электротельфера: 2/1, 4/2 или 4/1.
E. Нормальная скорость движения составляет 20 м/мин. По запросу доступны дополнительные скорости 12,5, 16, 25 и 32 м/мин.
F. Стандартная ширина колеи двухбалочных кранов составляет 1200, 1500, 1800, 2100 и 2300 мм. Обычная скорость перемещения подъемника этого типа составляет 20 м/мин, по запросу доступны дополнительные скорости 30 и 45 м/мин.

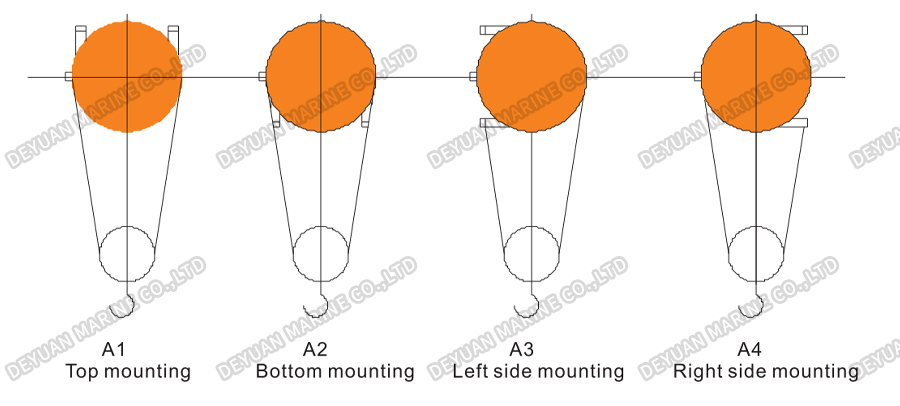

Способ установки крана фиксированного типа:
Технические характеристики 1:
| Модель | CD1 и MD1 | ||||||||||||||||||||||||||
| Емкость | T | 0.25 | 0.5 | 1 | 2 | 3 | |||||||||||||||||||||
| Высота подъема | M | 3 | 6 | 9 | 3 | 6 | 9 | 6 | 9 | 12 | 18 | 24 | 30 | 6 | 9 | 12 | 18 | 24 | 30 | 6 | 9 | 12 | 18 | 24 | 3 | ||
| Скорость подъема | м/мин | 8 8/0,8 | 8 8/0,8 | 8 8/0,8 | 8 8/0,8 | 8 8/0,8 | |||||||||||||||||||||
| Скорость перемещения | м/мин | 2030 | 2030 | 2030 | 2030 | 2030 | |||||||||||||||||||||
| проволочный канат | Диаметр | мм | 3.6 | 4.7 | 7.7 | 13 | 13 | ||||||||||||||||||||
| Строительство | 6×19 | Д-6Х37+1 | Д-6Х37+1 | Д-6Х37+1 | Д-6Х37+1 | ||||||||||||||||||||||
| Track | Т-образная сталь. | 16-22б | 16-28б | 16-28б | 20а-32в | 20а-32в | |||||||||||||||||||||
| Мин. радиус кривизны | m | 0.8 | 1.5 | 1.5 | 2 | 3 | 4 | 2 | 2.5 | 3 | 4 | 2 | 2.5 | 3 | |||||||||||||
| Источник питания | 3-фазный, переменный ток, 380 В, 50 Гц | ||||||||||||||||||||||||||
| Рабочая система и рабочая группа | Промежуточный FC=25%, рабочая группа М3 | ||||||||||||||||||||||||||
| Подъемный двигатель | Власть | кВт | 0.4 | 0.8 0,2/0,8 | 1.5 0,2/1,5 | 3 0,4/3 | 4.5 0,4/4,5 | ||||||||||||||||||||
| Скорость вращения | об/мин | 1380 | 1380 | 1380 | 1380 | 1380 | |||||||||||||||||||||
| Текущий | A | 1.25 | 2.4 0,72/2,4 | 4.3 0,72/4,3 | 7.6 1,25/7,6 | 11 2,4/11 | |||||||||||||||||||||
| Путешествующий мотор | Власть | кВт | 0.06 | 0.2 | 0.2 | 0.4 | 0.8 | ||||||||||||||||||||
| Скорость вращения | об/мин | 1400 | 1380 | 1380 | 1380 | 1380 | |||||||||||||||||||||
| Текущий | A | 0.30 | 0.72 | 0.72 | 1.25 | 1.25 | |||||||||||||||||||||
| Вес нетто ±15% (кг) | компакт-диск | 44 | 44.4 | 45 | 120 | 125 | 145 | 145 | 158 | 180 | 195 | 208 | 222 | 235 | 248 | 296 | 320 | 340 | 365 | 280 | 300 | 350 | 380 | 405 | 4 | ||
| доктор медицинских наук | 135 | 140 | 160 | 160 | 170 | 200 | 210 | 220 | 230 | 265 | 278 | 326 | 350 | 370 | 395 | 310 | 330 | 380 | 410 | 435 | 4 | ||||||
| компакт-диск исправлен | 30 | 30.4 | 31 | 80 | 85 | 90 | 110 | 120 | 125 | 140 | 150 | 165 | 168 | 180 | 190 | 210 | 230 | 350 | 220 | 235 | 250 | 275 | 300 | 3 | |||
| MD фиксированный | 100 | 105 | 110 | 130 | 140 | 145 | 155 | 165 | 180 | 196 | 210 | 220 | 240 | 260 | 280 | 250 | 265 | 280 | 305 | 330 | 3 | ||||||
| Основной размер (мм) | H | 423 | 630 | 670 | 960 | 960 | 985 | 1080 | |||||||||||||||||||
| E | 395 | 493 | 584 | 740 | 848 | ||||||||||||||||||||||
| Л2 | 216 | 126 | 159 | 187 | 230 | ||||||||||||||||||||||
| Л1 | 274 | 346 | 418 | 345 | 443 | 541 | 737 | 933 | 1129 | 352 | 452 | 552 | 752 | 952 | 1152 | 380 | 483 | 586 | 792 | 998 | 1 | ||||||
| L | компакт-диск | 391 | 616 | 688 | 760 | 758 | 856 | 955 | 1510 | 1346 | 1542 | 820 | 920 | 1020 | 1220 | 1420 | 1620 | 915 | 1018 | 1121 | 1327 | 1533 | 1 | ||||
| доктор медицинских наук | 638 | 710 | 782 | 780 | 878 | 976 | 1172 | 1368 | 1542 | 820 | 920 | 1020 | 1220 | 1420 | 1620 | 915 | 1018 | 1121 | 1327 | 1533 | 1 | ||||||
| m | 104 | 318 | 390 | 462 | 401 | 499 | 597 | 793 | 989 | 1185 | 418 | 518 | 618 | 818 | 1018 | 1218 | 448 | 551 | 664 | 860 | 1066 | 1 | |||||
| n | 130 | 190 | 196 | 240 | 264 | ||||||||||||||||||||||
| h | 145 | 152.5 | 190 | 211.5 | |||||||||||||||||||||||
| φ | 17 | 17 | 20 | 25 | 25 | ||||||||||||||||||||||
| B | 279-315 | 279-884 | 279-884 | 279-930 | 279-930 | ||||||||||||||||||||||
| F | 355/426 | 354/492 | 400/562 | 438/642 | |||||||||||||||||||||||
Технические характеристики 2:
| Модель | CD1 и MD1 | CDA и MDA | BC-модели CD1 и MD1 | |||||||||||||||||||||
| Емкость | T | 5 | 10 | 15 | 20 | 32 | ||||||||||||||||||
| Высота подъема | M | 6 | 9 | 12 | 18 | 24 | 30 | 9 | 12 | 18 | 24 | 30 | 9 | 12 | 18 | 6 | 9 | 12 | 16 | 12 | 16 | 18 | ||
| Скорость подъема | м/мин | 8 8/0,8 | 7 7/0,7 | 3.5 3,5/0,35 | 3.3 3,3/0,33 | 3 | ||||||||||||||||||
| Скорость перемещения | м/мин | 2030 | 2030 | 18 | 14 | / | ||||||||||||||||||
| проволочный канат | Диаметр | мм | 15 | 15 | 17.5 | 19.5 | 26 | |||||||||||||||||
| Строительство | Д-6Х37+1 | Д-6Х37+1 | Д-6Х37+1 | Д-6Х37+1 | Д-6Х37+1 | |||||||||||||||||||
| Track | Т-образная сталь. | 25а-63в | 32б-63в | 50c-63c | старше 63 | / | ||||||||||||||||||
| Мин. радиус кривизны | m | 2.5 | 3 | 4 | 5 | 3.5 | 4 | 6 | 7.5 | 9 | 4 | 6 | 7.5 | 3.5 | 4 | 6 | / | |||||||
| Источник питания | 3-фазный, переменный ток, 380 В, 50 Гц | |||||||||||||||||||||||
| Рабочая система и рабочая группа | ФК=25%,М3 | ФК=25%,М3 | ФК=25%,М2 | ФК=25%,М2 | ФК=25%,М3 | |||||||||||||||||||
| Подъемный двигатель | Власть | кВт | 7.5 0,8/7,5 | 13 1,5/13 | 13 1,5/13 | 13 1,5/13 | 18.5 | |||||||||||||||||
| Скорость вращения | об/мин | 1380 | 1380 | 1380 | 1380 | 920 | ||||||||||||||||||
| Текущий | A | 18 2,4/18 | 30 4,3/30 | 30 4,3/30 | 30 4,3/30 | 40 | ||||||||||||||||||
| Путешествующий мотор | Власть | кВт | 0.8 | 0,8х2 | 0,8х2 | 0,8х2 | / | |||||||||||||||||
| Скорость вращения | об/мин | 1380 | 1380 | 1380 | 1380 | / | ||||||||||||||||||
| Текущий | A | 2.4 | 2,4х2 | 2,4х2 | 2,4х2 | / | ||||||||||||||||||
| Вес Ne ±15% (кг) | компакт-диск | 445 | 470 | 555 | 590 | 630 | 670 | 1010 | 1063 | 1166 | 1263 | 1317 | 1284 | 1492 | 1598 | 1070 | 1090 | 1130 | 1170 | / | / | |||
| доктор медицинских наук | 480 | 505 | 590 | 630 | 660 | 705 | 1100 | 1153 | 1256 | 1353 | 1407 | 1376 | 1582 | 1788 | 1160 | 1180 | 1220 | 1260 | / | / | / | |||
| компакт-диск исправлен | 355 | 375 | 390 | 425 | 460 | 500 | 759 | 807 | 900 | 987 | 1032 | 1000 | 1186 | 1392 | 940 | 960 | 1000 | 1040 | 2450 | 2650 | 2850 | |||
| MD фиксированный | 390 | 410 | 425 | 460 | 500 | 535 | 849 | 897 | 990 | 1077 | 1122 | 1090 | 1094 | 1300 | 1030 | 1050 | 1090 | 1130 | / | / | / | |||
| Размеры человека (мм) | H | 1160 | 1310 | 2100 | 2186 | / | ||||||||||||||||||
| E | 998 | 1068 | 1747 | 1741 | 2120 | |||||||||||||||||||
| Л2 | 274 | 303 | 303 | 318 | ||||||||||||||||||||
| Л1 | 415 | 525 | 625 | 835 | 1045 | 1255 | 875 | 1056 | 1418 | 1780 | 2142 | 1136 | 1576 | 1796 | 730 | 880 | 1185 | 1475 | / | 396.5 | / | |||
| L | компакт-диск | 1047 | 1157 | 1257 | 1467 | 1677 | 1887 | 1602 | 1783 | 2145 | 2507 | 2869 | 1869 | 2089 | 2529 | / | / | / | / | / | / | / | ||
| доктор медицинских наук | 1059 | 1169 | 1269 | 1479 | 1682 | 1899 | 1969 | 2150 | 2512 | 2874 | 3236 | 2230 | 2650 | 3090 | / | / | / | / | / | / | / | |||
| m | 485 | 606 | 695 | 905 | 1115 | 1325 | 949 | 1130 | 1492 | 1854 | 2246 | 1210 | 1430 | 1870 | 796 | 946 | 1251 | 1541 | / | / | / | |||
| n | 320 | 376 | 376 | 385 | 600 | |||||||||||||||||||
| h | 255.5 | 305.5 | 305.5 | 302.5 | 340 | |||||||||||||||||||
| φ | 31 | 37 | 41 | 37 | 25 | |||||||||||||||||||
| B | 279-1058 | 279-1058 | 279-1058 | 279-1213 | / | |||||||||||||||||||
| F | 472/675 | 612 | 612 | 700 | 940 | |||||||||||||||||||
Рисунок:

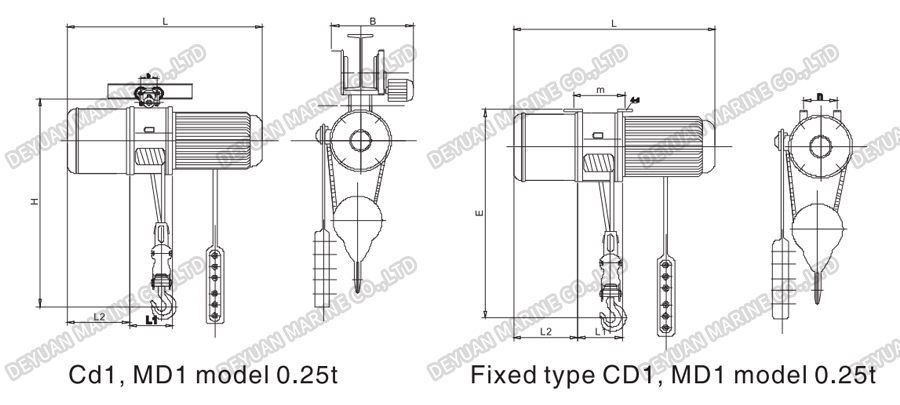

CD1,MD1 Модель 0,25 т.

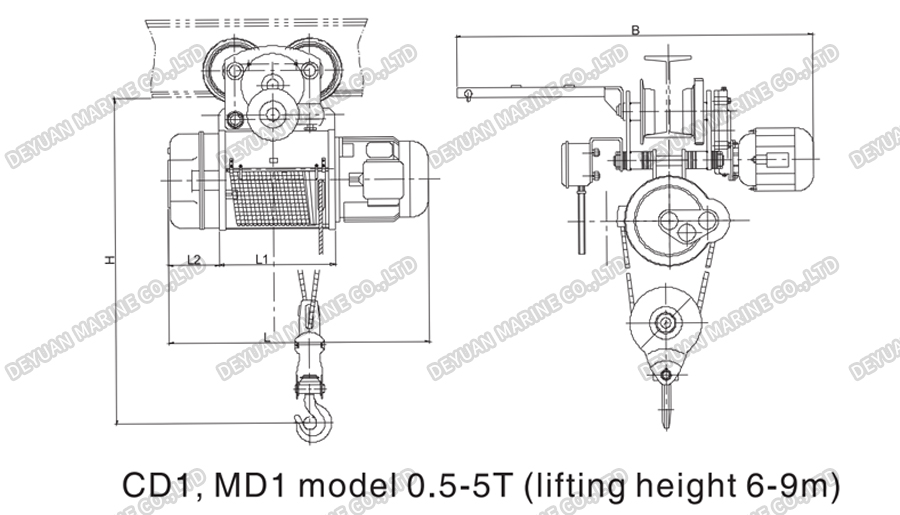

CD1,MD1 Модель 0,5–5 т (высота подъема 6–9 м)

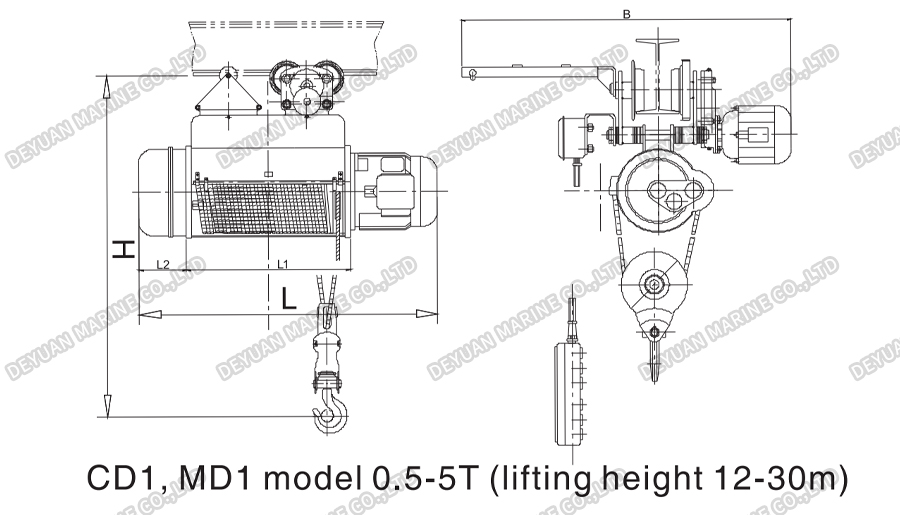

CD1,MD1 Модель 0,5-5Т (высота подъема 12-9-30м)

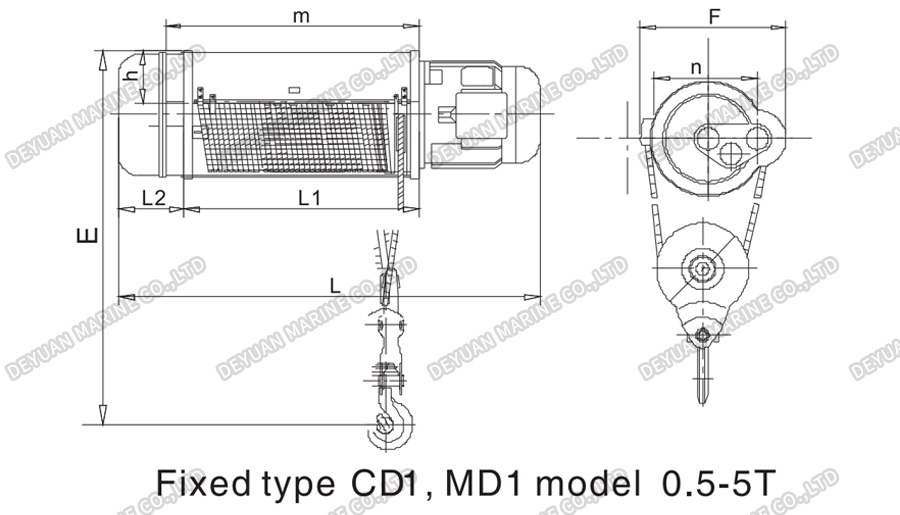

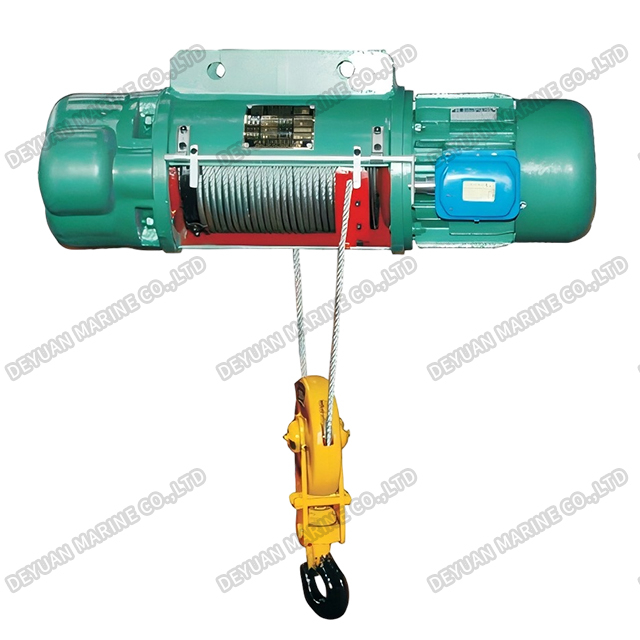

Фиксированный тип CD1, модель MD1 0,5–5T

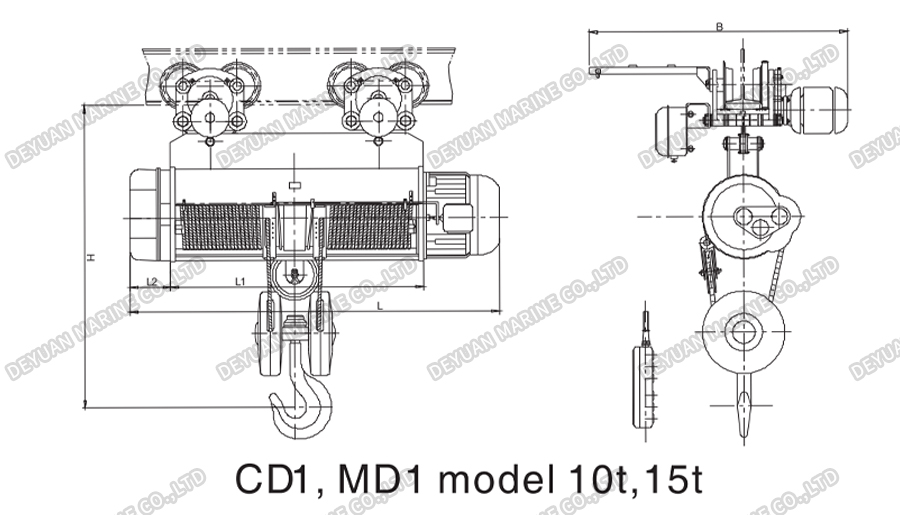

CD1,MD1 Модель 10т,15т

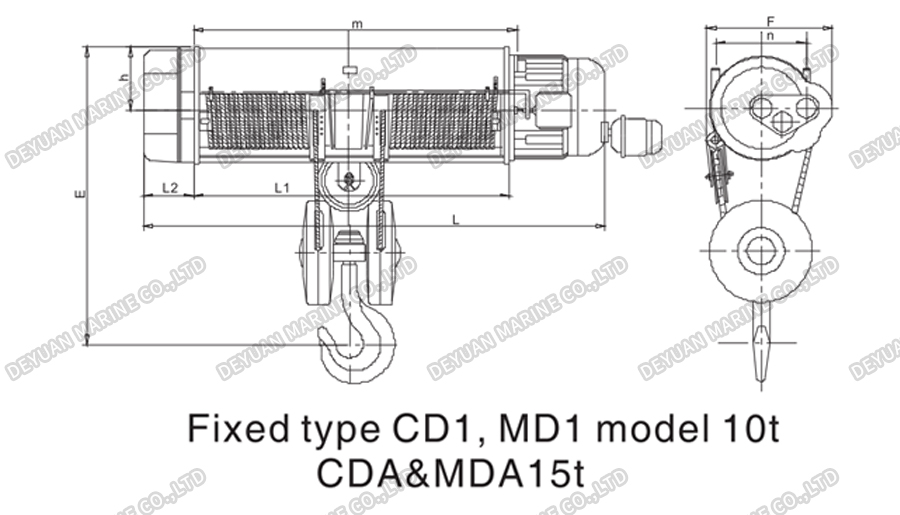

Фиксированный тип CD1, модель MD1 10 т CDA и MDA 15 т

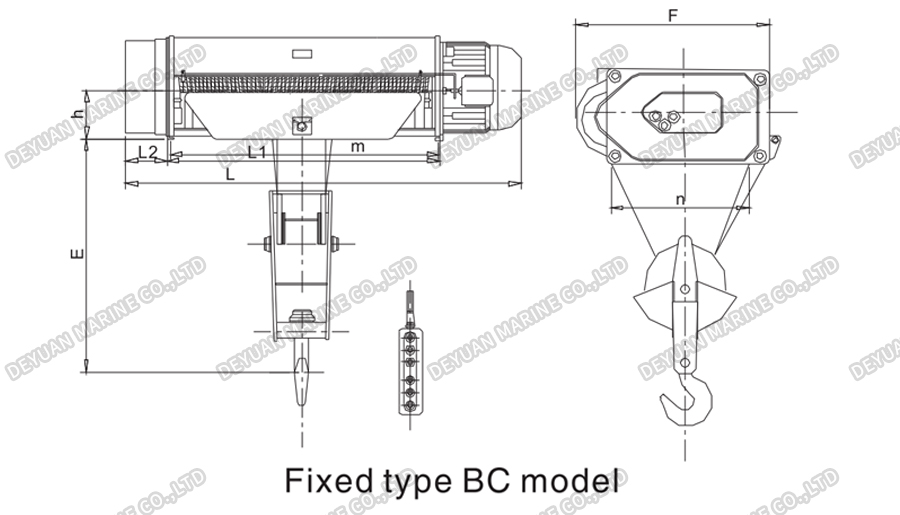

Модель фиксированного типа BC
