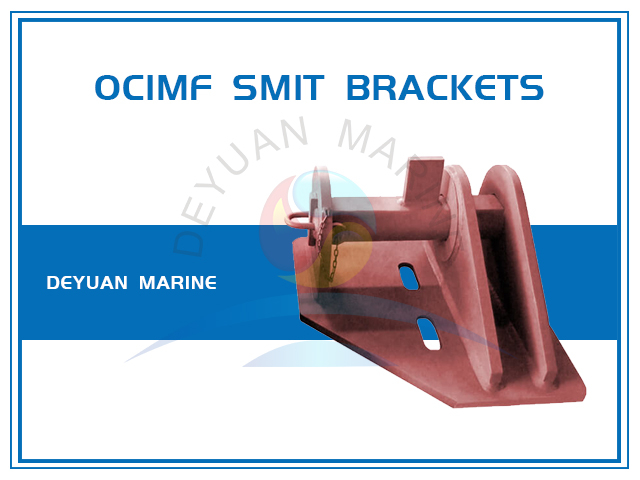

OCIMF Скобки Смита
Этот кронштейн Смита изготовлен по стандарту OCIMF. руководства и в основном используется для одноточечной швартовки (SPM) и аварийной буксировки.
Он предназначен для крепления концевого звена цепной цепи, состоящей из двух параллельных вертикальных пластин, установленных на основании с проходящим через них скользящим болтом.Было разработано несколько размеров, чтобы соответствовать якорям и цепям большинства размеров, утверждение классификации по запросу.

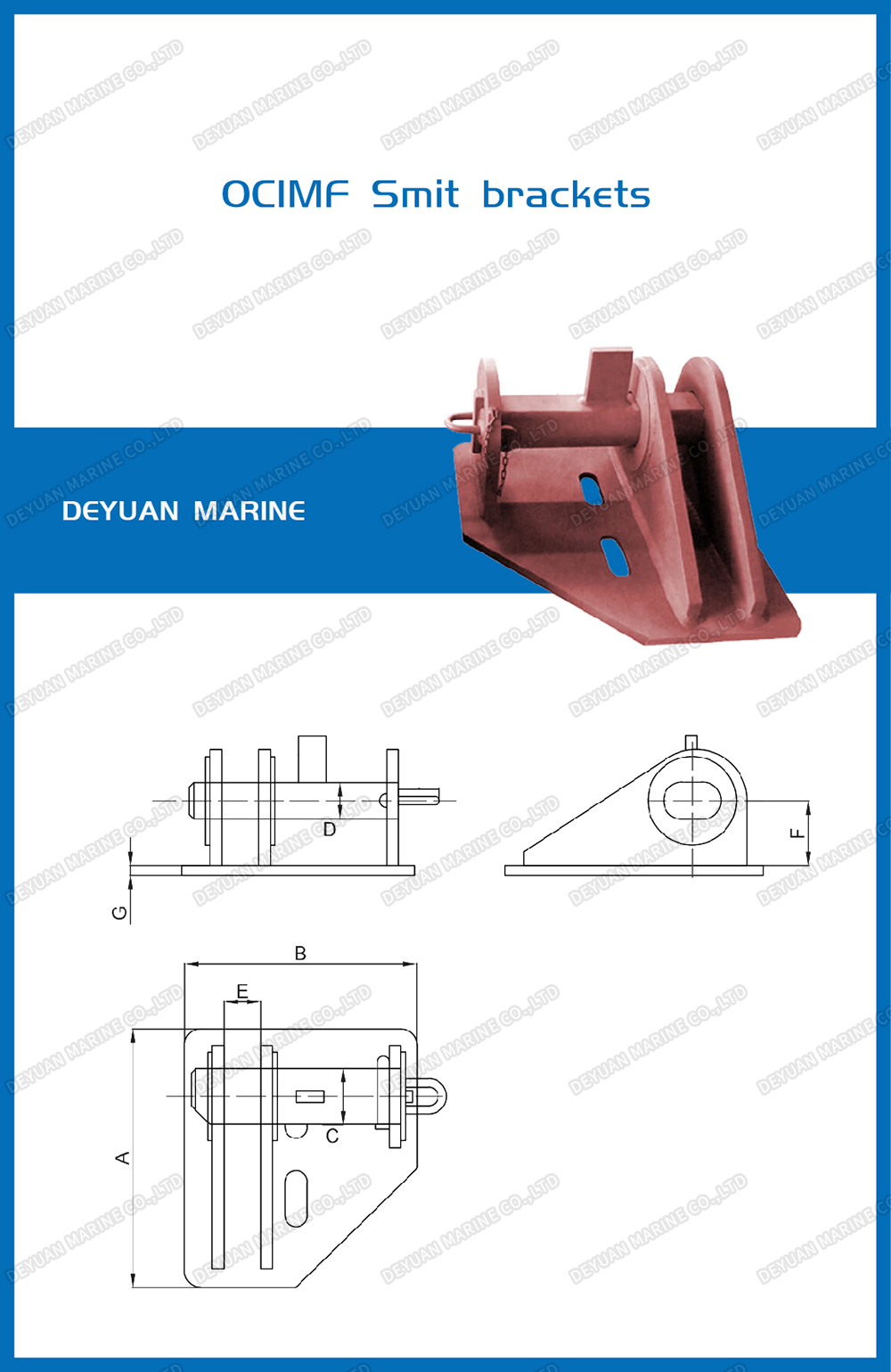

| Номинальный Диаметр (мм) | Измерение | ||||||||
| A | B | C | D | E | F | G | Масса (кг) | SWL(кН) | |
| 38 | 415 | 370 | 88 | 58 | 60 | 100 | 16 | 58 | 500 |
| 54 | 555 | 500 | 118 | 78 | 80 | 140 | 20 | 118 | 1000 |
| 64 | 625 | 600 | 122 | 88 | 100 | 175 | 28 | 184 | 1500 |
| 76 | 800 | 720 | 170 | 112 | 110 | 200 | 30 | 312 | 2000 |
| 84 | 830 | 770 | 180 | 118 | 120 | 210 | 35 | 446 | 2500 |
| 102 | 1050 | 750 | 160 | 130 | 150 | 220 | 40 | 886 | 3200 |
| Примечание: спецификация может быть изменена без предварительного уведомления. | |||||||||
