В туманную погоду видимость на море была крайне плохой, что создавало большие трудности для нормального плавания кораблей.В истории мореплавания было большое количество аварий, связанных со столкновением судов и столкновением рифов, вызванных туманом.Для обеспечения безопасности плавания в тумане очень важно, чтобы туманный горн постоянно звучал для привлечения внимания проходящих судов.

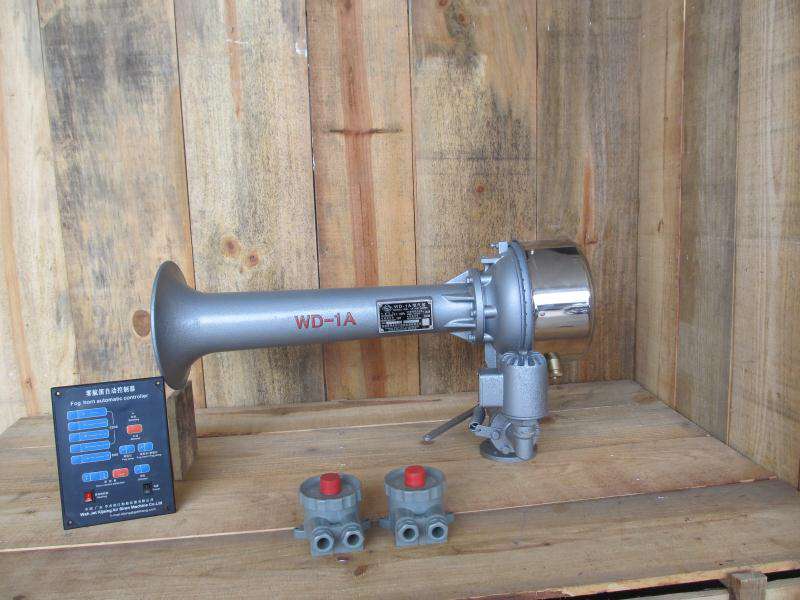

Характеристики автоматического контроллера туманного звукового сигнала с воздушным звуковым сигналом, модель WDK-2, следующие:

Контроллер сигнала противотуманной сирены WDK-2 предназначен для управления зацикленными акустическими и оптическими сигналами автомобиля.тон, генерируемый воздушным рожком.

Это соответствует правилам CCS.И подходит для различных судов.

Принят микрокомпьютерный чип;панель переключателей покрыта ПВХ, безопасна и надежна, имеет простую структуру и низкое энергопотребление.

Отвечает требованиям, изложенным в «Конвенции о международных правилах предотвращения столкновений судов в море» (МППСС) и «Международной конвенции по охране человеческой жизни на море» (СОЛАС).Он может автоматически посылать различные звуковые и световые сигналы.

Все сирены и световые сигналы могут управляться автоматически, вручную или дистанционно.Пульт дистанционного управления выполнен с помощью водонепроницаемых кнопок.Количество и положение установки водонепроницаемых кнопок не ограничено.Размеры, размеры и количество водонепроницаемых кнопок могут быть запрошены при размещении заказа.

Яркость рабочего индикатора регулируется, что создает моряку хорошие условия для наблюдения и не отвлекает его внимание.

Предлагается ряд различных источников питания, включая AC220V, AC110V и DC24V.Индивидуальный запрос может быть сделан при размещении заказа.

Когда источник питания переменного тока сталкивается с потерей напряжения, он автоматически переключается на резервный источник питания постоянного тока 24 В.Блок питания и автоматический выключатель могут быть запрошены при размещении заказа.

Типы управления: встроенное и настенное.

Наш продукт соответствует требованиям по звуковым и световым сигналам, предусмотренным «Конвенцией о Международных правилах предотвращения столкновений судов в море» (МППСС).

Согласно п.35 МППСС: Звуковые сигналы следует использовать в условиях плохой видимости.(Плохая видимость означает ограниченную видимость в условиях тумана, пыльной бури, снега, бури, песчаной бури и т. д.) Звуковые сигналы нашего изделия:

Тип сирены:

— /2мин (1 длинный звонок/2мин)

— —/2 мин (2 длинных звонка/2 мин)

— ··/ 2 мин (1 длинный и 2 коротких звонка/2 мин)

— ··· / 2 мин (1 длинный и 3 коротких звонка/2 мин)

· — · / 1 мин (1 короткий, 1 длинный и 1 короткий звонок/1 мин)

Один длинный звонок длится 4～6 секунд, один короткий звонок длится 1 секунду.Интервал 2 секунды.

1. Рабочее состояние

(1) Температура окружающей среды: 25℃～55℃

(2) относительная влажность: 92%～98%

(3) При частоте вибрации 2 ~ 13,2 Гц амплитуда смещения составляет ± 1 мм. При частоте вибрации +13,2 ~ 80 Гц амплитуда ускорения составляет ± 7%.

(4) Напряжение управления находится в пределах +6%～-10% от номинального напряжения.Он может безопасно работать, когда изменение частоты находится в пределах ± 5% от номинальной частоты.

(5) Потеря мощности управления: 15 Вт

(6) Выходная мощность контактора управления: 5 А/250 В (максимальная мощность: 10 А/250 В переменного тока)

(7) Внешний размер элемента управления: длина x ширина x высота = 216×165×100 мм.

(8) Вес контроллера: 3 кг.

2. Размеры и размеры установки

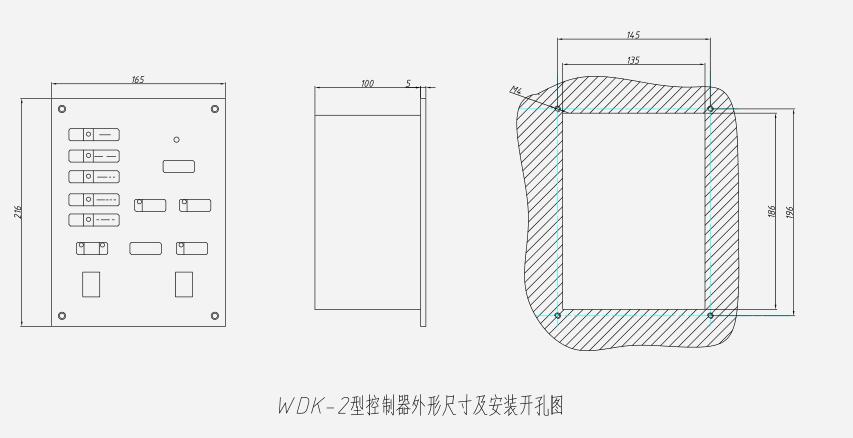

Пожалуйста, смотрите рисунок 1 для размеров и установочных размеров.

3. Внешняя схема подключения электрической сирены с управляемым поршнем WDK-2 и воздушной сирены.

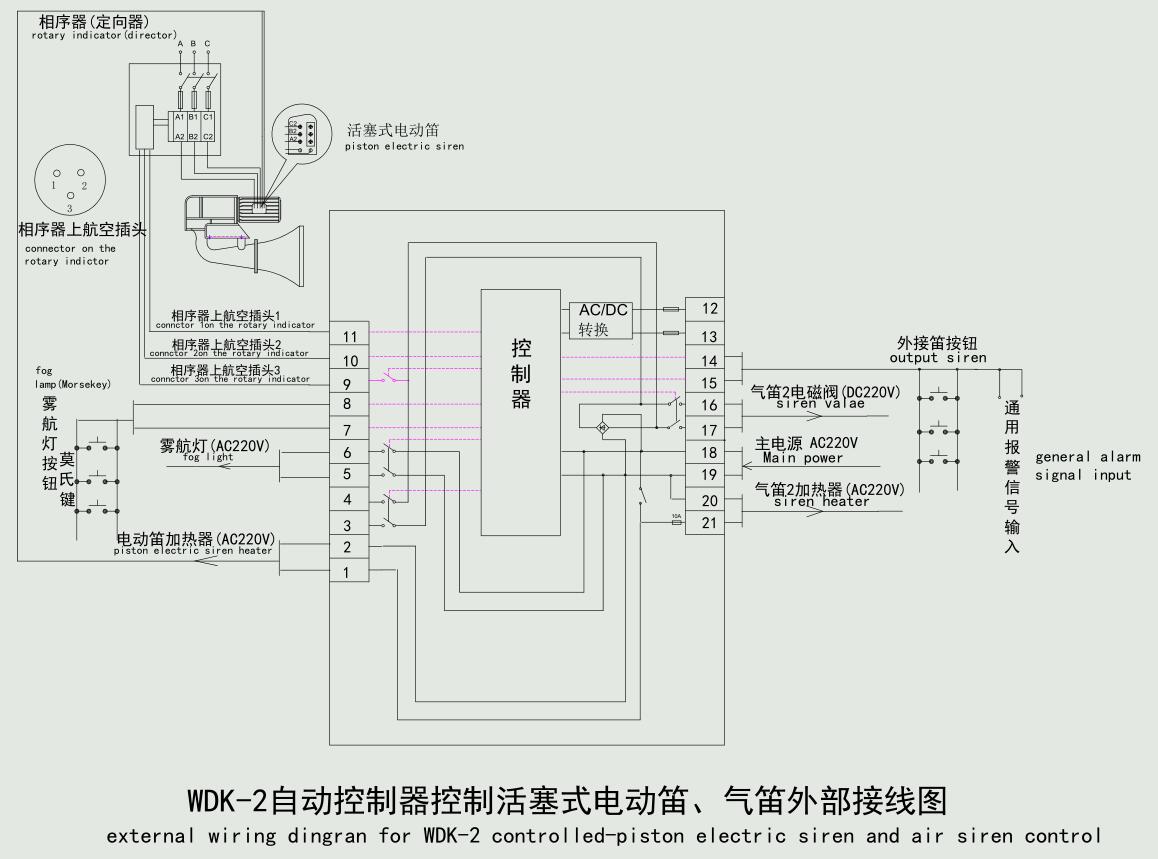

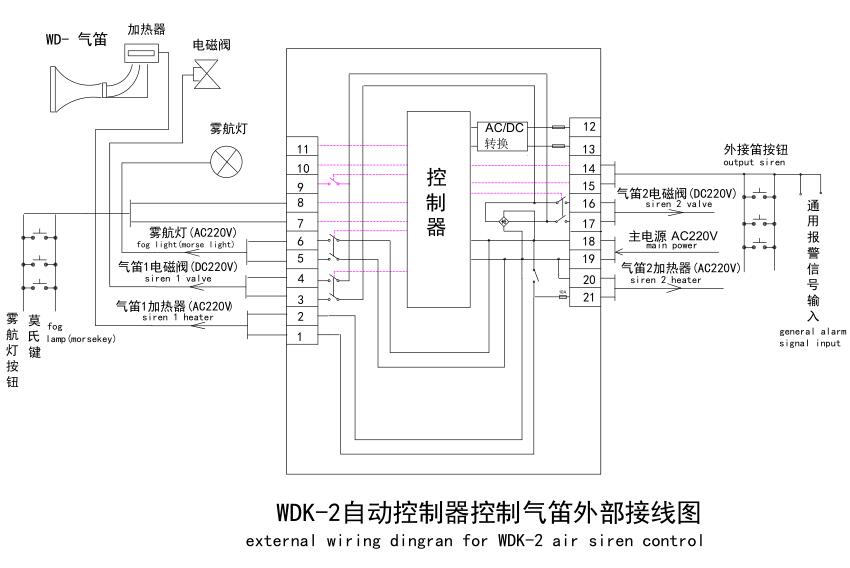

На рисунке 2 показана схема внешнего подключения управляемой поршневой электросирены и воздушной сирены WDK-2, управляемой воздушной сирены 1. Схема внешнего подключения воздушной сирены 2 (см. рис. 3)

4. Использование и защита элемента управления

1. Пожалуйста, установите настенный блок управления вертикально и подключите внешнюю проводку в соответствии с электрической принципиальной схемой.

2. Дополнительными кнопками управления являются 2-4 водонепроницаемых силовых выключателя, которые должны быть установлены слева, справа и посередине корабля в соответствии с вашими потребностями.

3. Когда управление используется, нажмите выключатель питания в положение «вкл».Питание подается, когда горит индикатор на панели управления.Любые звуковые сигналы будут подаваться при нажатии «ручной».'Отправка' загорается при отправке сигналов.Если необходим автоматический и периодический сигнал, нажмите кнопки в соответствии с функциями, указанными на панели управления.Нажмите «вручную», если необходимо остановить автоматическую противотуманную сирену.Обратите внимание, что «ручной режим» предназначен не только для ручного управления сиреной, но и для отключения сирены.

4. Нажмите «Противотуманная фара», если требуется противотуманная сирена (свет Морзе).Индикатор светится.Ключ Морзе можно соединить с «Кнопкой выхода противотуманных фар» для отправки сигналов Морзе.Если необходимо, чтобы противотуманные фары и противотуманная сирена работали одновременно, нажмите «Противотуманные фары и свистки» и нажмите другие кнопки.'Продление свистка' управляет сиреной 1 и сиреной 2. Нажмите '1+2', если две сирены должны работать одновременно и светится индикатор.(Сирена 1 является настройкой по умолчанию).Обратите внимание, что кнопки '1' и '2' взаимно заблокированы.

5.Яркость индикатора можно регулировать ступенчато через 'DIM'.

6. Пожалуйста, отключите источник питания перед любой проверкой и ремонтом, когда он сломается.

7.Пожалуйста, поместите пульт управления в сухое и проветриваемое место, когда он не используется.Беречь от влаги.Рекомендуется периодический осмотр.Если он не используется в течение определенного времени, проверьте сопротивление изоляции электрической части блока управления относительно его внешней поверхности.Если сопротивление изоляции ниже 10 МОм, элемент управления необходимо просушить до тех пор, пока сопротивление изоляции не превысит 10 МОм.
