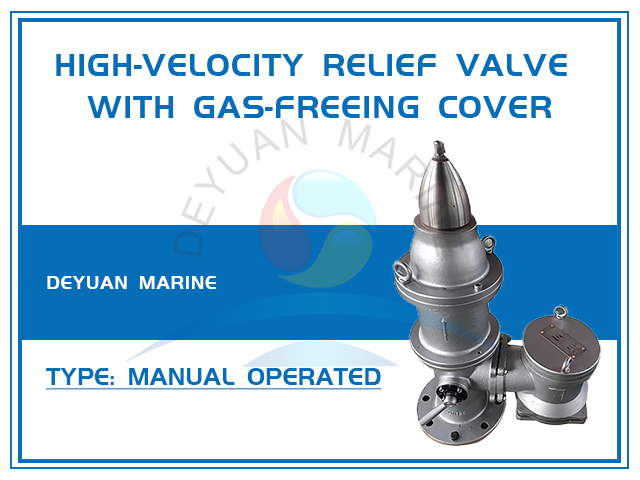

Высокоскоростной предохранительный клапан с крышкой для удаления газа

Высокоскоростной предохранительный клапан с крышкой для удаления газа

Основное назначение газоочистной крышки

Когда система вентиляции грузового нефтяного танка оборудована высокоскоростным выпускным клапаном, соответствующим правилам, газ в танке может автоматически открываться до тех пор, пока не будет достигнуто установленное давление открытия высокоскоростного выпускного клапана, и клапан давления может сбрасываться на палубу со скоростью 30 м/с. Однако другие условия эксплуатации грузового нефтяного танка, такие как очистка и дегазация, также требуют вентиляции. В это время давление в баке не может автоматически открыть высокоскоростной выпускной клапан. Вентиляция грузового нефтяного танка должна быть оборудована устройством, которое можно открыть вручную. Это вентиляционное устройство представляет собой газоочистную крышку. Его можно установить на V-образный корпус высокоскоростного выпускного клапана или установить отдельно на патрубке высокоскоростного выпускного клапана.

При обычных обстоятельствах, когда крышка газоотвода открыта, вытекающий газ, как правило, не является горючим газом. Благодаря низкому рабочему давлению (не более 2,0 кПа) скорость потока на выходе не превышает 20 м/с. Поэтому во время плавания судна и проведения погрузочно-разгрузочных работ продувочную крышку можно только закрыть. Газоотводящая крышка используется в качестве пламегасителя на конце трубы и полностью протестирована в соответствии с соответствующими требованиями MSC/circ.677.

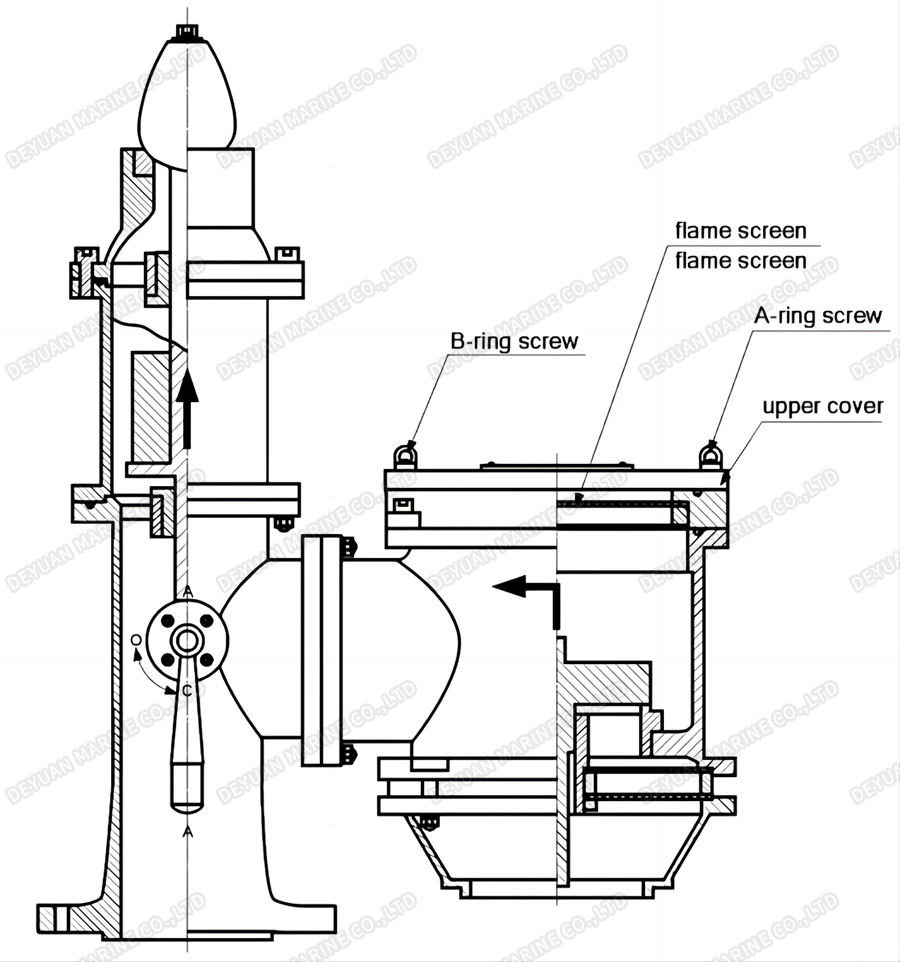

Основная конструкция газоочистной крышки

Газоотводящая крышка установлена ​​на вакуумном клапане и соединена с корпусом вакуумного клапана винтами. Газодегазационная крышка состоит из огнезащитной сетки, обечайки и верхней крышки.

Использование и обслуживание газозащитной крышки

При использовании крышки дегазации просто ослабьте стопорную гайку, поднимите верхнюю крышку и переверните ее в вертикальное положение, чтобы проветрить кабину.

Стопорная гайка, шарнир и огнезащитная сетка газозащитной крышки изготовлены из высококачественной нержавеющей стали. Во время использования их следует содержать в чистоте и регулярно чистить.

Если вакуумный клапан необходимо очистить, просто открутите соединительные винты вакуумного клапана, чтобы переместить крышку дегазации и очистить вакуумный клапан.
