Описание продукта

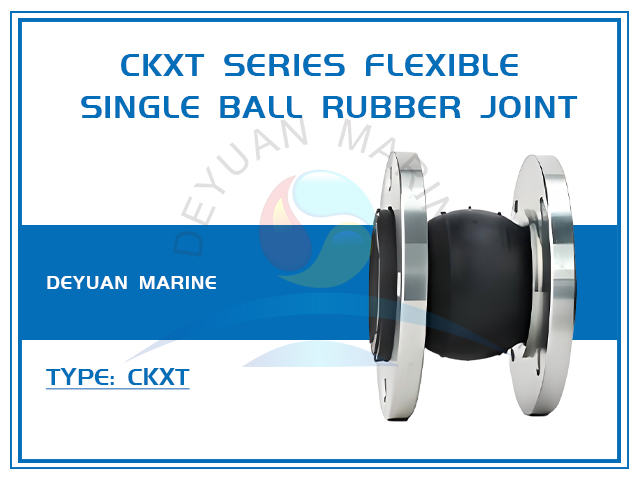

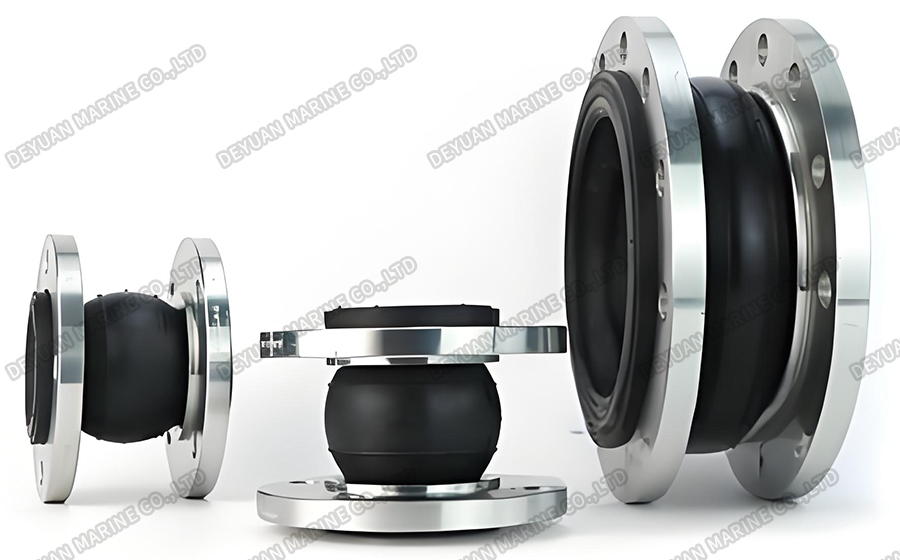

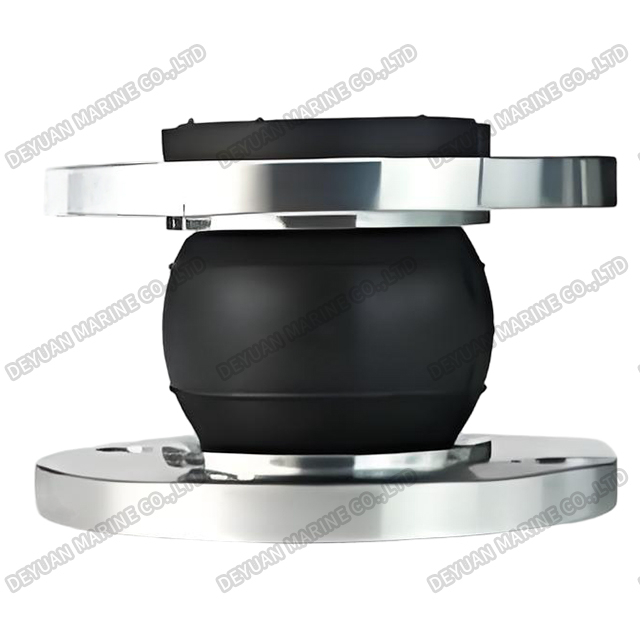

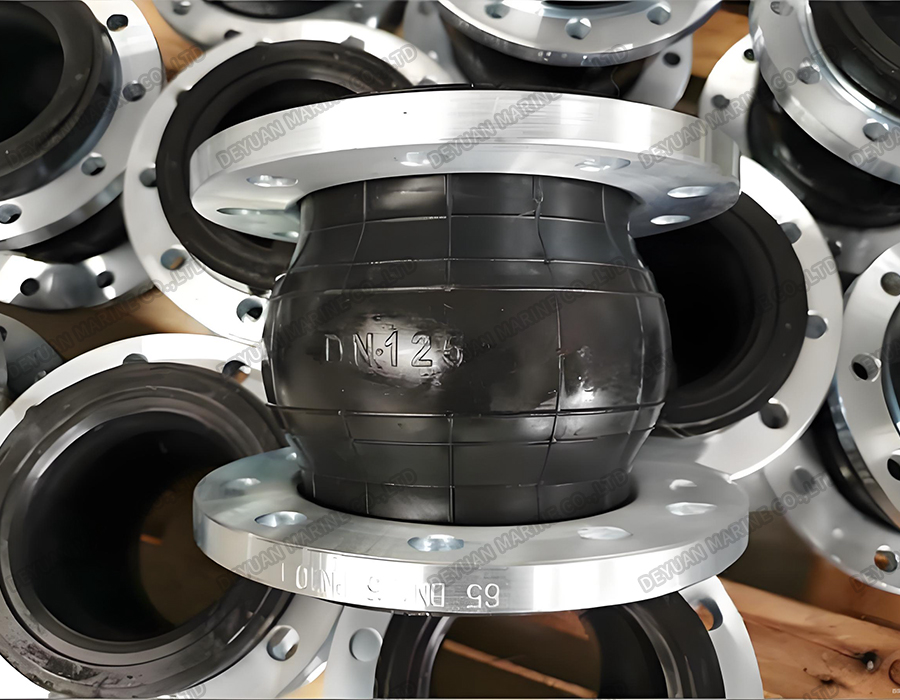

Гибкое резиновое соединение с одним шариком серии CKXT
Введение продукта
Морское односферное гибкое резиновое соединение типа CKXT представляет собой высокопроизводительный гибкий соединитель, разработанный специально для требовательных условий судостроения и морского применения. Он предназначен для поглощения вибраций, снижения шума, компенсации несоосности и компенсации теплового расширения в трубопроводных системах, обеспечивая превосходную надежность и долговечность.
Этот продукт представляет собой продукт, состоящий из внутреннего резинового слоя, армирующего нейлонового корда или полиэфирного корда, резиновой сферы, соединенной с внешним резиновым слоем, и свободной втулки с металлическим фланцем. Он обладает характеристиками устойчивости к высокому давлению, хорошей эластичности, большого смещения, хорошего поглощения вибрации и снижения шума, а также простоты установки. его можно широко использовать в водоснабжении и водоотведении, системах отопления, вентиляции и кондиционирования воздуха, противопожарной защиты, компрессорах, производстве бумаги, фармацевтике, судах, водяных насосах, вентиляторах и других системах трубопроводов.
Рисунок
Таблица параметров производительности
| Номинальный диаметр | Длина | Внешний диаметр | Толщина фланца | Количество болтов | Диаметр отверстия под болт | диаметр центрального круга | Внешний диаметр резинового уплотнения | Потягиваться | Сжатие | Перемещающие люди | Отклонение | |
| мм | дюйм | L (мм) | Д (мм) | Т (мм) | н (шт.) | d (мм) | Д1 (мм) | Д2(мм) | (мм) | (мм) | (мм) | ° |
| 25 | 1 | 95 | 105 | 14 | 4 | 13 | 73 | 57 | 6 | 9 | 9 | 15° |
| 32 | 1-1/4 | 95 | 115 | 14 | 6 | 15 | 83 | 64 | 6 | 9 | 9 | 15° |
| 40 | 1-1/2 | 95 | 125 | 14 | 6 | 15 | 93 | 74 | 6 | 10 | 9 | 15° |
| 50 | 2 | 106 | 135 | 14 | 6 | 15 | 103 | 84 | 8 | 10 | 11 | 15° |
| 65 | 2-1/2 | 115 | 155 | 14 | 6 | 15 | 123 | 104 | 8 | 10 | 11 | 15° |
| 80 | 3 | 136 | 170 | 14 | 8 | 15 | 138 | 18 | 10 | 12 | 13 | 15° |
| 100 | 4 | 151 | 190 | 14 | 8 | 15 | 158 | 138 | 12 | 15 | 15 | 15° |
| 125 | 5 | 167 | 215 | 14 | 10 | 15 | 183 | 164 | 14 | 18 | 18 | 15° |
| 150 | 6 | 180 | 240 | 14 | 12 | 15 | 208 | 190 | 16 | 20 | 20 | 15° |
| 200 | 8 | 190 | 310 | 17 | 12 | 17 | 273 | 250 | 16 | 20 | 20 | 15° |
| 250 | 10 | 230 | 380 | 21 | 14 | 21 | 336 | 306 | 16 | 22 | 22 | 15° |
