Описание продукта

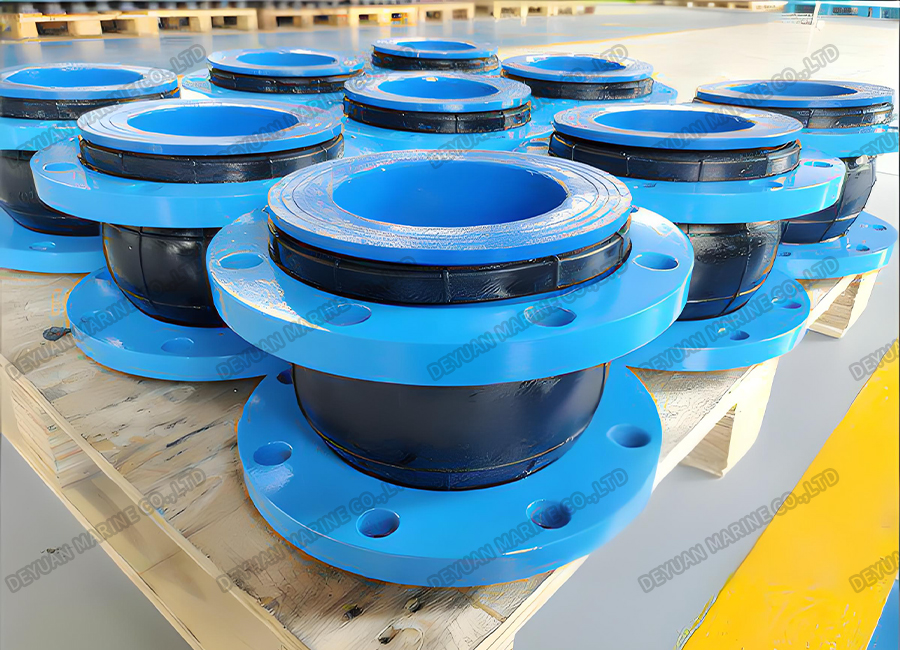

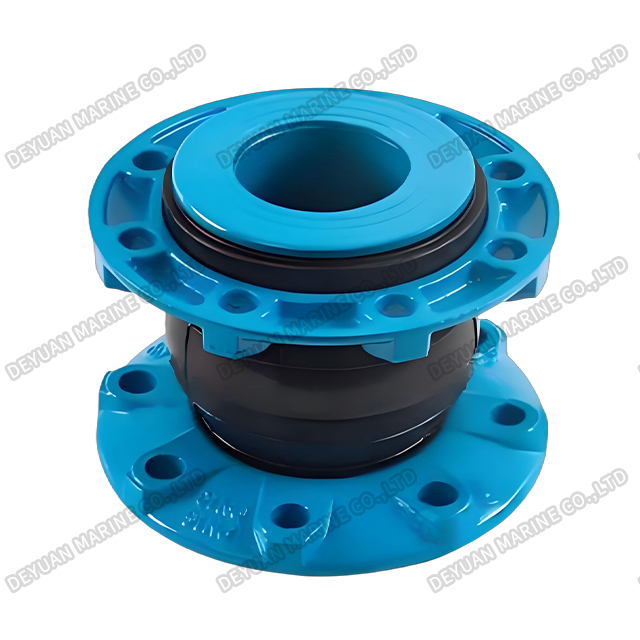

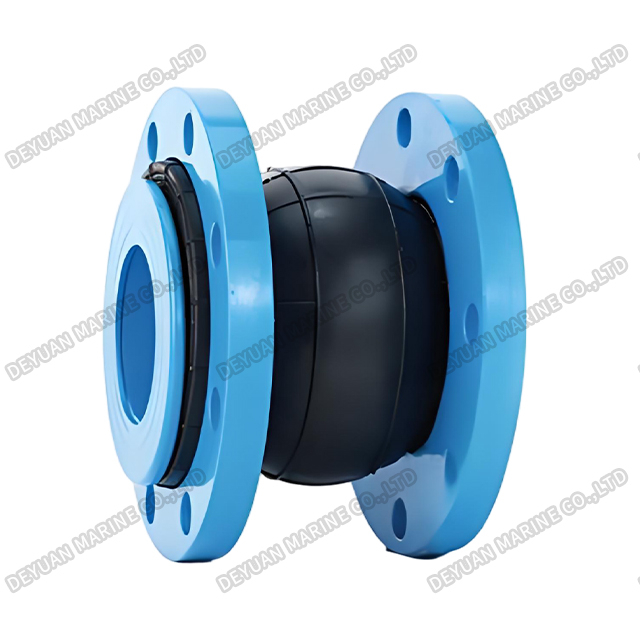

Мягкое соединение из износостойкой резины типа BL
Введение продукта
Износостойкий резиновый компенсатор серии BL представляет собой высокопроизводительный соединитель трубопровода, специально разработанный для работы с высокоабразивными материалами и тяжелыми условиями эксплуатации. Он включает в себя специальную резиновую смесь и технологию армирования для эффективного поглощения вибрации, шума и движений внутри трубопроводных систем, обеспечивая при этом исключительную стойкость к истиранию, что значительно продлевает срок службы оборудования.
Износостойкое резиновое мягкое соединение типа BL в основном используется в бетоне, кварцевом песчанике, грязи, абразиве, бумажной массе и других трубопроводных системах, требующих износостойкости. в основном он производится из синтетического каучука SBR и NR, а для достижения эффекта высокой износостойкости используется ультратонкая углеродная сажа Cabot 220 (рис. 1); кроме того, его можно использовать с износостойкими устройствами. Материал износостойкого устройства можно выбрать таким же, как материал основной трубы, для достижения лучших износостойких эффектов (рис. 2).

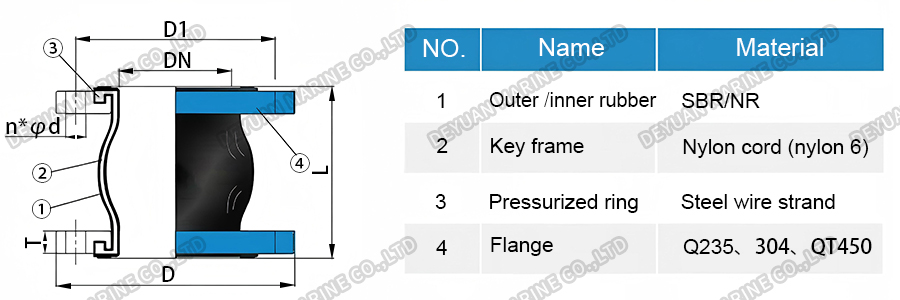

Рисунок
Таблица параметров производительности
| Номинальный диаметр | Длина | Внешний диаметр | Толщина фланца | Количество болтов | Диаметр отверстия под болт | диаметр центрального круга | Потягиваться | Сжатие | Перемещающие люди | Отклонение | Лимит | |
| мм | дюйм | L (мм) | Д (мм) | Т (мм) | н (шт.) | d (мм) | Д1 (мм) | (мм) | (мм) | (мм) | ° | количество |
| 50 | 2 | 105 | 160 | 15 | 18 | 4 | 125 | 7 | 10 | 10 | 15° | / |
| 65 | 2-12 | 115 | 180 | 16 | 18 | 4 | 145 | 7 | 13 | 11 | 15° | / |
| 80 | 3 | 135 | 195 | 18 | 18 | 8 | 160 | 8 | 15 | 12 | 15° | / |
| 100 | 4 | 150 | 215 | 20 | 18 | 8 | 180 | 10 | 19 | 13 | 15° | / |
| 125 | 5 | 165 | 245 | 20 | 18 | 8 | 210 | 12 | 19 | 13 | 15° | / |
| 150 | 6 | 180 | 280 | 22 | 23 | 8 | 240 | 12 | 20 | 14 | 15° | / |
| 200 | 8 | 210 | 335 | 24 | 23 | 12 | 295 | 16 | 25 | 22 | 10° | / |
| 250 | 10 | 230 | 405 | 26 | 26 | 12 | 355 | 16 | 25 | 22 | 10° | / |
| 300 | 12 | 245 | 460 | 28 | 26 | 12 | 410 | 16 | 25 | 22 | 10° | / |
| 350 | 14 | 255 | 520 | 30 | 26 | 16 | 470 | 16 | 25 | 22 | 10° | 4 |
| 400 | 16 | 255 | 580 | 32 | 30 | 16 | 525 | 16 | 25 | 22 | 10° | 4 |
| 450 | 18 | 255 | 640 | 34 | 30 | 20 | 585 | 16 | 25 | 22 | 5° | 4 |
| 500 | 20 | 255 | 705 | 36 | 33 | 20 | 670 | 16 | 25 | 22 | 5° | 5 |
| 600 | 24 | 260 | 840 | 38 | 30/36 | 20 | 725/770 | 16 | 25 | 22 | 5° | 5 |
| 700 | 28 | 260 | 910 | 40 | 30/36 | 24 | 840 | 16 | 25 | 22 | 5° | 5 |
| 800 | 32 | 260 | 1025 | 43 | 34/39 | 24 | 950 | 16 | 25 | 22 | 5° | 5 |
| 900 | 36 | 260 | 1125 | 46 | 34/39 | 28 | 1050 | 16 | 25 | 22 | 5° | 6 |
| 1000 | 40 | 260 | 1255 | 48 | 36142 | 28 | 1160/1170 | 16 | 25 | 22 | 5° | 6 |
| 1200 | 48 | 260 | 1485 | 50 | 39 | 32 | 1390 | 16 | 25 | 22 | 5° | 6 |
