Описание продукта

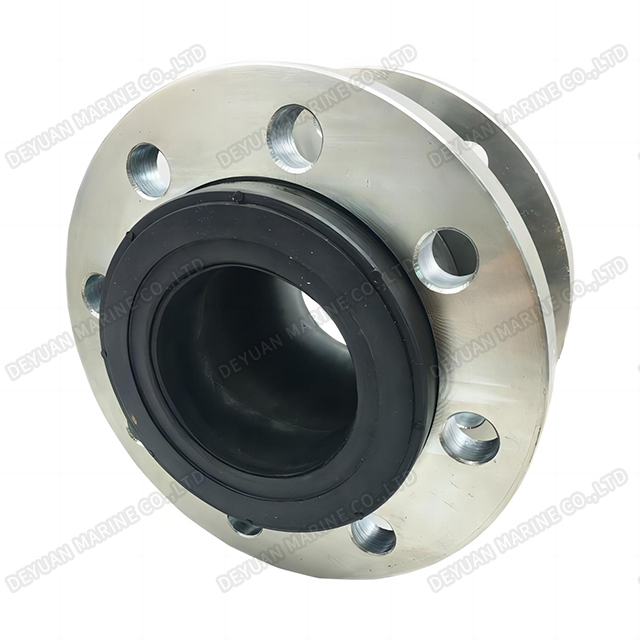

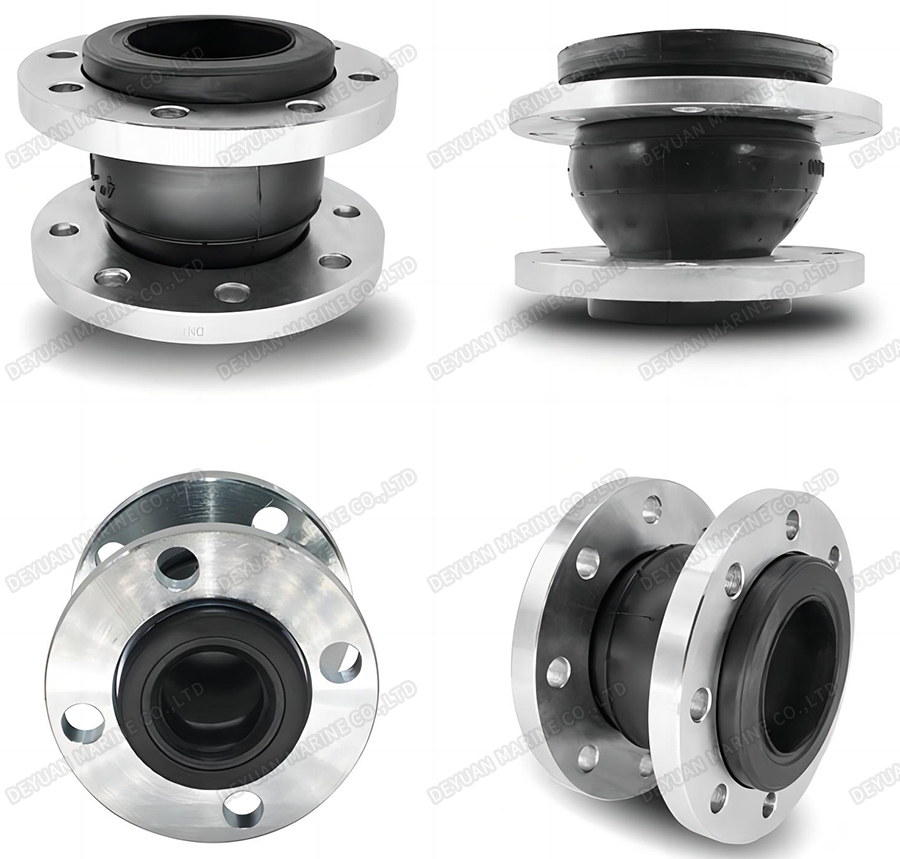

ГОСТ 12820-80 Компенсаторы односферные гибкие резиновые российского типа.
Функции:
Тип: ГОСТ 12820-80.
Номинальный размер: 25~600 мм
Длина: 95~260 мм
Давление: PN10/PN16
Резина: NR/NBR/EPDM/FKM
Среда: обычная вода
Стандарт фланца: ГОСТ 12820-80.
Материал фланца: К235/СУС304/СУС316

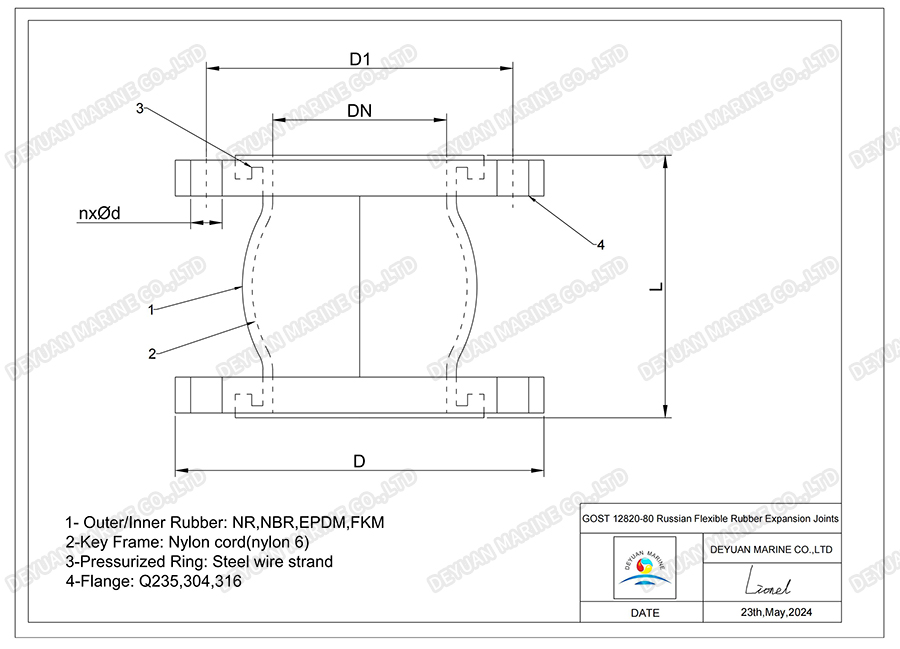

Рисунок:
1- Внешняя/внутренняя резина: NR, NBR, EPDM, FKM; 2-ключевая рамка: нейлоновый шнур (нейлон 6);
3-кольцо под давлением: стальная проволока; 4-фланец: Q235304316.
Технические характеристики
Номинальный диаметр | Длина | Внешний диаметр. | Коробочки №. | Размер болта | ПКД | Потягиваться | Компресс. | Смещение. | Дефлек. | Лимит | |
| мм | дюйм | L (мм) | Д (мм) | n | д(мм) | Д1(мм) | (мм) | (мм) | (мм) | ° | количество |
| 25 | 1 | 95 | 115 | 4 | 14 | 85 | 6 | 9 | 9 | 15° | / |
| 32 | 1-1/4 | 95 | 140 | 4 | 18 | 100 | 6 | 9 | 9 | 15° | / |
| 40 | 1-1/2 | 95 | 150 | 4 | 18 | 110 | 6 | 10 | 9 | 15° | / |
| 50 | 2 | 105 | 165 | 4 | 18 | 125 | 7 | 10 | 10 | 15° | / |
| 65 | 2-1/2 | 115 | 185 | 4 | 18 | 145 | 7 | 13 | 11 | 15° | / |
| 80 | 3 | 135 | 200 | 8 | 18 | 160 | 8 | 15 | 12 | 15° | / |
| 100 | 4 | 150 | 220 | 8 | 18 | 180 | 10 | 19 | 13 | 15° | / |
| 125 | 5 | 165 | 250 | 8 | 18 | 210 | 12 | 19 | 13 | 15° | / |
| 150 | 6 | 180 | 285 | 8 | 22 | 240 | 12 | 20 | 14 | 15° | / |
| 200 | 8 | 210 | 340 | 8 | 22 | 295 | 16 | 25 | 22 | 10° | / |
| 250 | 10 | 230 | 395 | 12 | 22 | 350 | 16 | 25 | 22 | 10° | / |
| 300 | 12 | 245 | 445 | 12 | 22 | 400 | 16 | 25 | 22 | 10° | / |
| 350 | 14 | 255 | 505 | 16 | 22 | 460 | 16 | 25 | 22 | 10° | 4 |
| 400 | 16 | 255 | 565 | 16 | 26 | 515 | 16 | 25 | 22 | 10° | 4 |
| 450 | 18 | 255 | 615 | 20 | 26 | 565 | 16 | 25 | 22 | 5° | 4 |
| 500 | 20 | 255 | 670 | 20 | 26 | 620 | 16 | 25 | 22 | 5° | 5 |
| 600 | 24 | 260 | 780 | 20 | 30 | 725 | 16 | 25 | 22 | 5° | 5 |
